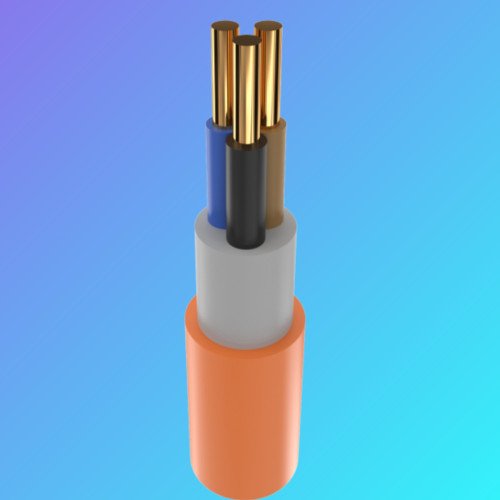

NНХН FE180/Ek90/FME90 3х2.5

Кабелі із ізоляцією із силіконового еластомеру, який керамізується під час горіння, з заповненням й оболонкою з полімерних композицій,  які не містять галогенів

1.ТОКОПРОВОДЯЧНА ЖИЛА мідна, однодротова або багатодротова, круглої форми, відповідає класу 1 або 2 по ДСТУ EN 60228:2015.

2. ВИКОРИСТАННЯ із силіконового еластомеру, який керамізується під час горіння.

3. ВНУТРИНА ОБОЛОЧКА (ЗАПОВНІННЯ) з полімерної композиції, яка не містить галогенів.

4.НАРУЖНЕ ОБОЛОЧАННЯ з полімерної композиції, яка не містить галогенів

Сфера застосування

На об\'єктах із підвищеними вимогами пожежної безпеки, де в разі пожежі необхідно впродовж певного часу зберігати функціонування електропристроїв, для одиночної та паралельної прокладки в приміщеннях, каналах, тунелях, лотках, лотках, коробах, трубах, гнучких рукавах без небезпеки механічних пошкоджень

НХН FE180/Ek90/FME90 3х2.5

ТУ 27.3-13638750-095:201

Номінальна напруга

0,6/1,0 кВ

Випробувальна напруга

3,5 кВ

Діапазон температур

Діапазон робочих температур, °C     -50…+50

Допустима температура нагрівання жил кабелів під час експлуатації:

• допустима, °C     +90

• в  режимі перевантаження, °C     +130

• передня у разі короткого замикання, °C   +250



• за умови не загоряння у разі короткого замикання, °C   +350

Радіус вигину

Мінімальний радіус вигину під час монтажу — 10D

Показники пожежної безпеки  за ДСТУ 4809:
Стійкий до поширення полум\'я під час одиночного прокладання
Стійкість до поширення полум\'я під час прокладання в пучках, категорія					А
Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120 г/м3)					Тк2
Димоутворювальна здатність під час тягання неметалевих елементів, клас (коефіцієнт димоутворення від 50 до 500 м2/кг)					ДТК1
Димоутворювальна здатність під час полум\'яного горіння, клас (мінімальний світловий потік понад 60%)					ДПк2
Корозійна активність продуктів згоряння неметалевих елементів, клас (кількість галогеново-доріжків ≤ 150 мг/г, pH ≥ 4.3, питома електропровідність ≤ 10 мкСм/мм)					Кк2
Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, упродовж якого зберігається цілісність ланцюгів ≥ 90 хв)					Ек90
Здатність до збереження цілісності ланцюгів в умовах впливу полум\'я, температура якого не менш ніж 750 °C (проміжків часу, упродовж якого зберігається цілісність ланцюгів ≥ 180 хв)					FЕ180
Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум\'я, температура якого не менш ніж 830 °C і механічного удару (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 90 до 120 хв)					FМЕ90

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Маса кабелю, кг/км (орієнтовно)	Мінімальний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження  кабелей *, А
				на постійному струмі в повітрі	на змінному струмі в повітрі
3х1,5	9	120	68	−	25
3х2,5	10	170	75	−	34
3х4	12	260	90	−	45
3х6	13	350	98	−	56
3х10	16	530	120	−	78
3х16	20	820	150	−	104

 НХН FE180/Ek30/FME30

Показники пожежної безпеки  за ДСТУ 4809:
Стійкий до поширення полум\'я під час одиночного прокладання
Стійкість до поширення полум\'я під час прокладання в пучках, категорія					А
Токсичність продуктів згоряння, клас (показник токсичності від 40 до 120 г/м3)					Тк2
Димоутворювальна здатність під час тягання неметалевих елементів, клас  (коефіцієнт димоутворення від 50 до 500 м2/кг)					ДТК1
Димоутворювальна здатність під час полум\'яного горіння, клас  (мінімальний світловий потік понад 60%)					ДПк2
Корозійна активність продуктів згоряння неметалевих елементів, клас  (кількість галогеново-доріжків ≤ 150 мг/г, pH ≥ 4.3, питома електропровідність ≤ 10 мкСм/мм)					Кк2
Здатність до збереження цілісності ланцюгів в умовах стандартного температурного режиму (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 30 до 45 хв)					Ек30
Здатність до збереження цілісності ланцюгів в умовах впливу полум\'я, температура якого не менш ніж 750 °C (проміжків часу, упродовж якого зберігається цілісність ланцюгів ≥ 180 хв)					FЕ180
Здатність до збереження цілісності ланцюгів в умовах комбінованого впливу полум\'я, температура якого не менш ніж 830 °C і механічного удару (проміжок часу, упродовж якого зберігається цілісність ланцюгів від 30 до 45 хв)					FМ



Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Масса кабеля, кг/км (ориенти-ровочно)	Мінімальний радіус вигину при прокладці, мм	Довго допустимі струмові навантаження кабелів *, А
				на постійному струмі у повітрі	на змінному струмі у повітрі
3х1,5	9	120	68	−	25
3х2,5	10	170	75	−	34
3x4	12	260	90	−	45
3x6	13	350	98	−	56
3x10	16	530	120	−	78
3x16	20	820	150	−	104
