АВВГ 4х240 провод трехфазный
| Бренд: | Украина ТД |
| Модель: | 1331134680 |
| Наличие: | В наличии |
-
5.00 грн.
- 2000 или больше 490.00 грн.
+380981292789
Заказ только по телефону
АВВГ 4x240 (ож)-1
ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с многопроволочными токопроводящими жилами
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке

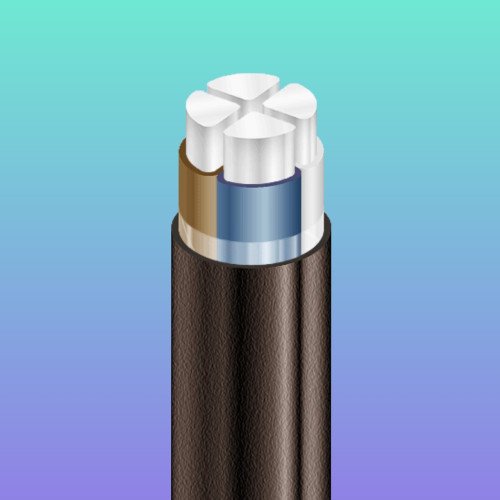

* КОНСТРУКЦИЯ:
1 Алюминиевая токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Обмотка ПЭТ пленкой
4 Наружная оболочка из ПВХ пластиката
Примечание:
*Скрутка токопроводящих жил на рисунке не показана
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 4 x 240
Толщина фазной изоляции мм 2.2
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе A 333
• при прокладке в грунте A 337
Максимально допустимая температура жилы
• длительно °С +70
• в аварийном режиме °С +90
• при коротком замыкании °С +160
Диапазон рабочих температур °С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 382.5
Расчетный наружный диаметр кабеля (справочно) ** мм 51
Масса кабеля (ориентировочно) кг/км 3740
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах *** м, т
№ 18: 430 • 2.1
№ 20: 680 • 3.2
Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| 4х70 | 32 | 1,4 | 1270 | 240 | 150 | 166 |
| 4х95 | 34 | 1,5 | 1600 | 255 | 183 | 199 |
| 4х120с | 38 | 1,5 | 2060 | 285 | 213 | 227 |
| 4х150с | 41 | 1,6 | 2470 | 308 | 243 | 255 |
| 4х185с | 45 | 1,7 | 3000 | 338 | 281 | 290 |
| 4х240с | 50 | 1,9 | 3710 | 375 | 334 | 338 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
| Default | |
| Гарантийный срок | 36 |
| Длина в упаковке | 500 |
| кабель АВВГ 4х240 | АВВГ 4х240 |
| Количество жил | 4 |
| Конструкция кабеля | Жесткая |
| Максимальная рабочая температура | 50 |
| Масса | 3.7 |
| Материал изоляции | Винил |
| Материал оболочки | Поливинилхлоридный пластикат |
| Материал токопроводящей жилы | алюминий |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 405 |
| Наличие изоляции | Да |
| наружная оболочка | ПВХ ПЛАСТИКАТ |
| Наружный диаметр | 54 |
| Номинальная токовая нагрузка, не более | 338 |
| Номинальное рабочее напряжение | 1000 |
| Применение | одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды |
| Сечение жилы | 240 |
| Скрутка жил | Да |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | провод трехфазный |
| Токовые нагрузки при прокладки воздухе | 333 А |
| толщина фазной изоляции | 2.2 мм |
| Упаковка | Катушка |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
