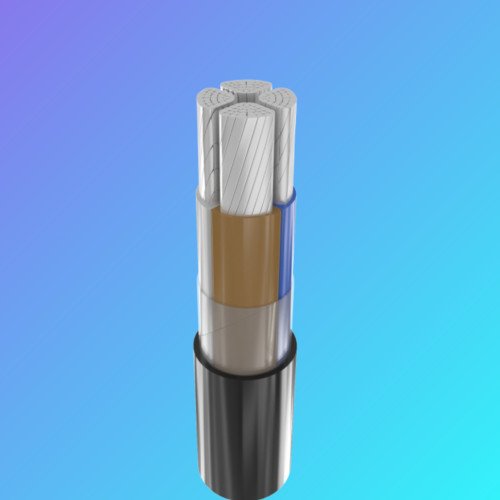

АВВГ 4*70 АВВГ нг 4*70 АВВГ нгд 4*70 Кабель алюминиевый 4*70 Силовой кабель 4*70

АВВГ 4х70 1 кВ Кабель АВВГ 4*70 Силовой кабель алюминиевый четыре жилы на семьдесят квадрат

 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с многопроволочными токопроводящими жилами Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям: • стойкость к распространению пламени при одиночной прокладке



 АВВГ 4x70 -1 кВт ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 70

Толщина фазной изоляции мм 1.4

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 149

• при прокладке в грунте А 165

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 232.5

Расчетный наружный диаметр кабеля (справочно) ** мм 31

Масса кабеля (ориентировочно) кг/км 1250

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 14:  610 • 0.9 № 16а:  990 • 1.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Число и номинальное сечение жил, мм2 Наружный диаметр кабеля, мм Номинальная толщина изоляции,мм Масса кабеля, кг/км (ориенти-ровочно) Минималь-ный радиус изгиба при прокладке, мм Длительно допустимые токовые нагрузки  многожильных кабелей на переменном токе*, А при прокладке на воздухе при прокладке в земле  4х70 32 1,4 1270 240 150 166  4х95 34 1,5 1600 255 183 199  4х120с 38 1,5 2060 285 213 227  4х150с 41 1,6 2470 308 243 255  4х185с 45 1,7 3000 338 281 290  4х240с 50 1,9 3710 375 334 338 * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

АВВГнг
ТУ У 31.3-00214534-018-2003Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючестиКабели применяются для прокладки:• в пучках• в помещениях, в сухих каналах и туннелях, в условиях агрессивной средыВозможно изготовление кабеля с многопроволочными токопроводящими жиламиВозможно изготовление кабеля с поясной изоляцией из ПВХ пластикатаКод пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ120000000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке• стойкость к распространению пламени при прокладке в пучках по категории А



АВВГнгд
ТУ У 31.3-00214534-018-2003Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасностиКабели применяются для прокладки:• в пучках• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды• в пучках, в помещениях с большим скоплением людейВозможно изготовление кабеля с многопроволочными токопроводящими жиламиВозможно изготовление кабеля с внутренней оболочкой из ПВХ пластиката пониженной пожароопасностиКод пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке• стойкость к распространению пламени при прокладке в пучках по категории А• класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3)• класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг)• класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %)• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)
