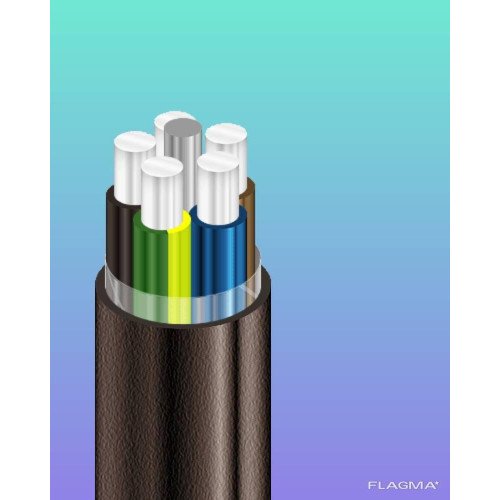

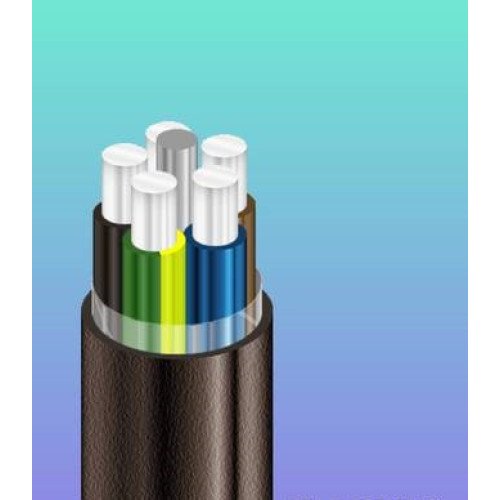

АВВГ нгд 5х16 Силовой кабель АВВГ нгд 5*16 Кабель алюминиевый АВВГ нгд 5*16
| Бренд: | Украина ТД |
| Модель: | 1489403643 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 4.00 грн.
| АВВГ нгд 5х16 Кабель алюминиевый негорючий пять жил на шестнадцать квадрат ТУ У 31.3-00214534-018-2003 |
||
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности | ||
| Кабели применяются для прокладки: | ||
| • в пучках | ||
| • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды | ||
| • в пучках, в помещениях с большим скоплением людей | ||
| Возможно изготовление кабеля с многопроволочными токопроводящими жилами | ||
| Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000 | ||
| Изделия данной марки отвечают требованиям: | ||
| • стойкость к распространению пламени при одиночной прокладке | ||
| • стойкость к распространению пламени при прокладке в пучках по категории А | ||
| • класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3) | ||
| • класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг) | ||
| • класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %) | ||
| • класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм) | ||
| АВВГ нгд 5х16 ТУ У 31.3-00214534-018-2003 |
|
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности | |
| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Изоляция из ПВХ пластиката пониженной пожароопасности |
| 3 | Жгут из ПВХ пластиката пониженной пожароопасности |
| 4 | Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности |
| 5 | Наружная оболочка из ПВХ пластиката пониженной пожароопасности |
АВВГ 5x16 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 5 x 16
Толщина фазной изоляции мм 1
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 62
• при прокладке в грунте А 71
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 165
Расчетный наружный диаметр кабеля (справочно) ** мм 22
Масса кабеля (ориентировочно) кг/км 500
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 14: 1300 • 0.8
Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %
1.ЖГУТ- из поливинилхлоридного пластиката (ПВХ).
2.ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная, круглой формы
3.ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката пониженной пожароопасности.
4.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).
5.НАРУЖНАЯ ОБОЛОЧКА из поливинилхлоридного пластиката пониженной пожароопасности, допускается повторение оболочкой формы скрутки

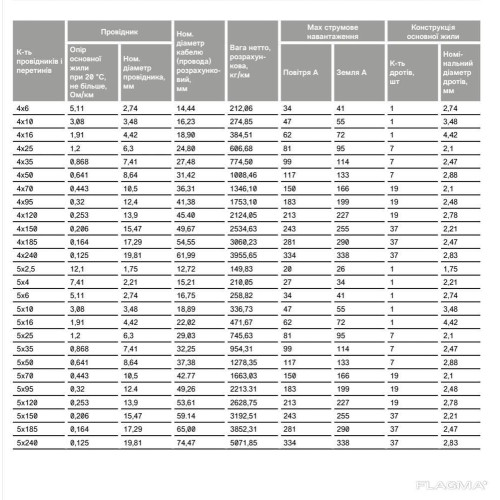

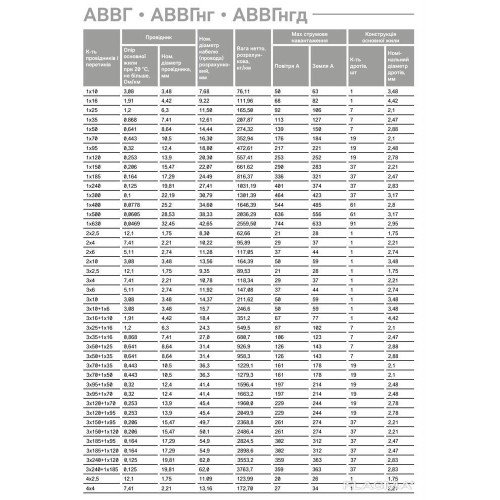

| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки одножильных и многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| 5х2,5 | 11 | 0,6 | 150 | 83 | 20 | 26 |
| 5х4 | 13 | 0,7 | 200 | 98 | 27 | 34 |
| 5х6 | 14 | 0,7 | 250 | 105 | 34 | 41 |
| 5х10 | 17 | 0,9 | 380 | 128 | 47 | 55 |
| 5х16 | 20 | 0,9 | 530 | 150 | 62 | 72 |
| 5х25 | 24 | 1,1 | 720 | 180 | 81 | 95 |
| 5х35 | 27 | 1,1 | 900 | 203 | 99 | 114 |
| 5х50 | 31 | 1,3 | 1200 | 233 | 117 | 133 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
| Default | |
| Гарантийный срок | 36 |
| Количество жил | 5 |
| Конструкция кабеля | Жесткая |
| Максимальна допустимая температура жилы | +70 |
| Максимальная рабочая температура | 50 |
| Масса | 0.5 |
| Материал изоляции | Винил |
| Материал оболочки | Поливинилхлоридный пластикат |
| Материал токопроводящей жилы | Алюминий |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 165 |
| Наименование | кабель алюминиевый пять жил на шестнадцать квадрат |
| Наличие изоляции | Да |
| наружная оболочка | Наружная оболочка из ПВХ пластиката пониженной пожароопасности |
| Наружный диаметр | 22 |
| Номинальная токовая нагрузка, не более | 71 |
| Номинальное рабочее напряжение | 1000 |
| Применение | Кабели применяются для прокладки: • в пучках • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды • в пучках, в помещениях с большим скоплением людей |
| Сечение жилы | 16 |
| Скрутка жил | Да |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Пониженная горючесть с пониженным дымогазовыделением |
| Тип провода | Силовой |
| Токовые нагрузки при прокладки воздухе | 62 А |
| толщина фазной изоляции | 1 мм |
| Упаковка | Катушка |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
