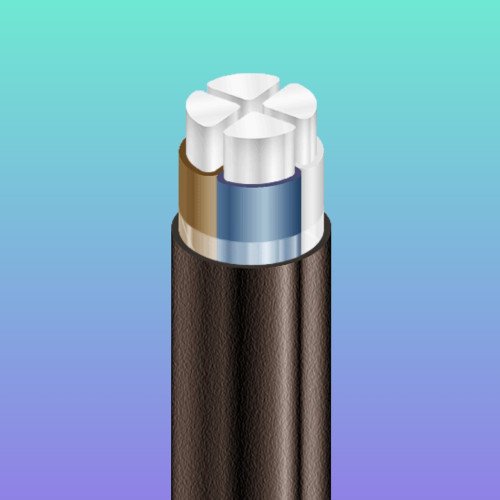

АВВГ 4х120 силовой кабель

Бренд:	Украина ТД
Модель:	1312743994
Наличие:	В наличии

5.00 грн.
2000 или больше 255.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АВВГ 4x120 Кабель 4*120

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 120

Толщина фазной изоляции мм 1.6

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 212

• при прокладке в грунте А 226

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 285

Расчетный наружный диаметр кабеля (справочно) ** мм 38

Масса кабеля (ориентировочно) кг/км 1990

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 16а: 700 • 1.7

№ 18: 800 • 2.1

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	*Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе, А**

					при прокладке на воздухе	при прокладке в земле
4х70	32	1,4	1270	240	150	166
4х95	34	1,5	1600	255	183	199
4х120с	38	1,5	2060	285	213	227
4х150с	41	1,6	2470	308	243	255
4х185с	45	1,7	3000	338	281	290
4х240с	50	1,9	3710	375	334	338
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

АВВГнгд АВВГнг-LS 1кВ

ТУ У 31.3-00214534-018-2003

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

Кабели применяются для прокладки:

• в пучках

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

• в пучках, в помещениях с большим скоплением людей

Возможно изготовление кабеля с многопроволочными токопроводящими жилами

Возможно изготовление кабеля с внутренней оболочкой из ПВХ пластиката пониженной пожароопасности

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

• стойкость к распространению пламени при прокладке в пучках по категории А

• класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3)

• класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг)

• класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %)

• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)

Default
вес кабеля в одном метре	1,99 кг
количество жил	4
наружный диаметр кабеля в с оболочкой	38 мм
сечение кабеля	120 мм квадратных
тип кабеля	силовой кабель алюминиевый в пвх изоляции
Электрическое напряжение	400 - 1000 вольт
Гарантийный срок	36
кабель аввг 4х120	аввг 4х120
Количество жил	4
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Масса	1.9
Материал изоляции	Винил
Материал кабеля	ИЗОЛЯЦИЯ из поливинилхлоридного пластиката
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	Алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба	285
Минимальный радиус изгиба (мм)	285 мм
Наличие изоляции	Да
наружная оболочка	ПВХ ПЛАСТИКАТ
Наружный диаметр	38
Номинальная токовая нагрузка, не более	226
Номинальное рабочее напряжение	1000
Применение	одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Сечение жилы	120
Скрутка жил	Да
Срок службы	25
Термоизоляция	Поливинилхлорид
Тип внешней оболочки	Влагостойкая
Тип провода	силовой кабель
токовая нагрузка	212А
Токовые нагрузки при прокладки воздухе	212 А
Упаковка	Катушка
Форма сечения	Круглая
Цвет	черный
Цвет изоляции	Черный
