АВВГ 4х120 трёхфазный 120 мм 0,4 - 1кВ – полное описание и технические характеристики

АВВГ 4х120 трёхфазный

Бренд:	Украина ТД
Модель:	1445542422
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

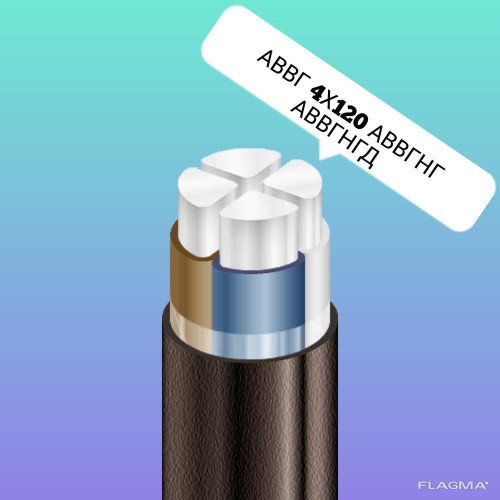

АВВГ 4x120 Кабель 4*120

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 120

Толщина фазной изоляции мм 1.6

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 212

• при прокладке в грунте А 226

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 285

Расчетный наружный диаметр кабеля (справочно) ** мм 38

Масса кабеля (ориентировочно) кг/км 1990

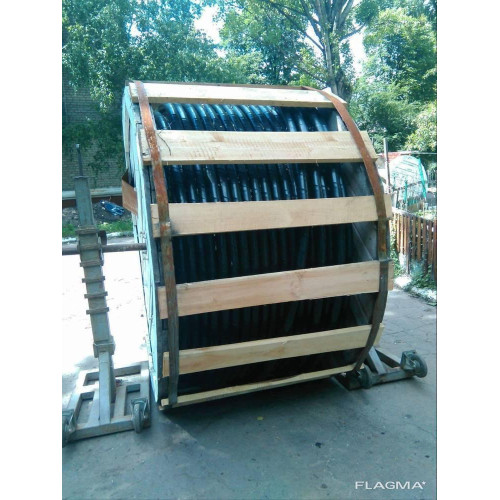

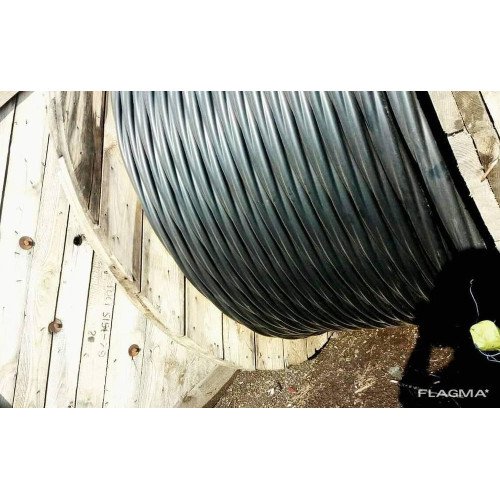

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 16а: 700 • 1.7

№ 18: 800 • 2.1

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	*Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе, А**

					при прокладке на воздухе	при прокладке в земле
4х70	32	1,4	1270	240	150	166
4х95	34	1,5	1600	255	183	199
4х120с	38	1,5	2060	285	213	227
4х150с	41	1,6	2470	308	243	255
4х185с	45	1,7	3000	338	281	290
4х240с	50	1,9	3710	375	334	338
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

АВВГнгд АВВГнг-LS 1кВ

ТУ У 31.3-00214534-018-2003

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

Кабели применяются для прокладки:

• в пучках

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

• в пучках, в помещениях с большим скоплением людей

Возможно изготовление кабеля с многопроволочными токопроводящими жилами

Возможно изготовление кабеля с внутренней оболочкой из ПВХ пластиката пониженной пожароопасности

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

• стойкость к распространению пламени при прокладке в пучках по категории А

• класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3)

• класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг)

• класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %)

• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)

Default
вес кабеля в одном метре	1,99 кг
количество жил	4
наружный диаметр кабеля в с оболочкой	38 мм
сечение кабеля	120 мм квадратных
тип кабеля	силовой кабель алюминиевый в пвх изоляции
Электрическое напряжение	400 - 1000 вольт
Гарантийный срок	36
Конструкция кабеля	Жесткая
Материал кабеля	ИЗОЛЯЦИЯ из поливинилхлоридного пластиката
Материал токопроводящей жилы	алюминий
Минимальный радиус изгиба (мм)	285 мм
наружная оболочка	ПВХ ПЛАСТИКАТ
Применение	для прокладки:• одиночной прокладкой• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
токовая нагрузка	212А
Упаковка	Катушка
Цвет	черный
Цвет изоляции	Черный
