Кабелі силові броньовані алюмінієвим дротом з ізоляцією із зшитого поліетилену АПвЕАкВ 1х800 1х630 1х500 1х400 1х300 1х240 1х185 1х150 1х120 1х95 1х70  ПвЕАкВ 1х800 1х630 1х500 1х400 1х300 1х240 1х185 1х150 1х120 1х95 1х70 на напругу 6-35 кВ

Застосування

Одножильні кабелі силові з мідними або алюмінієвими жилами, з ізоляцією зі зшитого поліетилену, броньовані алюмінієвим дротом, у зовнішній оболонці з полівінілхлоридного пластикату.

Кабелі призначені для передачі і розподілу електричної енергії в стаціонарних установках на номінальну змінну напругу Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номінальною частотою 50Гц для мереж із заземленою та ізольованою нейтраллю.

Uo - номінальна напруга між жилою й землею (ізольованою нейтраллю), на яке розрахований кабель

U - номінальна напруга між жилами

Um - максимальне значення напруги мережі, при якому може використовуватися кабель.

Кабелі застосовуються для прокладання в сухих, слабо корозійно-активних ґрунтах, в приміщеннях, каналах і тунелях, шахтах, у місцях, де можливі механічні впливи на кабель.

Допускається прокладання на трасах без обмеження різниці рівнів.

Кабелі повинні бути прокладені у відповідності з діючими «Правилами улаштування електроустановок» (ПУЕ).

Прокладка кабелю повинна здійснюватися у відповідності з діючою документацією, затвердженою в установленому порядку.

Типова конструкція

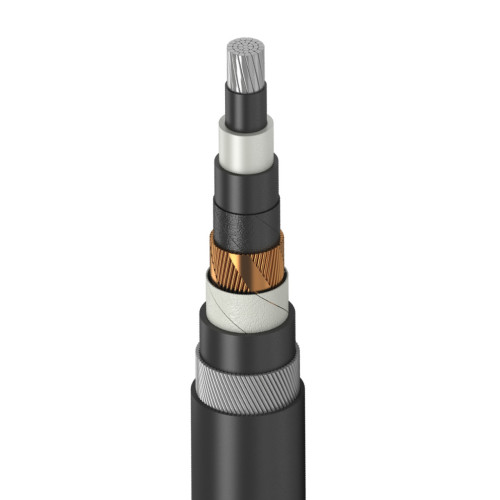

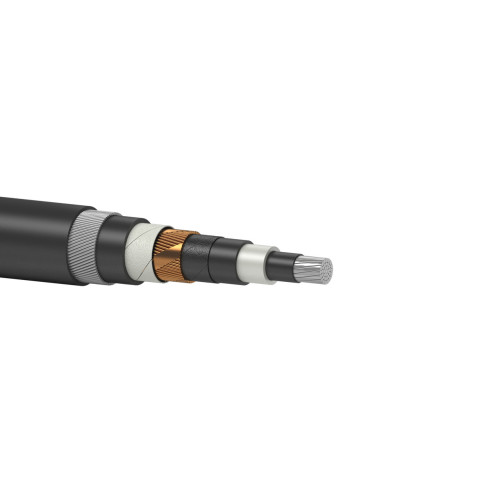

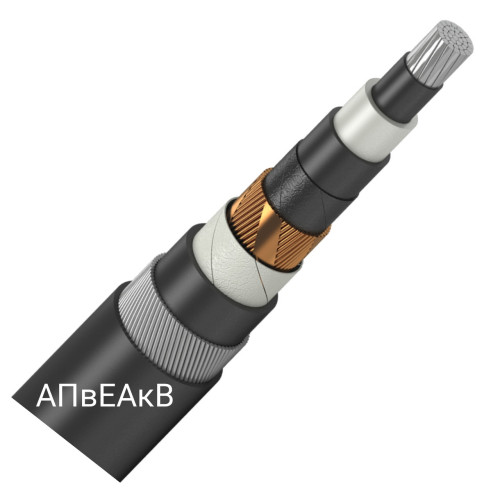

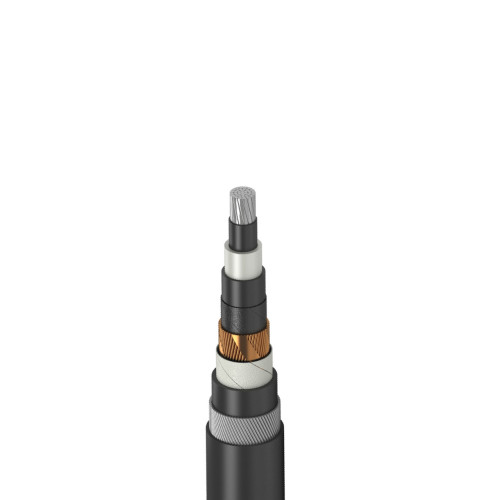

Структура кабелю

1. Струмопровідна жила - алюмінієва або мідна, багатодротяна, ущільнена, круглої форми, перетином до 800мм2;

2. Напівпровідний екран зі зшиваємої композиції поліетилену по струмопровідній жилі;

3. Ізоляція - зшитий поліетилен;

4. Напівпровідний екран зі зшиваємої композиції поліетилену з ізоляції;

5. Шар з напівпровідної водоблокуючої стрічки;

6. Екран - мідні дроти, скріплені мідною стрічкою;

7. Внутрішня оболонка - полівінілхлоридний пластикат;

8. Броня - круглі дроти з алюмінієвого сплаву;

9. Захисний шланг - полівінілхлоридний пластикат.

Варіанти виконання

1. АПвЕАкВнг, ПвЕАкВнг - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння;

АПвЕАкВнгд, ПвЕАкВнгд - кабелі з оболонкою з ПВХ пластикату, що не поширює горіння, з низьким виділенням диму та корозійно-активних газів.

2. АПвЕгаАкВ, ПвЕгаАкВ - кабелі з додатковою поперечною герметизацією. Застосування - те ж, в т. ч. в сирих, частково затоплюваних приміщеннях.

Основні техніко-експлуатаційні характеристики

Температура навколишнього середовища при експлуатації від -50°С до +50°С

Тривало допустима температура нагріву жил +90°С

Максимально допустима температура нагріву жил при короткому замиканні +250°С

Максимально допустима температура мідного екрану при короткому замиканні +350°С

Максимально допустима температура нагріву жил при короткому замиканні за умовою не загоряння кабелю (тривалість короткого замикання не повинна перевищувати 5с) +400°С

Допустима температура нагріву жил кабелів в аварійному режимі 130 °С

Тривалість роботи кабелів в аварійному режимі не повинна бути більше 8 годин на добу і не більше 1000 годин за термін використання

Прокладка кабелів без попереднього підігріву проводиться за температурою не нижче -15°С

Мінімальний радіус вигину при прокладці не менше ніж 20 діаметрів кабелю
