ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою і поперечною герметизацією екрана і посиленою зовнішньою оболонкою з поліетилену Кабелю цієї марки відповідають аналоги іноземного виробництва: EC 60502 -2 Кабелі застосовуються для прокладання: • у землі (траншеях) • у сирих, частково затоплюваних приміщеннях • у ґрунтах з підвищеною вологістю • у несудноплавних водоймах • на складних ділянках трас, відповідно до ЕТУ • у повітрі, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці Можливе виготовлення кабелю з однодротяною струмопровідною житловою

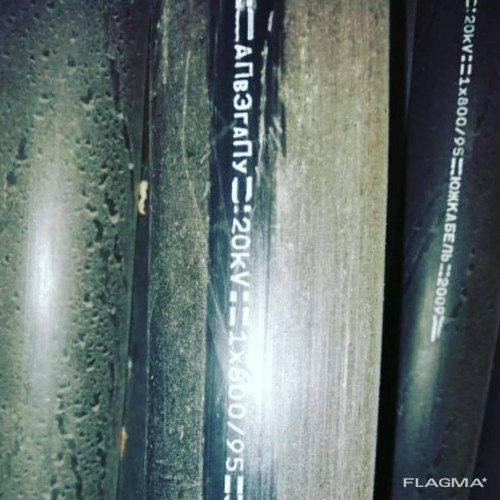

АПвЕгаПу-10 1x400 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

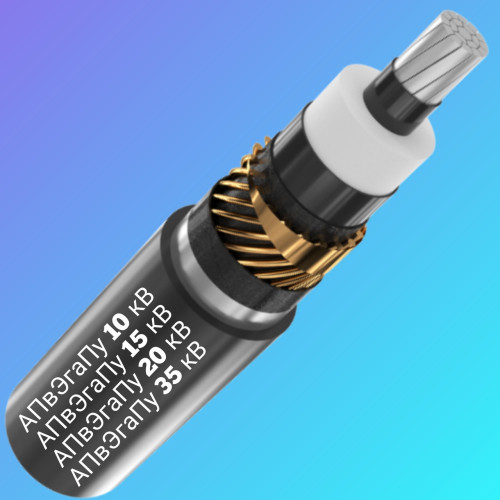

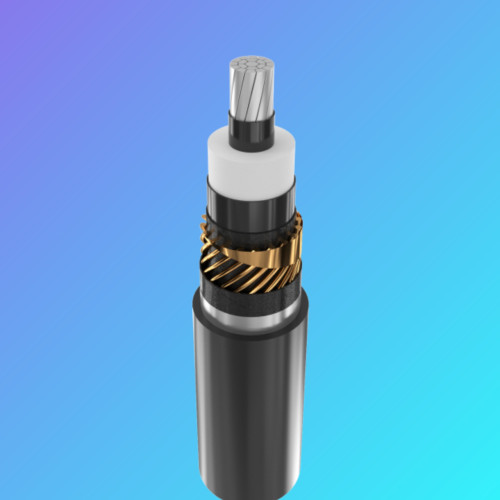

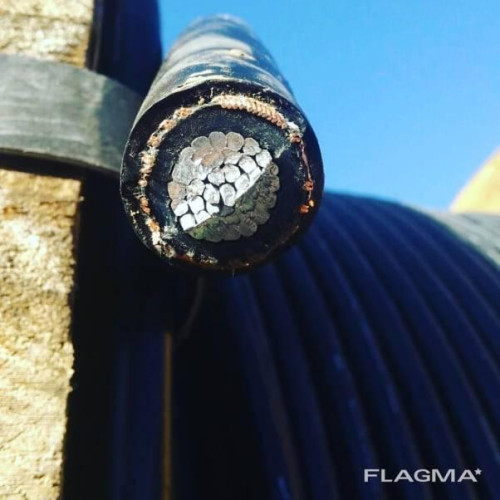

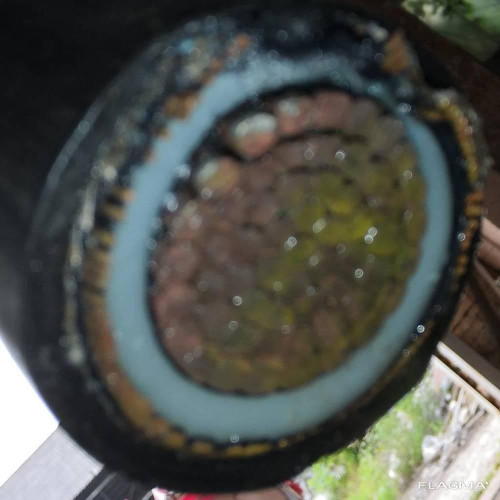

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Внутрішній екструдований напівпровідний шар

3 Ізоляція зі зшитого поліетилену

4 Зовнішній екструдований напівпровідний шар

5 Шар обмотки напівпровідною водонабухаючою стрічкою

6 Мідний екран

7 Шар обмотки напівпровідною водонабухаючою стрічкою

8 Алюмополімерна стрічка

9 Посилена зовнішня оболонка з поліетилену

АПвЕгаПу-10 1x400 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Максимальна напруга кВ 12
Число та номінальний переріз струмопровідних жил мм 2 1 x 400
Товщина ізоляції мм 3.4
Мінімальний переріз екрана мм 2 35
Допустимий струм короткого замикання по екрану мінімального перерізу кА 7.1
Максимально допустимий струм короткого замикання струмопровідною жилою кА 37.6
Довго допустимі струмові навантаження *
• при прокладанні трикутником у повітрі А 673
• під час прокладання площиною в повітрі А 769
• при прокладанні трикутником у ґрунті А 470
• при прокладанні площиною в ґрунті А 466
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 720
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 45
Маса кабелю (орієнтовно) кг/км 2170
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 733 • 2.1
№ 20аУД-60: 840 • 2.5
№ 22УД-60: 848 • 2.8
