АВБбШв 1x300-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

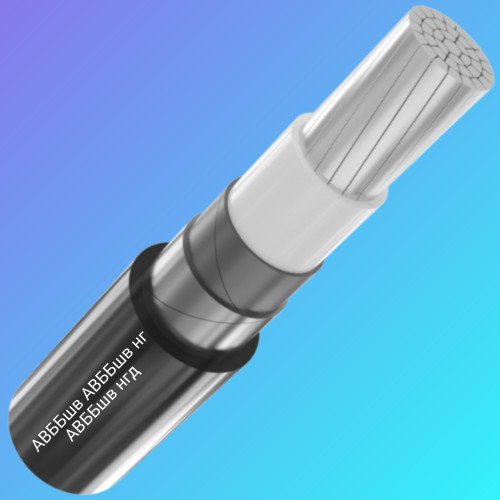

конструкція
1 Алюмінієва багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ-пластикунату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату

технічні характеристики
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 1 x 300
Товщина фазної ізоляції мм 2.4
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 464
• під час прокладання в ґрунті А 423
Тривало допустимі токові навантаження на постійному струмі *
• під час прокладання в повітрі А 589
• під час прокладання в ґрунті А 654
Максимально допустима температура жили
• тривало °C +70
• в аварійному режимі °C +90
• за короткого замикання °C +160
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 350
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 35
Маса кабелю (орієнтовно) кг/км 1750

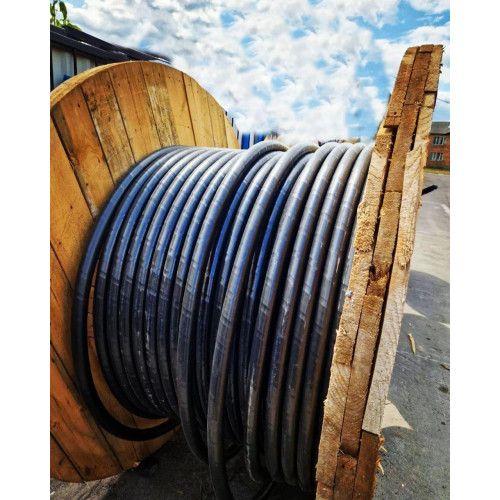

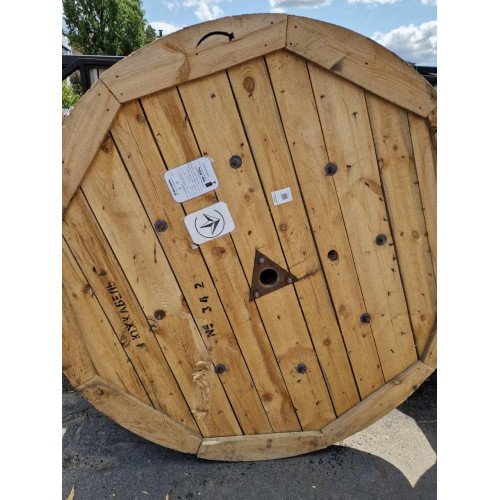

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 16а: 780 • 1.6
№ 18: 890 • 2.0
Примітки:
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%
