АВББШв 5x16 1 кВ АББШВ 5*16 Кабель броньований АВБШв п'ять жил на шістнадцять квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • в місцях, де можливі механічні дії на кабель, зокрема незначні розтягувальні зусилля

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

АВБбШв 5x16 5*16

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

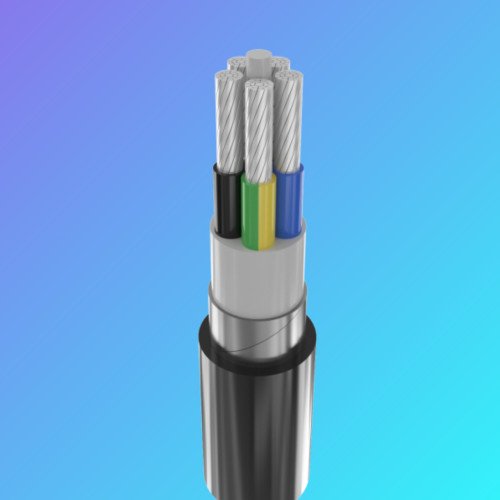

КОНСТРУКЦИЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ-пластикунату

3 Джгут із ПВХ пластикату

4 Обмотки ПЕТ плівкою

5 Поясна ізоляція з ПВХ пластикату

6 Броня з двох сталевих оцинкованих стрічок

7 Випресований захисний шланг із ПВХ пластикату

АВБбШв 5x16 5*16

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ пластикату

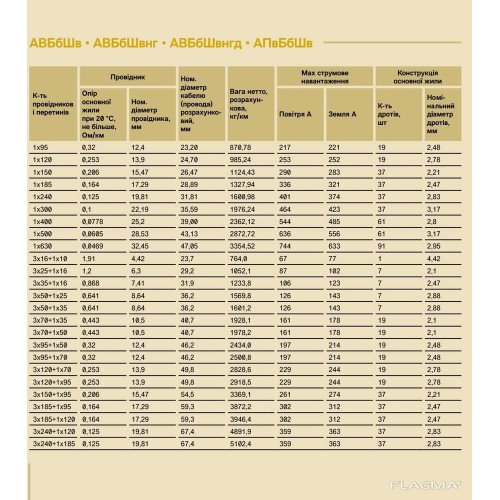

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 5 x 16

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 62

• під час прокладання в ґрунті А 71

Максимально допустима температура жили • тривале °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 195

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 26

Маса кабелю (орієнтовно) кг/км 930

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 930 • 1.1

Примітки: УВАГА!  КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ.  ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ.  БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.ЖГУТ із полівінілхлоридного пластикату.

2.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої форми.

3. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.

4.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.

5.БРОНЯ зі сталевих поцинкованих стрічок

6.ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату
