АВВГ 4х25 трифазний - повний опис та технічні характеристики

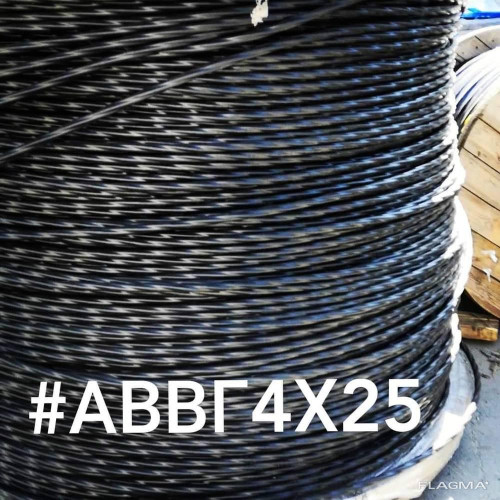

АВВГ 4х25 трифазний

Виробник:	Україна ТБ
Модель:	1445547129
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АВВГ 4х25 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я під час одиночної прокладки

АВВГ 4x25-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 25

Товщина фазної ізоляції мм 1.2

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 80

• під час прокладання в ґрунті А 94

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур — °C — 50... +50

Мінімальний радіус вигину під час прокладання мм 180

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 24

Маса кабелю (орієнтовно) кг/км 580

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т Nomin 1090 • 0.8м

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

1.ТОКОПРОВОДЯЧНА ЖИЛА — алюмінієва, однодротова або багатодротова, круглої або секторної форми

2. ВИКОРИСТАННЯ — з полівінілхлоридного пластикату.

3. ЗРОБУДІЛИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.НАРУЖНА ПОТУЖКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження одножильних і багатожильних кабелів на змінному струмі*, А

					під час прокладання на повітрі	під час прокладання в землі
4х2,5	10	0,6	120	75	20	26
4х4	12	0,7	170	90	27	34
4х6	13	0,7	200	98	34	41
4х10	16	0,9	310	120	47	55
4х16	18	0,9	420	135	62	72
4х25	22	1,1	580	165	81	95
4х35	25	1,1	720	188	99	114
4х50	28	1,3	940	210	117	133
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16

#Кабель #ВГнгд4х240 #вг 4х240 #вг 4х185 #вг4х150 #ввг4х120 #ввг4х95 #ввг4х70 #ввг4х50 #вг 4х35 #вг 4х25 #ввг4х16 #вг 4х10 #ввг #ввгнг #ввгнгд #мідний кабель #силовий кабель

Default
вага кабеля в одному метрі	0,58 кг
Електрична напруга	400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	24 мм
кількість жил	4
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля	25 мм квадратних
тип кабелю	силовий кабель алюмінієвий в пвх ізоляції
Застосування	для прокладання: • одиночною прокладкою • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
зовнішня оболонка	ПВХ ПЛАСТИКАТ
Матеріал кабелю	ІЗОЛЯЦІЯ з полівінілхлоридного пластикату
Гарантійний термін	36
Колір	чорний
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальний радіус вигину (мм)	180 мм
Матеріал струмопровідної жили	алюміній
Скрутка жил	чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	80 А
Упаковка	Котушка
