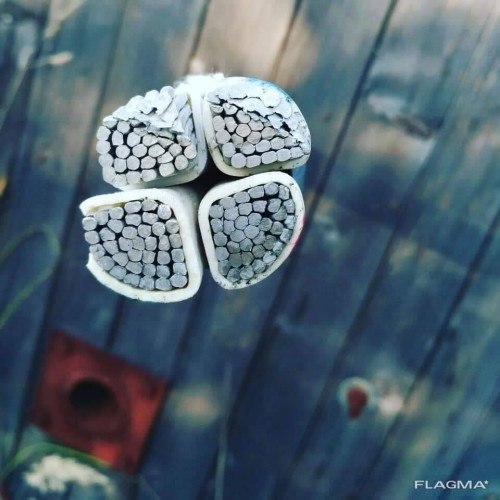

АВВГ 4х35 Кабель АВВГ 4*35 - повний опис та технічні характеристики


АВВГ 4х35 Кабель АВВГ 4*35

Виробник:Україна ТБ
Модель: 1445606191
Наявність: В наявності

  • 5.00 грн.

  • 5000 або більше 4.00 грн.
+380981292789
Замовлення тільки за телефоном

АВВГ 4x35 АВВГ 4*35 Кабель алюмінієвий чотири жили на тридцять п\'ять квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум\'я під час одиночного прокладання
АВВГ 4x35  4*35
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

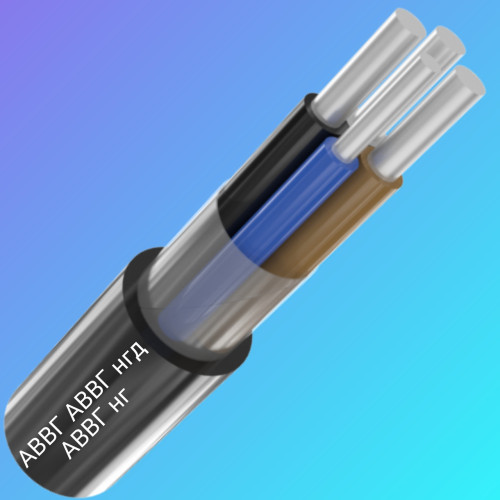

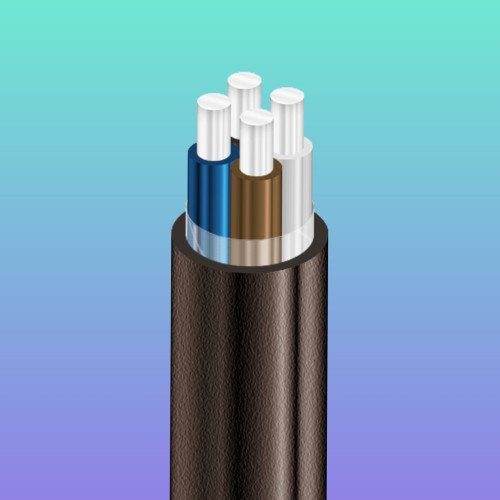

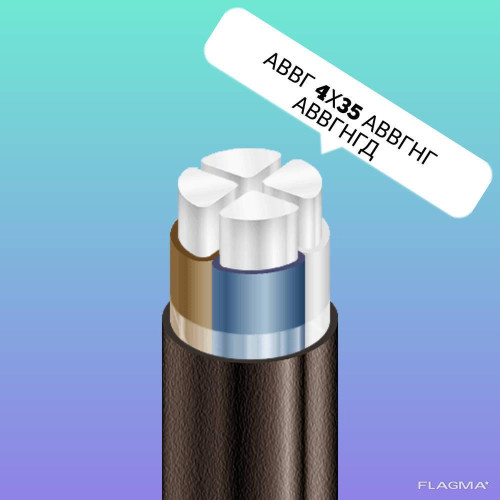

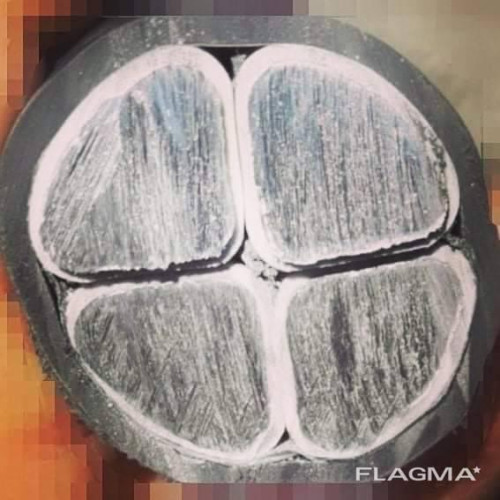

КОНСТРУКЦИЯ:
1Алюмінієва струмопровідна жила
2Ізоляція з ПВХ пластикату

3Зовнішня оболонка з ПВХ пластикату
АВВГ 4x35 4*35
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напругакВ1
Число та номінальний переріз струмопровідних жилмм 24 x 35
Товщина фазної ізоляціїмм1.2
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітріА98
• під час прокладання в ґрунтіА114
Максимально допустима температура жили
• тривало° С+70
• в аварійному режимі° С+90
• у разі короткого замикання° С+160
Діапазон робочих температур° С-50 . . . +50
Мінімальний радіус вигину під час прокладаннямм180
Розрахунковий зовнішній діаметр кабелю (спрямово) **мм24
Маса кабелю (орієнтовно)кг/км720

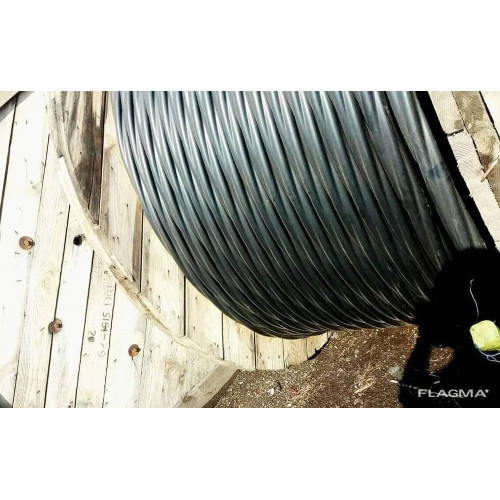

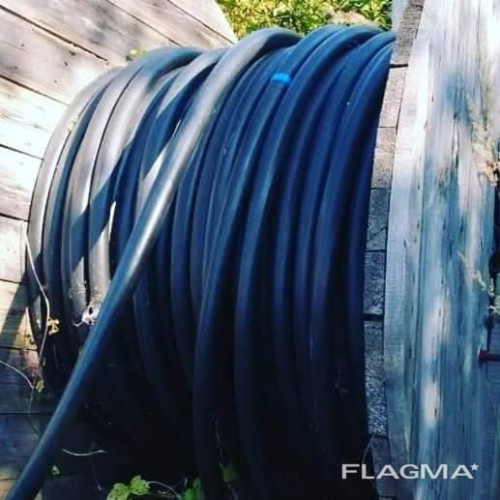

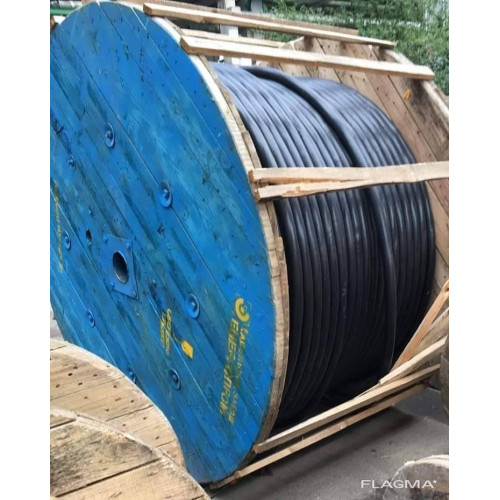

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанахм, т
№ 14: 1090 • 1.0




Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %


Актуальну ціну товарів уточнюйте. Зверніть увагу! Відпуск кабельної продукції нарізку та її подальше відвантаження проводяться на умовах передоплати (у розмірі від 30% до 100% вартості замовлення) або на умовах самовивезення. Терміни відвантаження визначаються у порядку черговості надходження замовлень. Без внесення передоплати товар не відвантажується.






1.ТОКОПРОВОДОВША ЖИЛА — алюмінієва, однодротова, круглої форми

2. ВИКОРИСТАННЯ — з полівінілхлоридного пластикату.

3. ЗРОБУДІЛИЙ СЛИЙ — у формі обмотування з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.НАРУЖНА ПОТУЛОЧКА — з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2Зовнішній діаметр кабелю, ммНомінальна товщина ізоляції, ммМаса кабелю, кг/км (орієнти-рівно)Мінімаль-тний радіус вигину під час прокладання, ммТривало допустимі токові навантаження  одножильних і багатожильних кабелів на змінному струмі*, А
під час прокладання на повітріпід час прокладання в землі
 4х2,5100,6120752026
 4х4120,7170902734
 4х6130,7200983441
 4х10160,93101204755
 4х16180,94201356272
 4х25221,15801658195
 4х35251,172018899114
 4х50281,3940210117133
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м


АВВГнгд АВВГнг-LS 1кВ

ТУ У 31.3-00214534-018-2003

Кабелі силові з алюмінієвими СПЖ, з ізоляцією з ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

Кабелі застосовуються для прокладання:

• у пучках

• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

• у пучках, у приміщеннях з великим скупченням людей

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з внутрішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ123121000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум’я при одиночній прокладці

• стійкість до поширення полум’я при прокладці в пучках за категорією А

• клас Тк3 за токсичностю продуктів згоряння неметалвих елементів (показник токсичності більше 120 г/м3)

• клас ДТк1 за димоутворювальною здатністю при тлінні неметалевих елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)

• клас ДПк1 за димоутворювальною здатністю при горінні (мінімальний світловий потік більше 60 %)

• клас Кк1 по корозійній активності продуктів згоряння неметалевих елементів (кількість галогеноводородів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)



Default
вага кабеля в одному метрі 0,72 кг
Електрична напруга 400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою 24 мм
кількість жил 4
Кількість жил у загальному кабелі Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю: 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу) Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля 35 мм квадратних
тип кабелю силовий кабель алюмінієвий в пвх ізоляції
Матеріал кабелю ІЗОЛЯЦІЯ з полівінілхлоридного пластикату
Гарантійний термін 36
Колір чорний
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Мінімальний радіус вигину (мм) 180 мм
Скрутка жил чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби 25
Тип дроту Силовий
Тип зовнішньої оболонки Вологостійка
токове навантаження 98 А
Упаковка Котушка
