АВВГ 4х95 кабель силовий

Виробник:	Україна ТБ
Модель:	1312746038
Наявність:	В наявності

5.00 грн.
1000 або більше 190.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АВВГ 4x95 АВВГ 4*95 Кабель алюмінієвий чотири жили на дев\\\'яносто п\\\'ять квадрат ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладки:
• одиночної прокладкою
• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум\\\'я при одиночній прокладці

АВВГ 4x95 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

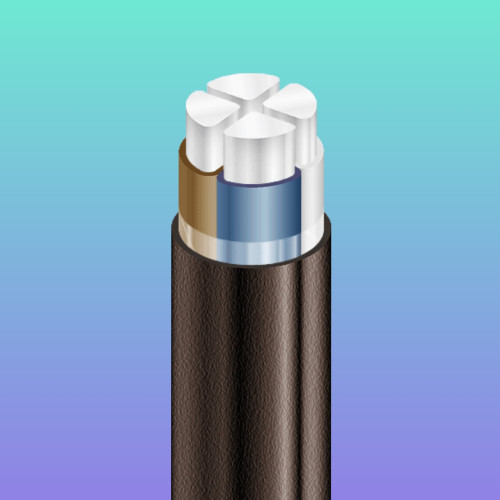

КОНСТРУКЦІЯ:
1	Алюмінієва струмопровідна жила
2	Ізоляція з ПВХ пластикату

3	Зовнішня оболонка з ПВХ пластикату

АВВГ 4x95
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число і номінальний переріз струмопровідних жил

мм 2

4 x 95

Товщина фазної ізоляції

мм

1.6

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі

183

• при прокладці в грунті

199

Максимально допустима температура жили

• довгостроково

° З

+70

• в аварійному режимі

° З

+90

• при короткому замиканні

° З

+160

Діапазон робочих температур

° З

-50 . . . +50

Мінімальний радіус вигину при прокладці

мм

262.5

Розрахунковий зовнішній діаметр кабелю (довідково) **

мм

Маса кабелю (орієнтовно)

кг/км

1630

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах

м, т

№ 16а:	780 • 1.5
№ 18:	890 • 1.9

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна, круглої форми

2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Число і номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції,мм	Маса кабелю, кг/км (орієнтовно)	Мінім-ний радіус вигину при прокладці, мм	*Тривало допустимі струмові навантаження багатожильних кабелів на змінному струмі, А**

					при прокладанні на повітрі	при прокладці в землі
4х70	32	1,4	1270	240	150	166
4х95	34	1,5	1600	255	183	199
4х120с	38	1,5	2060	285	213	227
4х150с	41	1,6	2470	308	243	255
4х185с	45	1,7	3000	338	281	290
4х240с	50	1,9	3710	375	334	338
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м

Default
вага кабеля в одному метрі	1,63 кг
Електрична напруга	400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	35 мм
кількість жил	4
січення кабеля	95 мм квадратних
тип кабелю	силовий кабель алюмінієвий в пвх ізоляції
Застосування	для прокладання: • одиночною прокладкою • у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища
зовнішня оболонка	ПВХ ПЛАСТИКАТ
Матеріал кабелю	ІЗОЛЯЦІЯ з полівінілхлоридного пластикату
Токові навантаження під час прокладання повітря	183
Гарантійний термін	36
Зовнішній діаметр	35
Кількість жив	4
кабель серпень 4х95	серп 4х95
Колір	чорний
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальна робоча температура	-50
Мінімальний радіус вигину	262
Мінімальний радіус вигину (мм)	262 мм
Максимальна робоча температура	50
Маса	1.6
Матеріал ізоляції	Вініл
Матеріал оболонки	Полівінілхлоридний пластикат
Матеріал струмопровідної жили	Алюміній
Наявність ізоляції	Так
Номінальна робоча напруга	1000
Номінальне струмове навантаження, не більше	199
Перетин жили	95
Скрутка жил	Так
Термін служби	25
Термоізоляція	Полівінілхлорид
Тип дроту	кабель силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	183 А
Упаковка	Котушка
Форма перерізу	Кругла
