АВВГ 5x50  Кабель АВВГ 5*50 Силовий кабель алюмінієвий п'ять на п'ятдесят квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

АВВГ 5x50

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

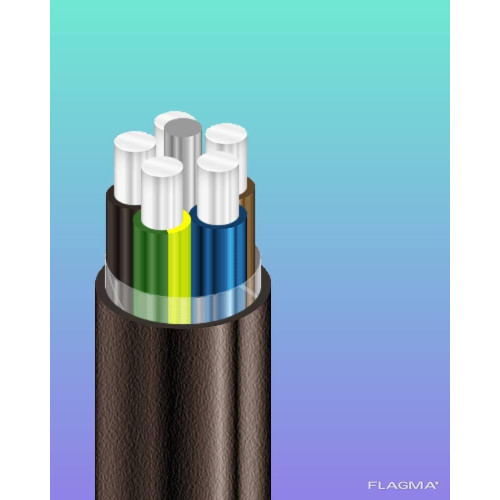

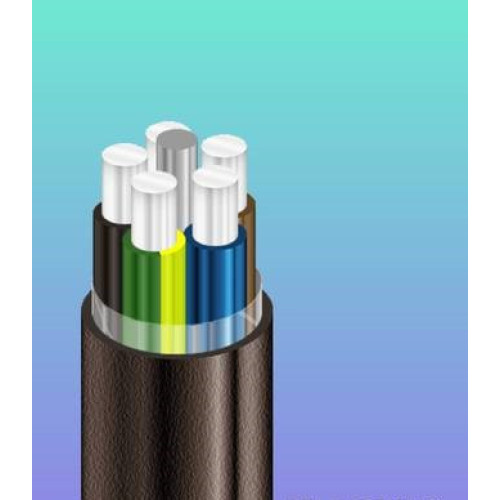

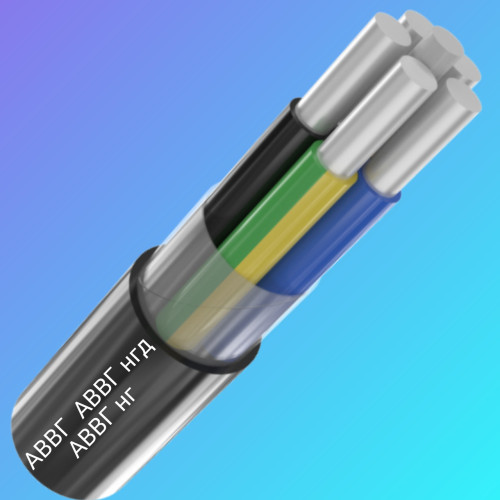

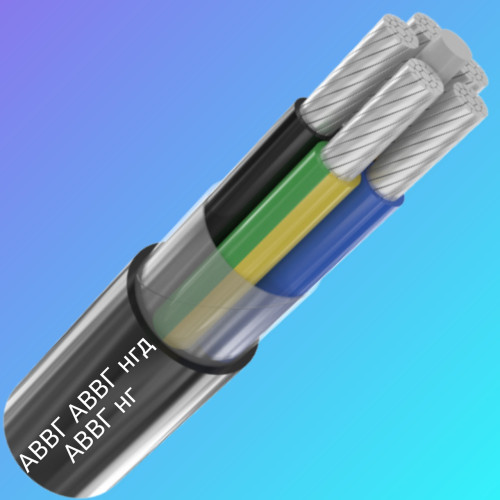

КОНСТРУКЦІЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ пластикату

3 Джгут з ПВХ пластикату

4 Обмотка ПЕТ плівкою

5 Зовнішня оболонка з ПВХ пластикату

АВВГ 5x50  ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

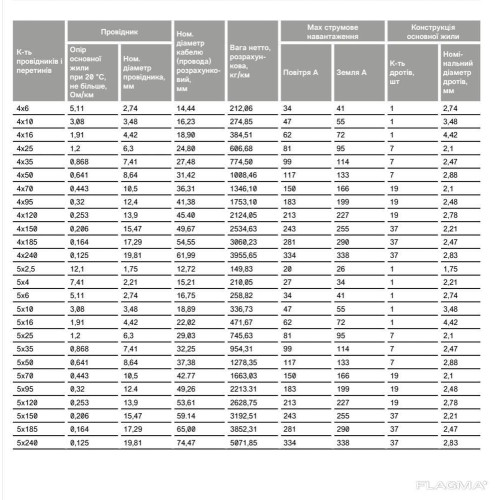

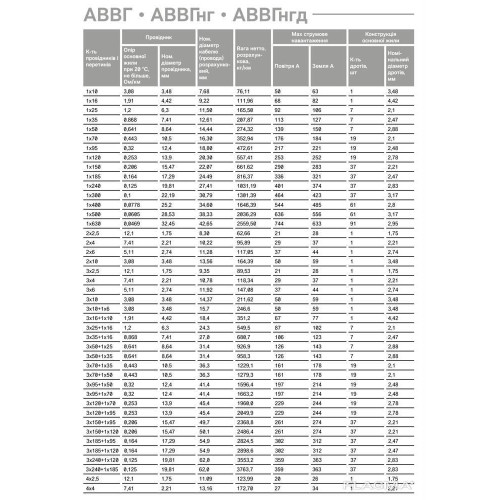

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 5 x 50

Товщина фазної ізоляції 1.4 мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 117

• при прокладці в грунті А 132

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +160

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 247.5

Розрахунковий зовнішній діаметр кабелю (довідково) ** 33 мм

Маса кабелю (орієнтовно) кг/1200 км

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 14: 540 • 0.8 № 16а: 870 • 1.3 № 18: 1000 • 1.7

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
