АВВГ нгд 5х16 Силовий кабель АВВГ 5*16 Кабель алюмінієвий АВВГ нгд 5*16
| Виробник: | Україна ТБ |
| Модель: | 1489403643 |
| Наявність: | В наявності |
-
5.00 грн.
- 5000 або більше 4.00 грн.

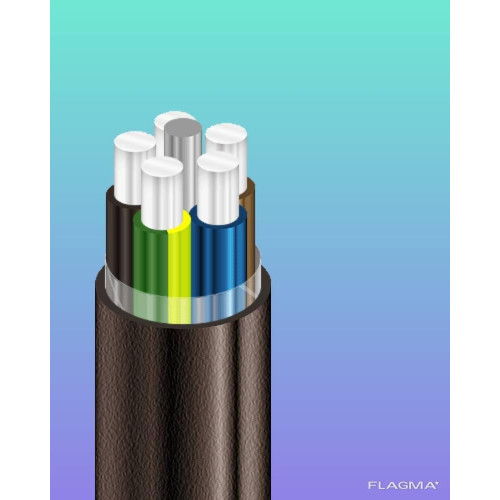

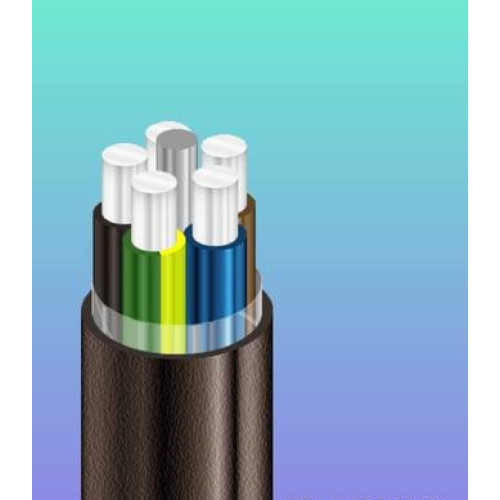

АВВГ нгд 5x16 Кабель алюмінієвий негорючий п'ять жил на шістнадцять квадратів
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці АВВГ 5x16 (ож)-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Джгут з ПВХ пластикату
4 Обмотка ПЕТ плівкою
5 Зовнішня оболонка з ПВХ пластикату
АВВГ нгд 5x16 (ож)-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

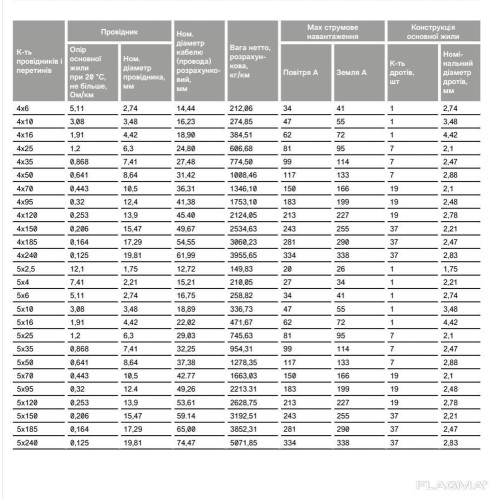

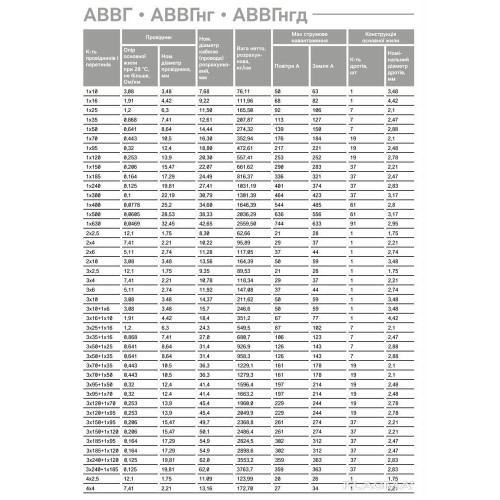

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 5 x 16
Товщина фазної ізоляції мм 1
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 62
• при прокладці в грунті А 71
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 165
Розрахунковий зовнішній діаметр кабелю (довідково) ** 22 мм
Маса кабелю (орієнтовно) кг/км 500
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 14: 1300 • 0.8
Примітки: ЦІНИ УТОЧНЮЙТЕ.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
| Default | |
| вага кабеля в одному метрі | 0,5 кг |
| ГОСТ | ГОСТ 16442-80 |
| ДСТУ | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ нг | ДСТУ 4809:2007: ПБ120000000 |
| ДСТУ нгд | ДСТУ 4809:2007: ПБ123121000 |
| Електрична напруга | 400 - 1000 Вольт |
| зовнішній діаметр кабелю з оболонкою | 22 мм |
| кількість жил | 5 |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| січення кабеля | 16 мм2 квадратних |
| січеня жили | 16 мм2 |
| Т У У | ТУ У 31.3-00214534-048:2007 |
| тип кабелю | силовий кабель алюмінієвий в пвх ізоляції п'ятижильний |
| ту кабелю алюмінієвого негорючого димо- та газовиділення нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля алюмінієвого негорючого нг | ТУ У 31.3-00214534-018-2003 |
| Застосування | застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища |
| зовнішня оболонка | Зовнішня оболонка із ПВХ пластикату зниженої пожежонебезпеки |
| Максимальна допустима температура жили | +70 |
| Матеріал кабелю | ізоляція та оболонка з пвх пластикату |
| Найменування | кабель алюмінієвий п'ять жив на шістнадцять квадратів |
| радіальна товщина ізоляції | 1 мм |
| товщина фазної ізоляції | 1 мм |
| Токові навантаження під час прокладання повітря | 62 А |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 22 |
| Кількість жив | 5 |
| Колір | чорний |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 165 |
| Максимальна робоча температура | 50 |
| Маса | 0.5 |
| Матеріал ізоляції | Вініл |
| Матеріал оболонки | Полівінілхлоридний пластикат |
| Матеріал струмопровідної жили | Алюміній |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 71 |
| Перетин жили | 16 |
| Скрутка жил | п'ять ізольованих жил кабелю скручені разом в один загальний джгут |
| Термін служби | 25 |
| Термоізоляція | Полівінілхлорид |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Знижена горючість із зниженим димозавиділенням |
| токове навантаження | 72 А |
| Упаковка | Котушка |
| Форма перерізу | Кругла |
