КАБЕЛЬ АВВГ 4х185 АВВГнг АВВГнгд для прокладки в приміщеннях, в сухих каналах та тунелях, в умовах агресивного середовища - повний опис та технічні характеристики

КАБЕЛЬ АВВГ 4х185 АВВГнг АВВГнгд для прокладки в приміщеннях, в сухих каналах та тунелях, в умовах агресивного середовища

Виробник:Україна ТБ
Модель: 1395942035
Наявність: В наявності

  • 5.00 грн.

  • 5000 або більше 650.00 грн.
+380981292789
Замовлення тільки за телефоном

АВВГ 4x185 АВВГ 4*185 Кабель алюмінієвий чотири жили на сто вісімдесят квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладки:
• одиночної прокладкою
• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум\'я при одиночній прокладці



АВВГ 4x185 4*185
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

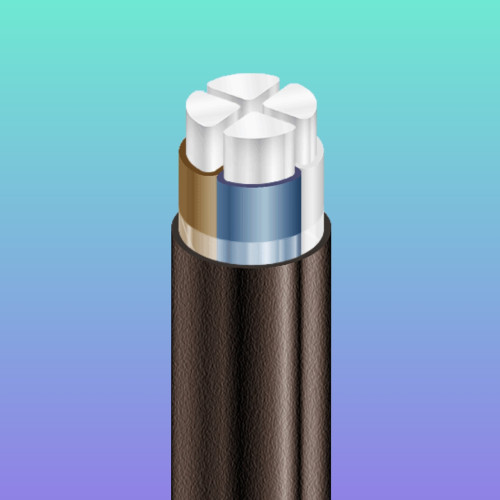

КОНСТРУКЦІЯ:
1Алюмінієва струмопровідна жила
2Ізоляція з ПВХ пластикату

3Зовнішня оболонка з ПВХ пластикату



АВВГ 4x185 Силовий кабель 4*185
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напругакВ1
Число і номінальний переріз струмопровідних жилмм 24 x 185
Товщина фазної ізоляціїмм2
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітріА280
• при прокладці в грунтіА290
Максимально допустима температура жили
• довгостроково° З+70
• в аварійному режимі° З+90
• при короткому замиканні° З+160
Діапазон робочих температур° З-50 . . . +50
Мінімальний радіус вигину при прокладцімм337.5
Розрахунковий зовнішній діаметр кабелю (довідково) **мм45
Маса кабелю (орієнтовно)кг/км2890
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанахм, т
№ 16а:480 • 1.6
№ 18:550 • 2.0
№ 20:870 • 3.2
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %



1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна, круглої форми

2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Число і номінальний переріз жил, мм2Зовнішній діаметр кабелю, ммНомінальна товщина ізоляції,ммМаса кабелю, кг/км (орієнтовно)Мінім-ний радіус вигину при прокладці, ммТривало допустимі струмові навантаження багатожильних кабелів на змінному струмі*, А
при прокладанні на повітріпри прокладці в землі
4х70321,41270240150166
4х95341,51600255183199
4х120с381,52060285213227
4х150с411,62470308243255
4х185с451,73000338281290
4х240с501,93710375334338
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м


Default
вага кабеля в одному метрі 2,89 кг
ГОСТ ГОСТ 16442-80
ДСТУ ДСТУ 4809:2007: ПБ100000000
ДСТУ нг ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд ДСТУ 4809:2007: ПБ123121000
Електрична напруга 400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою 45 мм
кількість жил 4
Кількість жил у загальному кабелі Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю: 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу) Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля 185 мм квадратних
Т У У ТУ У 31.3-00214534-048:2007
тип кабелю силовий кабель алюмінієвий в пвх ізоляції
ту кабелю алюмінієвого негорючого димо- та газовиділення нгд ТУ У 31.3-00214534-018-2003
ту кабеля алюмінієвого негорючого нг ТУ У 31.3-00214534-018-2003
Застосування силовий кабель алюмінієвий броньований для прокладання в землі
зовнішня оболонка ПВХ ПЛАСТИКАТ
Матеріал кабелю ІЗОЛЯЦІЯ з полівінілхлоридного пластикату
товщина фазної ізоляції 2 мм
Токові навантаження під час прокладання повітря 280 А
Гарантійний термін 36
Довжина в упаковці 500
Зовнішній діаметр 45
Кількість жив 4
кабель серпень 4х185 серп 4х185
Колір чорний
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Мінімальна робоча температура -50
Мінімальний радіус вигину 337
Мінімальний радіус вигину (мм) 337 мм
Максимальна робоча температура 50
Маса 2.8
Матеріал ізоляції Вініл
Матеріал оболонки Полівінілхлоридний пластикат
Матеріал струмопровідної жили Алюміній
Наявність ізоляції Так
Номінальна робоча напруга 1000
Номінальне струмове навантаження, не більше 290
Перетин жили 185
Скрутка жил чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби 25
Термоізоляція Полівінілхлорид
Тип дроту для прокладання в приміщеннях, в сухих каналах та тунелях, в умовах агресивного середовища
Тип зовнішньої оболонки Вологостійка
токове навантаження 280 А
Упаковка Котушка
Форма перерізу Кругла
