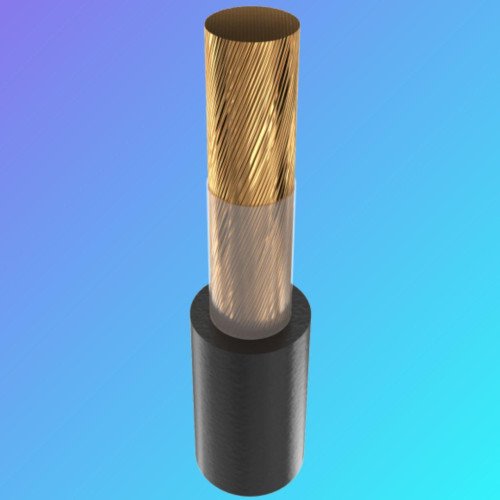

Кабель гнучкий в гумовій ізоляції КГ 1х150
| Виробник: | Україна ТБ |
| Модель: | 1976972077 |
| Наявність: | В наявності |
-
5.00 грн.
- 1000 або більше 4.00 грн.
КГ Кабелі силові гнучкі з мідними СПЖ, з гумовою ізоляцією, в гумовій оболонці на напругу 660 В
1.ТОКОПРОВІДНА ЖИЛА мідна або мідна луджена, багатодротяна, круглої форми, що відповідає класу 5 ДСТУ EN 60228:2015.
2.СЕПАРАТОР ПО СТРУМОПРОВІДНІЙ ЖИЛІ - плівка ПЕТ-Е (поліетилентерефталатна).
3.ІЗОЛЯЦІЯ з гуми типу РТІ-1.
4.ОБМОТКА – плівка ПЕТ-Е (поліетилентерефталатна).
5.ЗОВНІШНЯ ОБОЛОНКА - з гуми, типу РШТ-2.
Область застосування
Для приєднання до рухомих струмоприймачів при згинах з радіусом не менше 8 діаметрів кабелю, за відсутності впливу мастил та дизельного палива.
Технічні характеристики
Нормативна документація
ТУ У 31.3-13638750-002-2002
Номінальна напруга
0,66 кВ
Випробувальна напруга
2,5 кВ
Діапазон температур
Максимально допустима температура жили
• тривало, °С +75
Діапазон робочих температур, °С -40…+50
Радіус вигину
Мінімальний радіус вигину під час прокладання – 8D
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляційно-захисної оболонки, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження кабелів *, А |
| 1x10 | 11 | 3,3 | 210 | 88 | 144 |
| 1x16 | 12 | 3,3 | 280 | 96 | 189 |
| 1x25 | 15 | 3,6 | 400 | 120 | 240 |
| 1x35 | 16 | 3,8 | 510 | 128 | 298 |
| 1:50 | 19 | 4,2 | 690 | 152 | 362 |
| 1:70 | 21 | 4,4 | 930 | 168 | 437 |
| 1x95 | 24 | 4,8 | 1220 | 192 | 522 |
| 1x120 | 25 | 5,0 | 1480 | 200 | 609 |
| 1x150 | 29 | 5,4 | 1830 | 232 | 609 |
| 1x185 | 31 | 5,7 | 2210 | 248 | 609 |
| 1x240 | 36 | 5,9 | 2910 | 288 | 745 |
| 1x300 | 37 | 6,1 | 3430 | 296 | 745 |
| Default | |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 29 |
| Кількість жив | 1 |
| Конструкція кабелю | Гнучка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 232 |
| Максимальна робоча температура | 50 |
| Маса | 1.8 |
| Матеріал ізоляції | Гума |
| Матеріал оболонки | Гума |
| Матеріал струмопровідної жили | Мідь |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 660 |
| Перетин жили | 150 |
| Скрутка жив | Так |
| струмове навантаження | 609 |
| Термін служби | 25 |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Вологостійка |
| Упаковка | Котушка |
| Форма перерізу | Кругла |
