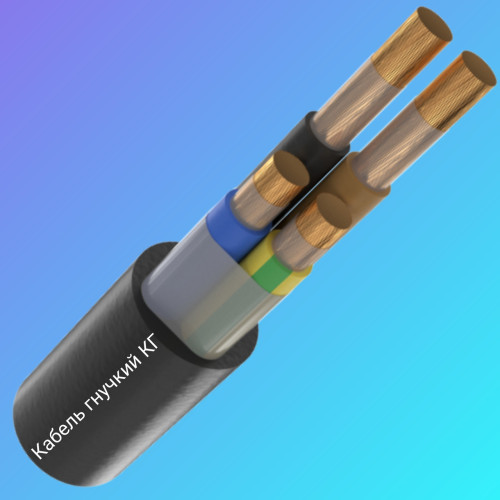

Кабель мідний гнучкий в гумовій ізоляції КГ 4х10
| Виробник: | Україна ТБ |
| Модель: | 71 |
| Наявність: | В наявності |
-
5.00 грн.
Кабель мідний гнучкий кг 4х10. Кабель гнучкий кг в гумовій ізоляції чотири жили на десять квадратів
Кабель гнучкий кг 4х10 в гумовій оболонці
КГ Кабелі силові гнучкі з мідними СПЖ, з гумовою ізоляцією, в гумовій оболонці на напругу 660 В
1.ТОКОПРОВІДНА ЖИЛА мідна або мідна луджена, багатодротяна, круглої форми, що відповідає класу 5 ДСТУ EN 60228:2015.
2.СЕПАРАТОР ПО СТРУМОПРОВІДНІЙ ЖИЛІ - плівка ПЕТ-Е (поліетилентерефталатна).
3.ІЗОЛЯЦІЯ з гуми типу РТІ-1.
4.ОБМОТКА – плівка ПЕТ-Е (поліетилентерефталатна).
5.ЗОВНІШНЯ ОБОЛОНКА - з гуми, типу РШТ-2.
Область застосування
Для приєднання до рухомих струмоприймачів при згинах з радіусом не менше 8 діаметрів кабелю, за відсутності впливу мастил та дизельного палива.
Технічні характеристики
Нормативна документація
ТУ У 31.3-13638750-002-2002
Номінальна напруга
0,66 кВ
Випробувальна напруга
2,5 кВ
Діапазон температур
Максимально допустима температура жили
• тривало, °С +75
Діапазон робочих температур, °С -40…+50
Радіус вигину
Мінімальний радіус вигину під час прокладання – 8D
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Масса кабеля, кг/км (ориенти-ровочно) | Мінімальний радіус вигину при прокладці, мм | Довго допустимі струмові навантаження кабелів *, А |
| 4х1,5 | 12 | 1,0 | 180 | 96 | 31 |
| 4х2,5 | 14 | 1,0 | 240 | 112 | 42 |
| 4x4.0 | 16 | 1,1 | 350 | 128 | 55 |
| 4x6,0 | 19 | 1,1 | 480 | 152 | 69 |
| 4x10 | 24 | 1,3 | 780 | 192 | 88 |
| 4x16 | 27 | 1,3 | 1090 | 216 | 116 |
| 4х25 | 33 | 1,5 | 1630 | 264 | 150 |
| 4x35 | 36 | 1,5 | 2090 | 288 | 180 |
| 4:50 | 42 | 1,7 | 3050 | 336 | 226 |
| 4x70 | 47 | 1,7 | 4100 | 376 | 272 |
| 4x95 | 56 | 1,9 | 5480 | 448 | 327 |
| 4x120 | 59 | 1,9 | 6600 | 472 | 385 |
| Default | |
| ДСТУ Кабель гнучкий в гумовій ізоляції КГ | ДСТУ EN 60228:2015 |
| ДСТУ кабель гнучкий з полівінілхлоридного пластикату (ПВХ) КГНВ | ДСТУ EN 60228:2015 |
| ТУ кабель гнучкий в гумовій ізоляції КГ | ТУ У 31.3-13638750-002-2002 |
| ТУ кабель гнучкий з полівінілхлоридного пластикату КГНВ | ТУ У 27.3-13638750-069:2013 |
