Провід СІП 4 4*95 СІП 4 4*95
| Виробник: | Україна ТБ |
| Модель: | 1443941687 |
| Наявність: | В наявності |
-
262.00 грн.
- 5000 або більше 260.00 грн.
СІП-4 4x95 ПРОВІД СИП ЧОТИРИ ЖИЛИ НА ДЕВ'ЯНОСТО П'ЯТЬ КВАДРАТ
Провід самонесучий з ізоляцією зі світлостабілізованого термопластичного поліетилену
Застосовуються для прокладки:
• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ
• відгалужень до введень у житлові будинки та господарські прибудови
СІП-4 4x95
ТУ У 31.3-00214534-014-2002
Провід самонесучий з ізоляцією зі світлостабілізованого термопластичного поліетилену

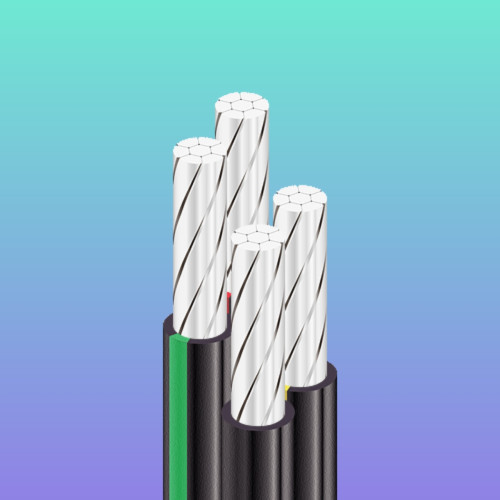

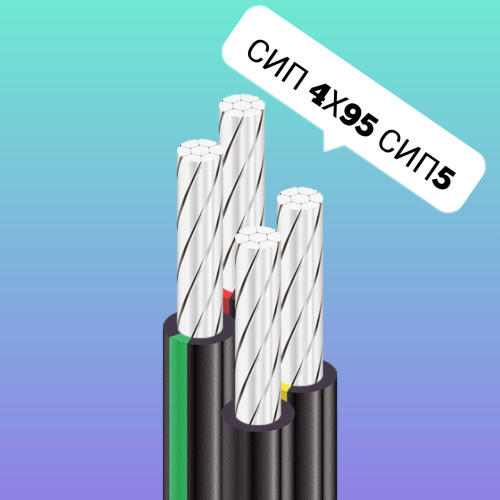

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Ізоляція зі світлостабілізованого термопластичного поліетилену
СІП-4 4x95
ТУ У 31.3-00214534-014-2002
Провід самонесучий з ізоляцією зі світлостабілізованого термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 0.6/1
Число та номінальний переріз фазних струмопровідних жил мм 2 4 x 95
Товщина фазної ізоляції мм 2
Допустимі струмові навантаження *
• тривало А 220
• при короткому замиканні (не більше 1 с) кА 6
Максимально допустима температура жили
• довгостроково ° С +70
• при короткому замиканні (не більше 5 с) ° С +135
Діапазон робочих температур °С-60. . . +50
Допустима температура прокладки (монтажу), не менше °С -20
Мінімальний радіус вигину при прокладанні мм 369
Розрахунковий зовнішній діаметр (довідково)** мм 36.9
Маса (орієнтовно) кг/км 1330

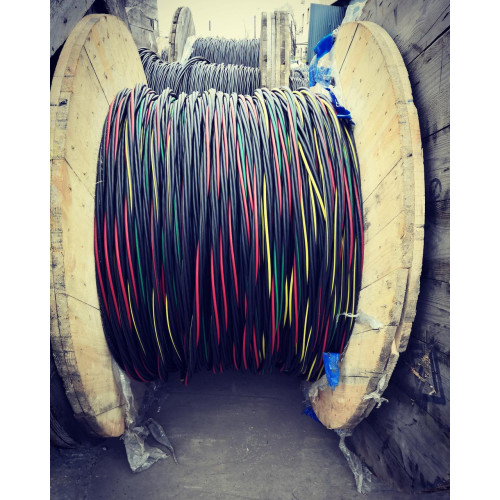

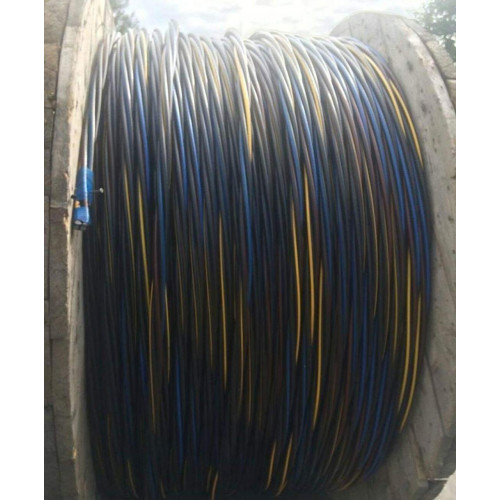

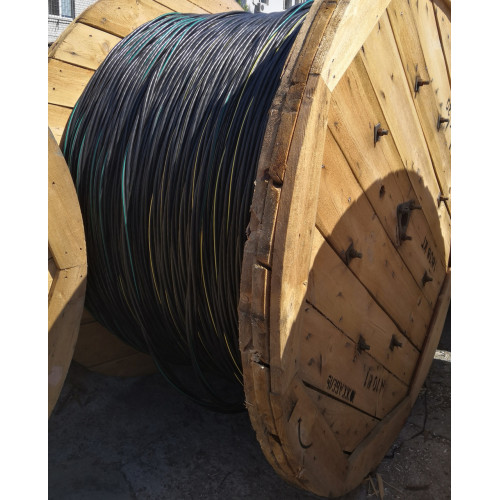

Розрахункова будівельна довжина та маса брутто при постачанні на барабанах м, т
№ 16а: 780 • 1.3
№ 18: 890 • 1.6
№ 20: 1430 • 2.5
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Довго допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25°С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2. Можливе відхилення зовнішнього діаметра від розрахункового. ±10%
| Число і номінальний переріз жив, мм2 | Наручний діаметр дроту, мм | Номінальна товщина ізоляції,мм | Маса дроту, кг/км (орієнтично) | Мінімаль-ний радіус вигину при прокладці, мм | Тривалість допустиме навантаження *, А | Припустиме токове навантаження при односекундному короткому замиканні*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
Тривалість допустимих точних навантажень розрахована на такі умови: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2
| Default | |
| ГОСТ | ГОСТ Р 52373-2005 |
| ГОСТ СІП5 | ГОСТ Р 52373-2005 |
| ДСТУ СІП3 | ДСТУ 4743:2007 |
| ДСТУ СІП4 | ДСТУ 4743:2007 |
| ДСТУ СІП5 | ДСТУ 4743:2007 |
| ДСТУ СІП5нг AsXSn | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ СІПн-3 | ДСТУ 4743:2007 |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| ТУ СІП 4 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП 5 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП3 | ТУ У 27.3-00214534-066:2013 |
| ТУ СІП5нг AsXSn | ТУ У 27.3-00214534-074:2013 |
| ТУ СІПн-3 | ТУ У 27.3-00214534-066:2013 |
| Ізоляція | Ізоляція зі світлостабілізованого термопластичного поліетилену. |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 36 |
| Кількість жив | 4 |
| кабель | леп |
| кабель сип | леп |
| кабель сип 4х95 | леп |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 369 |
| Максимальна робоча температура | 50 |
| Маса | 1.3 |
| Матеріал ізоляції | Пластмас |
| Матеріал оболонки | Пластмас |
| Матеріал струмопровідної жили | Алюміній |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 220 |
| Перетин жили | 95 |
| провід | леп |
| провід сип | леп |
| провід сип 4х95 | леп |
| Скрутка жил | чотири ізольованих жил кабелю скручені разом в один загальний джгут |
| Термін служби | 25 |
| Термоізоляція | Поліетилен |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Світлотермостійка |
| Упаковка | Котушка |
| Форма перерізу | Кругла |
