ААБЛ 3х185 – полное описание и технические характеристики

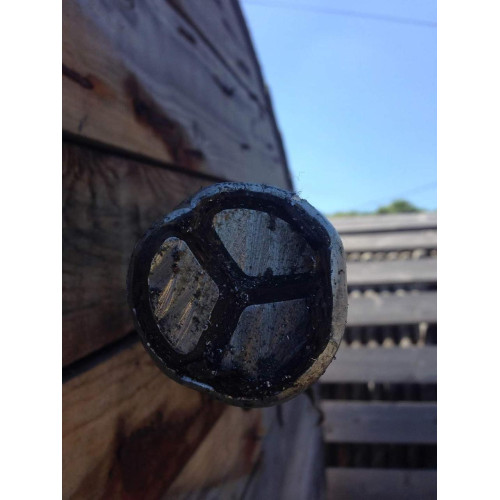

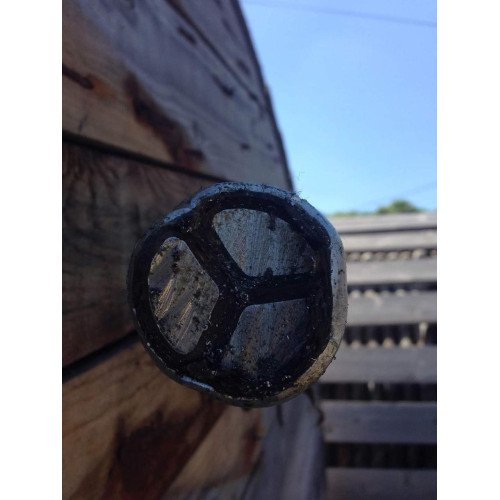

ААБЛ 3х185

Бренд:	Украина ТД
Модель:	562659249
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

ААБл 10 кВ 3x185 Кабель ААБл 10 кВ 3*185 Силовой кабель ААБЛ 10 кВ три жилы на сто восемьдесят пять квадрат

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) со средней коррозионной активностью без блуждающих токов

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

ААБл 3x185(ож)-10 ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
КОНСТРУКЦИЯ:
1	Алюминиевая токопроводящая жила
2	Бумажная пропитанная изоляция
3	Жгут из кабельной бумаги
4	Поясная изоляция
5	Экран из электропроводящей бумаги
6	Алюминиевая оболочка
7	Подушка под броню cо слоем пластмассовых лент
8	Броня из двух стальных лент
9	Наружный покров

ААБл 3x185(ож)-10
ГОСТ 18410-73

Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

3 x 185

Толщина изоляции между жилами

мм

5.5

Толщина изоляции жила-оболочка

мм

Толщина оболочки

мм

1.75

Длительно допустимые токовые нагрузки *

• при прокладке в воздухе

298

• при прокладке в грунте

275

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

1400

Разность уровней по трассе прокладки, не более

Наружный диаметр металлической оболочки (справочно)

мм

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

4700

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 18:	370 • 2.2
№ 20:	590 • 3.4
№ 22:	670 • 4.0

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %

#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240

Default
броня	Броня из двух стальных лент
вес кабеля в одном метре	4,7 кг
количество жил	3
наружный диаметр кабеля в с оболочкой	56 мм
поясная изоляция	Кабельная бумага – специальные длинноволокнистые ленты из сульфатной целлюлозы. Канифольно-масляный состав (химический компаунд) – смесь очищенного нефтяного масла, канифоли и петролатума, которой эта бумага полностью пропитана.
сечение жилы	185 мм2 квадратных
сечение кабеля	185 мм 2
Т У У	ГОСТ 18410-73
тип кабеля	силовой кабель алюминиевый бронированный для прокладки в земле маслонаполненный 6 кВ - 10 кВ
Толщина изоляции жила-болочка	4 мм
толщина оболочки	1,65 мм
Электрическое напряжение	6000 - 10000 вольт
Гарантийный срок	36
диапазон температур	° С -50 . . . +50
Жила	алюминий
Изоляция	Бумажная пропитанная изоляция
конструкция жилы	монолит сектор (треугольник)
Конструкция кабеля	Жесткая
Материал кабеля	Подушка под броню со слоем пластмассовых лент
Материал токопроводящей жилы	алюминий
Минимальный радиус изгиба (мм)	1400 мм
Минимальный радиус изгиба при прокладке	1400 мм
Наименование	Силовой кабель ААБл 10 кВ три жилы на сто восемьдесят пять квадрат
наружная оболочка	многослойный пирог, где верхним видимым материалом является склопряжая или кабельная пряжа, пропитанная битумным составом, или мелованный раствор (чтобы кабели не слипались между собой).
Область применения	для прокладки: • в земле (раншах) со средней коррозионной активностью без блуждающих токов • при наличии опасности механических повреждений без растяжения в эксплуатации
Покрытие кабеля	бумажная пропитанная изоляция, в алюминиевой оболочке, бронированные стальными лентами
Применение	для прокладки в земле 10 кВ
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип дополнительного покрытия	алюминиевая оболочка
Тип провода	Силовой
токовая нагрузка	275 А в земле
толщина фазной изоляции	5,5 мм
Упаковка	Барабан
