АПвЭАкВ 1х800 1х630 1х500 1х400 1х300 1х240 1х185 1х150 1х120 1х95 1х70

Кабели силовые бронированные алюминиевой проволокой с изоляцией из сшитого полиэтилена АПвЭАкВ, 1х800 1х630 1х500 1х400 1х300 1х240 1х185 1х150 1х120 1х95 1х70  ПвЭАкВ   1х800 1х630 1х500 1х400 1х300 1х240 1х185 1х150 1х120 1х95 1х70 на напряжение 6-35 кВ

Применение

ТУ У 31.3-00214534-017-2003

Кабели силовые одножильные с алюминиевой ТПЖ, изоляцией из сшитого полиэтилена, бронированные алюминиевой проволокой, с наружной оболочкой из ПВХ пластиката

Кабелю этой марки соответствуют аналоги иностранного производства:

Al/XLPE/CWS/PVC/AWA/PVC (GB) • YHAKXSAx (PL)

Благодаря немагнитной броне, кабели работают на переменном токе.

Технические требования к кабелям соответствуют IEC 60502-2

Кабели применяются для прокладки:

• в местах, где возможны механические воздействия на кабель, в т.ч. незначительные растягивающие усилия

• в помещениях, туннелях, каналах, шахтах, сухом грунте и на открытом воздухе под навесом

• одиночной прокладкой

Возможно изготовление кабелей с интегрированным волоконно-оптическим модулем.

Пример записи при заказе:

АПвЭАкВ-10 1x500/35 (ОМ) ТУ У 31.3-00214534-017-2003

В совокупности с системой DTS, интегрированный волоконно-оптический модуль может выполнять роль распределенного датчика температуры кабельной линии. Узнать больше.

Возможно изготовление кабеля с герметизированной токопроводящей жилой.

Пример записи при заказе:

АПвЭАкВ-10 1x500/35 (г) ТУ У 31.3-00214534-017-2003

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

Одножильные кабели силовые с медными или алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированные алюминиевой проволокой, в наружной оболочке из поливинилхлоридного пластиката.

 Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение Uo/U(Um) 3,6/6(7,2); 6/10(12); 8,7/15(17,5); 12/20(24); 18/30(36); 20,8/35(42) кВ номинальной частотой 50Гц для сетей с заземленной и изолированной нейтралью.

 Uo – номинальное напряжение между жилой и землей (изолированной нейтралью), на которое рассчитан кабель

 U – номинальное напряжение между жилами

 Um – максимальное значение напряжения сети, при котором может использоваться кабель.

Кабели применяются для прокладки в сухих, слабо коррозионно-активных грунтах, в помещениях, каналах и туннелях, шахтах, в местах, где возможны механические воздействия на кабель.

Допускается прокладка на трассах без ограничения разности уровней.

Кабели должны быть проложены в соответствии с действующими Правилами устройства электроустановок (ПУЭ).

Прокладка кабеля должна производиться в соответствии с действующей документацией, утвержденной в установленном порядке.

Типовая конструкция

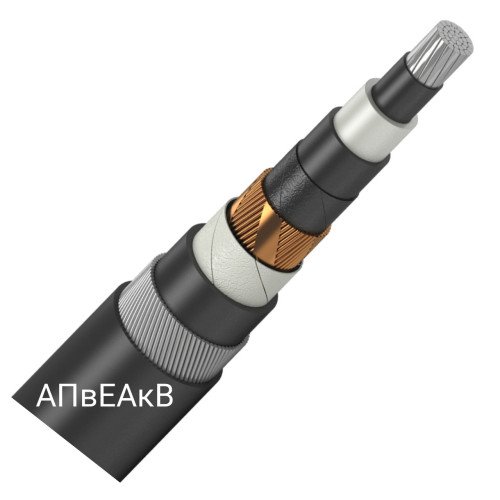

 Структура кабеля

 1. Токопроводящая жила – алюминиевая или медная, многопроволочная, уплотненная, круглой формы, сечением до 800мм2;

 2. Полупроводящий экран из сшиваемой композиции полиэтилена по токопроводящей жиле;

 3. Изоляция – сшитый полиэтилен;

 4. Полупроводящий экран из сшиваемой композиции полиэтилена из изоляции;

 5. Слой из полупроводящей водоблокирующей ленты;

 6. Экран – медные провода, скрепленные медной лентой;

 7. Внутренняя оболочка – поливинилхлоридный пластикат;

 8. Броня – круглые провода из алюминиевого сплава;

 9. Защитный шланг – поливинилхлоридный пластикат.

 Варианты исполнения

1. АПвЭАкВнг, ПвЭАкВнг – кабели с оболочкой из ПВХ пластиката, не распространяющей горение;

 АПвЭАкВнгд, ПвЭАкВнгд - кабели с оболочкой из ПВХ пластиката, не распространяющего горение, с низким выделением дыма и коррозионно-активных газов.

2. АПвЕгаАкВ, ПвЕгаАкВ – кабели с дополнительной поперечной герметизацией. Применение – то же, в т. ч. в сырых, частично затапливаемых помещениях.

Основные технико-эксплуатационные характеристики

Температура окружающей среды при эксплуатации от -50°С до +50°С. замыкании по условию не возгорания кабеля (длительность короткого замыкания не должна превышать 5с)+400°С Допустимая температура нагрева жил кабелей в аварийном режиме 130°С продолжительность работы кабелей в аварийном режиме не должна быть больше 8 часов в сутки и не более 1000 кабелей без предварительного подогрева производится по температуре не ниже -15°С. Минимальный радиус изгиба при прокладке не менее 20 диаметров кабеля
