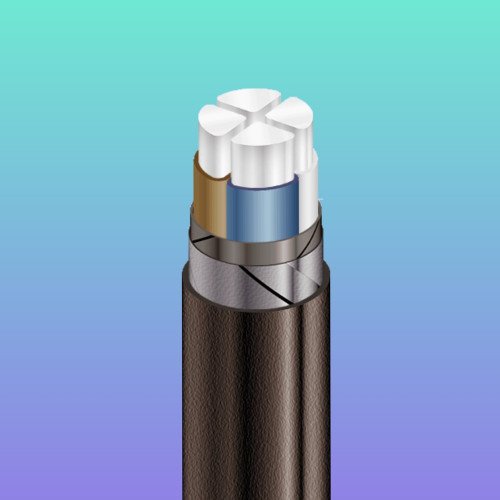

АВББШВ 4х120 силовой кабель бронированный
| Бренд: | Украина ТД |
| Модель: | 1538458571 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 439.00 грн.
АВБбШв 4x120 АВББШв 4*120 СИЛОВИЙ КОБЕЛЬ БРОНЬОВАНИЙ АЛЮМІЄВНИЙ АВББШВ
КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛІ
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Виробу цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночного прокладання
| АВБбШв 4x120 4*120 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 | |
| Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату | |
| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Ізоляція з ПВХ пластикату |
| 3 | Стрічкова поясна ізоляція |
| 4 | Броня з двох сталевих оцинкованих стрічок |
| 5 | Випресований захисний шланг із ПВХ пластикату |
| АВБбШв 4x120 4*120 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 | ||||||||
| Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 1 | ||||||
| Число та номінальний переріз струмопровідних жил | мм 2 | 4 x 120 | ||||||
| Товщина фазної ізоляції | мм | 1.6 | ||||||
| Тривало допустимі токові навантаження на змінному струмі промислової частоти * | ||||||||
| • під час прокладання в повітрі | А | 212 | ||||||
| • під час прокладання в ґрунті | А | 226 | ||||||
| Максимально допустима температура жили | ||||||||
| • тривало | ° С | +70 | ||||||
| • в аварійному режимі | ° С | +90 | ||||||
| • у разі короткого замикання | ° С | +160 | ||||||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||||||
| Мінімальний радіус вигину під час прокладання | мм | 315 | ||||||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 42 | ||||||
| Маса кабелю (орієнтовно) | кг/км | 2550 | ||||||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
| ||||||
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
| Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м | ||
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.ТОКОПРОВОДОВША ЖИЛА алюмінієва, однодротова або багатодротова, круглої або секторної форми. 2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату. 3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату. 4.БРОНЯ зі сталевих поцинкованих стрічок. 5. ВИПРЕСОВАНИЙ захисний шланг із полівінілхлоридного пластикату |
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм |
Тривало допустимі токові навантаження багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | під час прокладання в землі | |||||
| 4х70 | 36 | 1,4 | 1720 | 270 | 150 | 166 |
| 4х95 | 41 | 1,5 | 2150 | 308 | 183 | 199 |
| 4х120 | 41 | 1,5 | 2550 | 308 | 213 | 227 |
| 4х150 | 45 | 1,6 | 3050 | 338 | 243 | 255 |
| 4х185 | 49 | 1,7 | 3630 | 368 | 281 | 290 |
| 4х240 | 54 | 1,9 | 4360 | 405 | 334 | 338 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м | ||||||
#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16
#ВБШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240
| Default | |
| АВББШВ 4*120 | Броня из двух стальных оцинкованных лент |
| АВББШВ 4х120 | для прокладки в земле |
| Гарантийный срок | 36 |
| Кабель АВББШВ 4*120 | Толщина фазной изоляциимм1.6 |
| Кабель алюминиевый бронированный | 4*120 |
| КАЕБЛЬ АВББШВ 4х120 | изоляция из пвх пластиката |
| Количество жил | 4 |
| Конструкция кабеля | Жесткая |
| Максимальна допустимая температура жилы | при коротком замыкании° С+160 |
| Максимальная рабочая температура | 50 |
| Масса | 2.5 |
| Материал изоляции | Винил |
| Материал оболочки | Поливинилхлоридный пластикат |
| Материал токопроводящей жилы | алюминий |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 308 |
| Наличие изоляции | Да |
| Наружный диаметр | 41 |
| Номинальная токовая нагрузка, не более | 227 |
| Номинальное рабочее напряжение | 1000 |
| Область применения | в местах, где возможны механические воздействия на кабель, в т.ч. незначительные растягивающие усилия |
| Покрытие кабеля | бронированные стальными лентами |
| Применение | Для прокладки в земле |
| Сечение жилы | 120 |
| Силовой кабель АВББШВ 4*120 | трехфазный |
| Силовой кабель алюминиевый 4*120 | четырехжильный |
| Силовой кабель алюминиевый бронированный | 4*120 |
| Силовой кабель бронированный | 4*120 |
| Скрутка жил | Да |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | силовой кабель бронированный |
| Токовые нагрузки при прокладки воздухе | 212 А |
| Упаковка | Барабан |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
