АВББШВ 4х70 четырехжильный кабель

Бренд:	Украина ТД
Модель:	1538454377
Наличие:	В наличии

5.00 грн.
5000 или больше 330.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АВБбШв 4x70 АВББШв 4*70 Кабель бронированный четыре жилы на семьдесят квадрат

СИЛОВОЙ КАБЕЛЬ БРОНИРОВАННЫЙ АВББШв КАБЕЛЬ БРОНИРОВАННЫЙ АЛЮМИНИЕВЫЙ АВББШв

КАБЕЛЬ ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ АВББШв
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката

Кабели применяются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

• в местах, где возможны механические воздействия на кабель, в т.ч. незначительные растягивающие усилия

Возможно изготовление кабеля с многопроволочными токопроводящими жилами

Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ пленкой

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

АВБбШв 4x70 4*70 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката

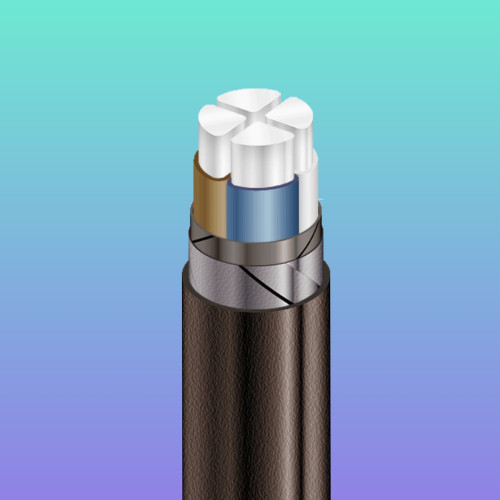

КОНСТРУКЦИЯ:
1	Алюминиевая токопроводящая жила
2	Изоляция из ПВХ пластиката
3	Ленточная поясная изоляция
4	Броня из двух стальных оцинкованных лент
5	Выпрессованый защитный шланг из ПВХ пластиката

АВБбШв 4x70 4*70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм 2

4 x 70

Толщина фазной изоляции

мм

1.4

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

149

• при прокладке в грунте

165

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+90

• при коротком замыкании

° С

+160

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

262.5

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

1700

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 16а:	780 • 1.6
№ 18:	890 • 2.0

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчет

1.ТОКОПРОВОДЯЩАЯ ЖИЛА алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы.

2.ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.

3.ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.

4.БРОНЯ из стальных оцинкованных лент.

5.ВЫПРЕССОВАНЫЙ защитный шланг из поливинилхлоридного пластиката

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А

					при прокладке на воздухе	при прокладке в земле
4х70	36	1,4	1720	270	150	166
4х95	41	1,5	2150	308	183	199
4х120с	41	1,5	2550	308	213	227
4х150с	45	1,6	3050	338	243	255
4х185с	49	1,7	3630	368	281	290
4х240с	54	1,9	4360	405	334	338
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

#авббшв4х95 #авббшв4Х120 #авббшв4Х150 #авббшв4Х185 #авббшв4Х240 #4Х95 #авббшв4Х70 #авббшв4Х50 #авббшв4Х35 #авббшв4Х25 #авббшв4Х16 #авббшв2Х16

#ВББШВ4Х16 #ВББШВ4Х25 #ВББШВ4Х35 #ВББШВ4Х50 #ВББШВ4Х70 #ВББШВ4Х95 #ВББШВ4Х120 #ВББШВ4Х185 #ВББШВ4Х240

Default
вес кабеля в одном метре	1,7 кг
ГОСТ	ГОСТ 16442-80
ГОСТ АВББШв	ГОСТ 16442-80
ГОСТ АВББШв нгд	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
количество жил	4
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой	35 мм
сечение кабеля	70 мм квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель алюминиевый бронированный
ту кабеля алюминиевого негорючего дымо- и газовыделение нгд	ТУ У 31.3-00214534-018-2003
ту кабеля алюминиевого негорючего нгд	ТУ У 31.3-00214534-018-2003
ту кабеля алюминиевого бронированного АВББШв	ТУ У 31.3-00214534-048:2007
ту кабеля алюминиевого бронированного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 1000 вольт
АВББШВ 4х70	для прокладки в земле
Гарантийный срок	36
защитный шланг	ПВХ ПЛАСТИКАТ
Кабель АВББВШ 4х70	броня из двух стальных оцинкованных лент
Кабель бронированный 4х70	трехфазный
Кабель бронированный АВББШВ 4х70	четырехжильный
Количество жил	4
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	при коротком замыкании° С+160
Максимальная рабочая температура	50
Масса	1.7
Материал изоляции	Винил
Материал кабеля	ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба	270
Минимальный радиус изгиба (мм)	262 мм
Наличие изоляции	Да
Наружный диаметр	36
Номинальная токовая нагрузка, не более	166
Номинальное рабочее напряжение	1000
Область применения	Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды • в местах, где возможны механические воздействия на кабель, в т.ч. незначительные растягивающие усилия
Покрытие кабеля	бронированные стальными лентами
поясная изоляция	ПВХ ПЛАСТИКАТ
Применение	силовой кабель алюминиевый бронированный для прокладки в земле
радиальная толщина изоляции	Толщина фазной изоляциимм1.4
Сечение жилы	70
Силовой кабель АВББВШ 4х70	изоляция из пвх пластиката
Силовой кабель алюминиевый бронированный	4х70
Силовой кабель бронированный	4х70
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Термоизоляция	Поливинилхлорид
Тип внешней оболочки	Влагостойкая
Тип провода	четырехжильный кабель
токовая нагрузка	149 А
Токовые нагрузки при прокладки воздухе	149 А
Упаковка	Барабан
Форма сечения	Круглая
Цвет	черный
Цвет изоляции	Черный
