Кабель алюминиевый высоковольтный бронированный 6 кВ АВБбшв 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240

АВБбШв-6 Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката, на напряжение 6 кВ

Область применения Для стационарной прокладки одиночных кабельных линий в помещениях, каналах, туннелях, в условиях агрессивной среды, в местах, где есть действие блуждающих токов, где возможны механичные воздействия на кабель, если кабель не поддается значительным растягивающим усилиям. При групповой прокладке обязательно применение средств огнезащиты

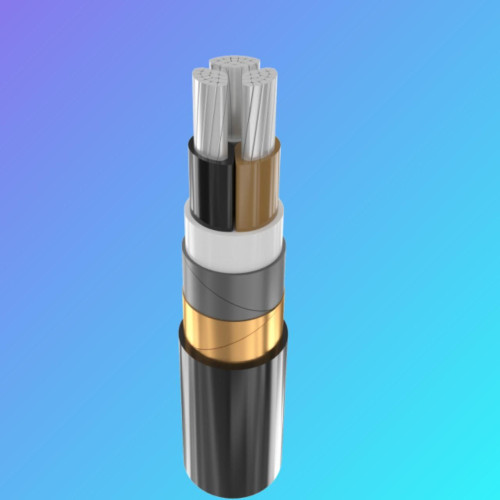

Конструкция

1.ТОКОПРОВОДЯЩАЯ ЖИЛА алюминиевая однопроволочная или многопроволочная, круглой или секторной формы.

2.ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.

3.ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.

4.ЭЛЕКТРОПРОВОДЯЩИЙ ЭКРАН в виде обмотки из электропроводящего полимерного материала.

5.МЕТАЛИЧЕСКИЙ ЭКРАН в виде обмотки из двух медных лен.

6.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ из синтетических лент или лент из поливинилхлоридного пластиката.

7.БРОНЯ из стальных оцинкованных лент

8.ВЫПРЕССОВАНЫЙ защитный шланг из поливинилхлоридного пластиката

Технические характеристики
Нормативная документация
ТУ У 27.3-13638750-091:2019

Номинальное напряжение
6 кВ

Испытательное напряжение
15 кВ

Диапазон температур
Максимально допустимая температура жилы

• длительно, °С+70

• в аварийном режиме, °С+90

• при коротком замыкании, °С+160

Диапазон рабочих температур, °С -50…+50

Радиус изгиба
Минимальный радиус изгиба при прокладке –7,5D

Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

Цены уточняйте
