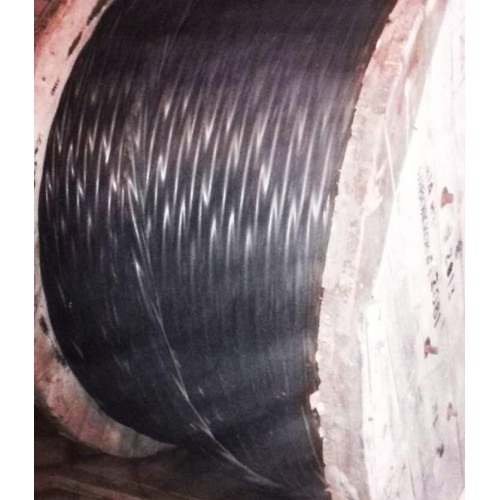

Кабель АВВГ 4х185 трёхфазный
| Бренд: | Украина ТД |
| Модель: | 1443053849 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 4.00 грн.
+380981292789
Заказ только по телефону
|
АВВГ 4x185 |
||
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката | ||
| Кабели применяются для прокладки: | ||
| • одиночной прокладкой | ||
| • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды | ||
| Возможно изготовление кабеля с многопроволочными токопроводящими жилами | ||
| Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката | ||
| Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000 | ||
| Изделия данной марки отвечают требованиям: | ||
|
• стойкость к распространению пламени при одиночной прокладке
|
||
| АВВГ 4x185 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
|
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката | |

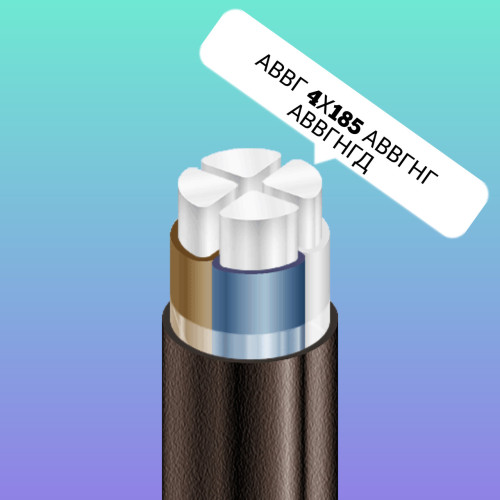

| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Изоляция из ПВХ пластиката |
| 3 | Наружная оболочка из ПВХ пластиката |
| АВВГ 4x185 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 |
||||||||
| Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката | ||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||||
| Номинальное напряжение | кВ | 1 | ||||||
| Число и номинальное сечение токопроводящих жил | мм 2 | 4 x 185 | ||||||
| Толщина фазной изоляции | мм | 2 | ||||||
| Длительно допустимые токовые нагрузки на переменном токе промышленной частоты * | ||||||||
| • при прокладке в воздухе | А | 280 | ||||||
| • при прокладке в грунте | А | 290 | ||||||
| Максимально допустимая температура жилы | ||||||||
| • длительно | ° С | +70 | ||||||
| • в аварийном режиме | ° С | +90 | ||||||
| • при коротком замыкании | ° С | +160 | ||||||
| Диапазон рабочих температур | ° С | -50 . . . +50 | ||||||
| Минимальный радиус изгиба при прокладке | мм | 337.5 | ||||||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 45 | ||||||
| Масса кабеля (ориентировочно) | кг/км | 2890 | ||||||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
|
||||||
| Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . | ||||||||
| При заказе строительную длину изделия необходимо согласовывать с изготовителем | ||||||||
| * Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м | ||||||||
| ** Возможно отклонение наружного диаметра от расчетного до ± 10 % | ||||||||

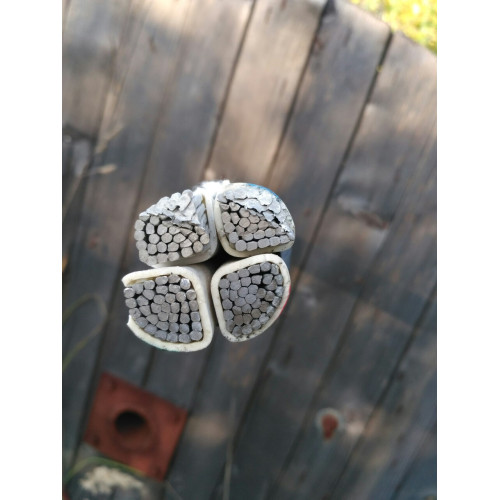

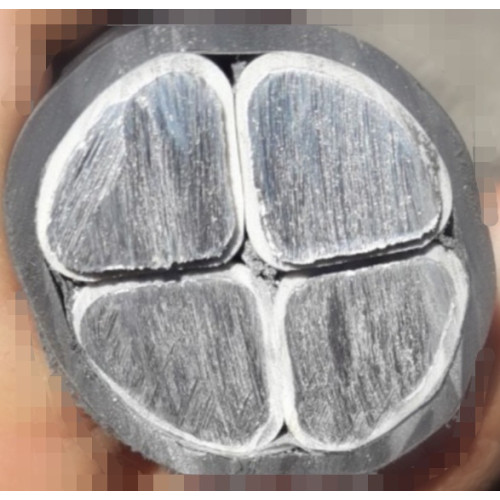

1.ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы
2.ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката.
3.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).
4.НАРУЖНАЯ ОБОЛОЧКА- из поливинилхлоридного пластиката, допускается повторение оболочкой формы скрутки
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| 4х70 | 32 | 1,4 | 1270 | 240 | 150 | 166 |
| 4х95 | 34 | 1,5 | 1600 | 255 | 183 | 199 |
| 4х120с | 38 | 1,5 | 2060 | 285 | 213 | 227 |
| 4х150с | 41 | 1,6 | 2470 | 308 | 243 | 255 |
| 4х185с | 45 | 1,7 | 3000 | 338 | 281 | 290 |
| 4х240с | 50 | 1,9 | 3710 | 375 | 334 | 338 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
| Default | |
| Гарантийный срок | 36 |
| Длина в упаковке | 500 |
| кабель аввг 4х185 | аввг 4х185 |
| Конструкция кабеля | Жесткая |
| Материал токопроводящей жилы | алюминий |
| наружная оболочка | ПВХ ПЛАСТИКАТ |
| Применение | одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды |
| Срок службы | 25 |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | Силовой |

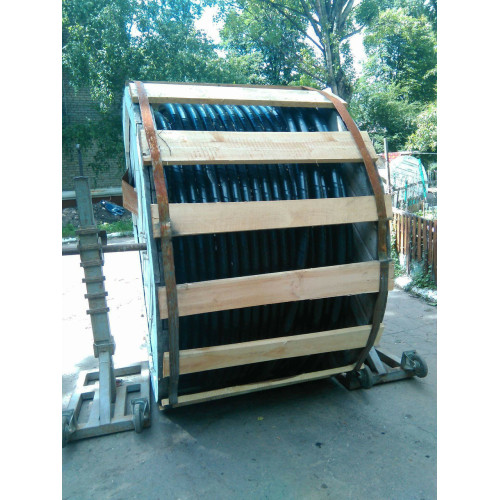

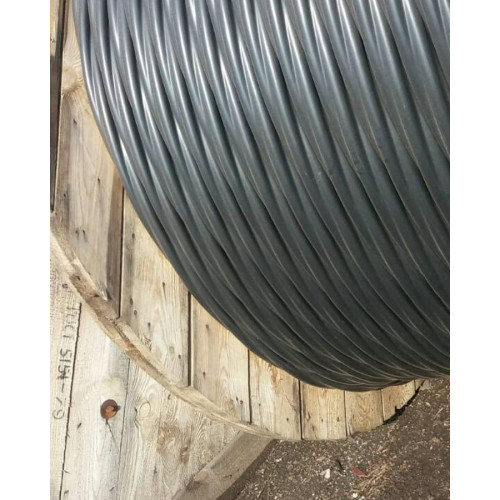

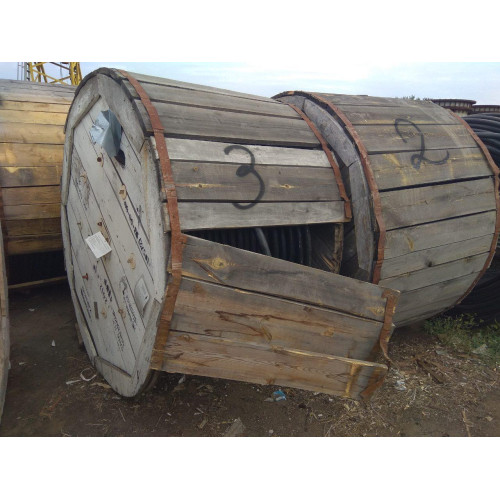

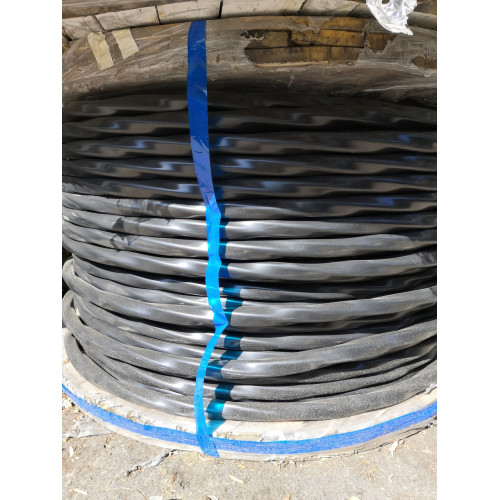

| Упаковка | Катушка |
| Цвет изоляции | Черный |
