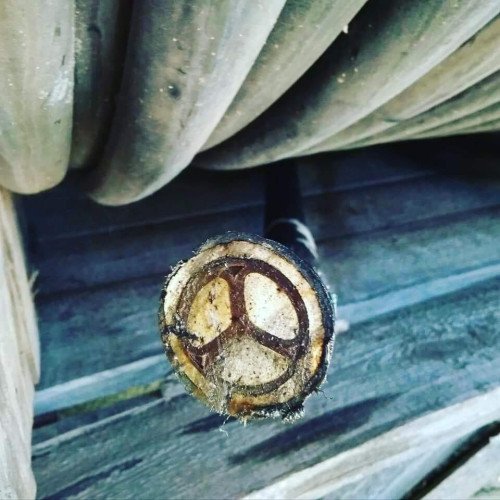

АСБл 10 кВ 3х120

ГОСТ 18410-73

Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) с высокой коррозионной активностью без блуждающих токов

• в земле (траншеях) со средней коррозионной активностью, в т. ч. с наличием блуждающих токов

• в шахтах, не опасных по газу и пыли

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

АСБл 3x120(ож)-10 кВ
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами

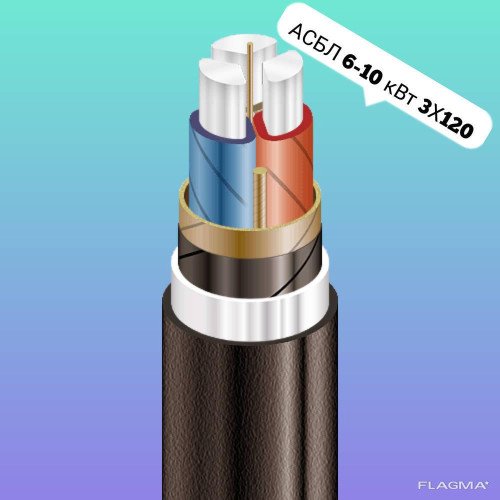

КОНСТРУКЦИЯ:
1 Алюминиевая токопроводящая жила
2 Бумажная пропитанная изоляция
3 Жгут из кабельной бумаги
4 Поясная изоляция
5 Экран из электропроводящей бумаги
6 Свинцовая оболочка
7 Подушка под броню cо слоем пластмассовых лент
8 Броня из двух стальных лент
9 Наружный покров


АСБл 3x120(ож)-10 кВ
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 10
Число и номинальное сечение токопроводящих жил мм 2 3 x 120
Толщина изоляции между жилами мм 5.5
Толщина изоляции жила-оболочка мм 4
Толщина оболочки мм 1.52
Длительно допустимые токовые нагрузки *
• при прокладке в воздухе А 234
• при прокладке в грунте А 218
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 750
Разность уровней по трассе прокладки, не более м 15
Наружный диаметр металлической оболочки (справочно) мм 38
Расчетный наружный диаметр кабеля (справочно) ** мм 50
Масса кабеля (ориентировочно) кг/км 5120
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 16а:  410 • 2.4
№ 18:  460 • 2.8
№ 20:  740 • 4.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %
