Силовой кабель алюминиевый АВВГ 4Х70 – полное описание и технические характеристики


Силовой кабель алюминиевый АВВГ 4Х70

Бренд:Украина ТД
Модель: 1443065566
Наличие: В наличии

  • 5.00 грн.

  • 5000 или больше 4.00 грн.
+380981292789
Заказ только по телефону



АВВГ 4x70 Кабель алюминиевый АВВГ 4*70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:• одиночной прокладкой• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды Возможно изготовление кабеля с многопроволочными токопроводящими жилами Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке



АВВГ 4x70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

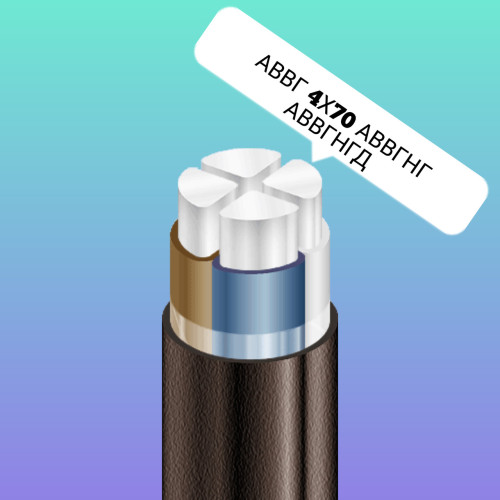

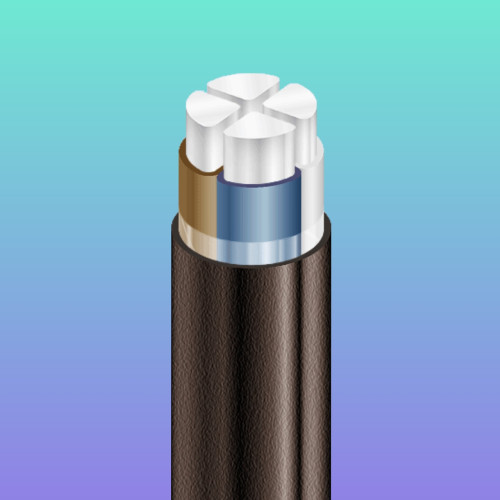

КОНСТРУКЦИЯ:
1 Алюминиевая токопроводящая жила
2 Изоляция из ПВХ пластиката

3 Наружная оболочка из ПВХ пластиката



АВВГ 4x70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 4 x 70
Толщина фазной изоляции мм 1.4
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 149
• при прокладке в грунте А 165
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 232.5
Расчетный наружный диаметр кабеля (справочно) ** мм 31
Масса кабеля (ориентировочно) кг/км 1250

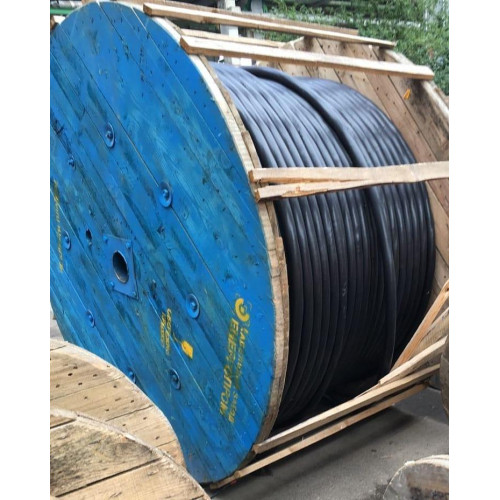

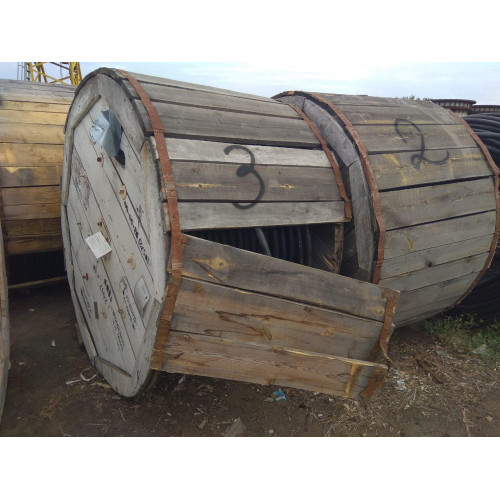

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 14:  610 • 0.9
№ 16а:  990 • 1.5









АВВГ 4x70
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 4 x 70
Толщина фазной изоляции мм 1.4
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 149
• при прокладке в грунте А 165
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 232.5
Расчетный наружный диаметр кабеля (справочно) ** мм 31
Масса кабеля (ориентировочно) кг/км 1250
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т





Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

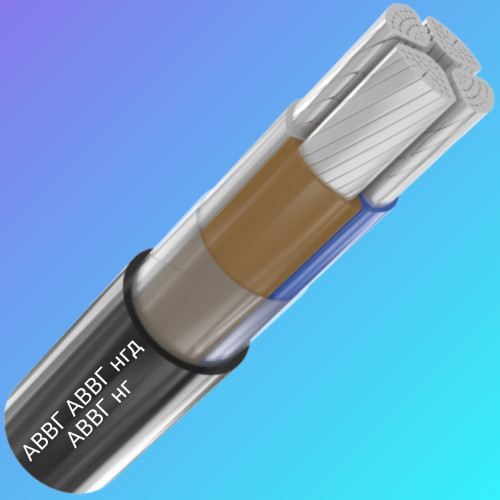

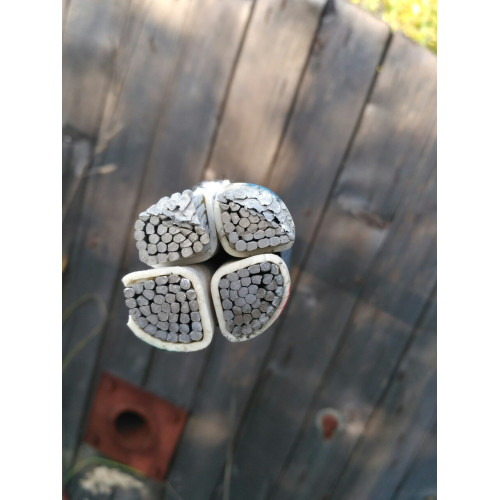

1.ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы

2.ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката.

3.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4.НАРУЖНАЯ ОБОЛОЧКА- из поливинилхлоридного пластиката, допускается повторение оболочкой формы скрутки



Число и номинальное сечение жил, мм2 Наружный диаметр кабеля, мм Номинальная толщина изоляции,мм Масса кабеля, кг/км (ориенти-ровочно) Минималь-ный радиус изгиба при прокладке, мм Длительно допустимые токовые нагрузки  многожильных кабелей на переменном токе*, А
при прокладке на воздухе при прокладке в земле
 4х70 32 1,4 1270 240 150 166
 4х95 34 1,5 1600 255 183 199
 4х120с 38 1,5 2060 285 213 227
 4х150с 41 1,6 2470 308 243 255
 4х185с 45 1,7 3000 338 281 290
 4х240с 50 1,9 3710 375 334 338
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м




Default
вес кабеля в одном метре 1,25 кг
количество жил 4
наружный диаметр кабеля в с оболочкой 31 мм
сечение кабеля 70 мм квадратных
тип кабеля силовой кабель алюминиевый в пвх изоляции
Электрическое напряжение 400 - 1000 вольт
Гарантийный срок 36
Конструкция кабеля Гибкая
Материал кабеля ИЗОЛЯЦИЯ из поливинилхлоридного пластиката
Минимальный радиус изгиба (мм) 232 мм
Срок службы 25
Тип внешней оболочки Влагостойкая
Тип провода Силовой
токовая нагрузка 149 А
Упаковка Барабан
Цвет черный
Цвет изоляции Черный
