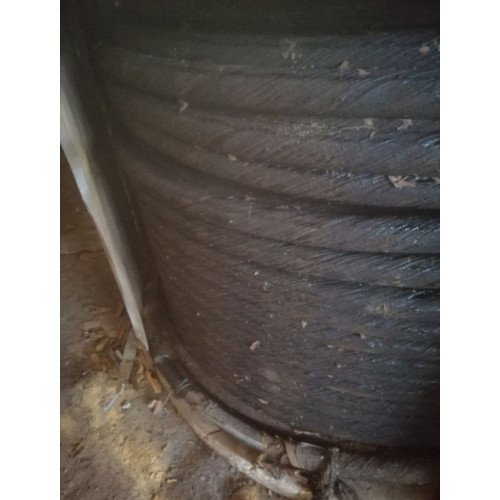

ААБл 10 кВ  3х150 Кабель ААБл 10 кВ 3*150
ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) со средней коррозионной активностью без блуждающих токов

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

 ААБл 3x150(ож)-10
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
КОНСТРУКЦИЯ:
1 Алюминиевая токопроводящая жила
2 Бумажная пропитанная изоляция
3 Жгут из кабельной бумаги
4 Поясная изоляция
5 Экран из электропроводящей бумаги
6 Алюминиевая оболочка
7 Подушка под броню cо слоем пластмассовых лент
8 Броня из двух стальных лент
9 Наружный покров


ААБл 3x150(ож)-10
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 10
Число и номинальное сечение токопроводящих жил мм 2 3 x 150
Толщина изоляции между жилами мм 5.5
Толщина изоляции жила-оболочка мм 4
Толщина оболочки мм 1.65
Длительно допустимые токовые нагрузки *
• при прокладке в воздухе А 264
• при прокладке в грунте А 246
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 1325
Разность уровней по трассе прокладки, не более м 15
Наружный диаметр металлической оболочки (справочно) мм 41
Расчетный наружный диаметр кабеля (справочно) ** мм 53
Масса кабеля (ориентировочно) кг/км 4130
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 18:  400 • 2.1
№ 20:  630 • 3.2

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10
