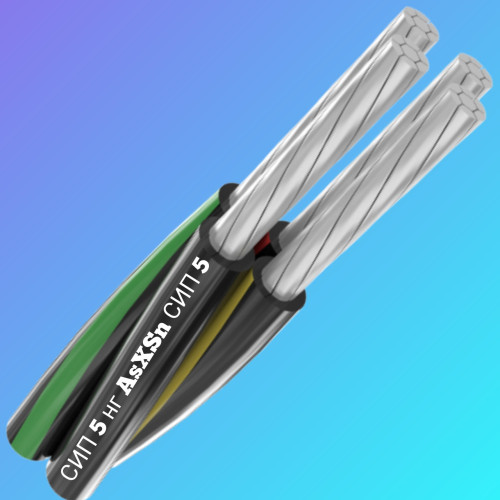

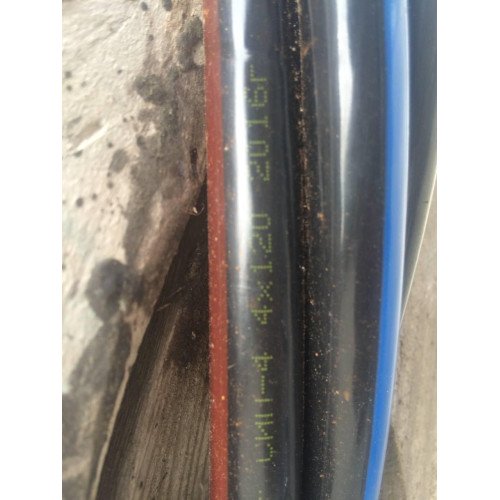

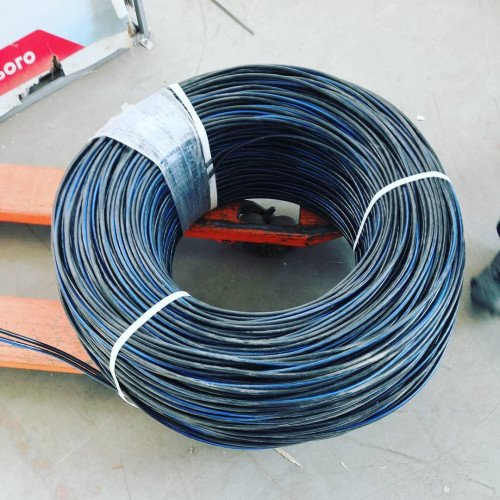

СИП 5 4*25 ASXSN 4*25 СИП 5 нг 4*25
| Бренд: | Украина ТД |
| Модель: | 1442576938 |
| Наличие: | В наличии |
-
108.00 грн.
- 5000 или больше 100.00 грн.
СИП 5 нг 4х25 AsXSn 4*25 СИП 5 4х25 СИП 5 4*25
Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения
Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки
ТУ У 27.3-00214534-074:2013
Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке
| СИП 5 нг 4х25 AsXSn 4*25 ТУ У 27.3-00214534-074:2013 |
|
| Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения | |

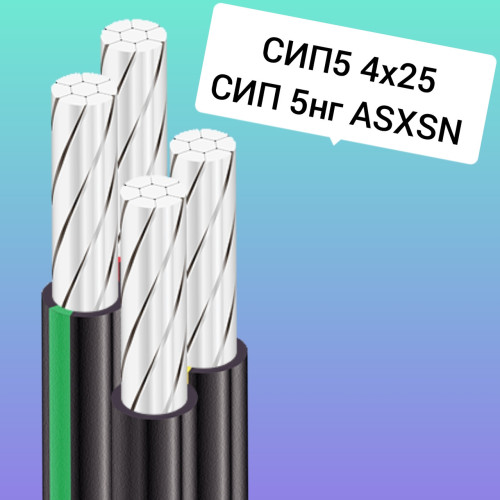

| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая многопроволочная уплотненная токопроводящая жила |
| 2 | Изоляция из полимерной композиции, не распространяющей горение |
| Примечание: общая скрутка проводов на рисунке не показана | |
| СИП 5 нг 4х25 AsXSn 4*25 ТУ У 27.3-00214534-074:2013 |
||||||||
| Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения | ||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||||
| Номинальное напряжение | кВ | 0.6 / 1 | ||||||
| Число и номинальное сечение фазных токопроводящих жил | мм 2 | 4 x 25 | ||||||
| Толщина фазной изоляции | мм | 1.4 | ||||||
| Допустимые токовые нагрузки * | ||||||||
| • длительно | А | 130 | ||||||
| • при коротком замыкании (не более 1 с) | кА | 2.3 | ||||||
| Максимально допустимая температура жилы | ||||||||
| • длительно | ° С | +90 | ||||||
| • при коротком замыкании (не более 5 с) | ° С | +250 | ||||||
| Диапазон рабочих температур | ° С | -60 . . . +50 | ||||||
| Допустимая температура прокладки (монтажа), не менее | ° С | -20 | ||||||
| Минимальный радиус изгиба при прокладке | мм | 209 | ||||||
| Расчетный наружный диаметр (справочно) ** | мм | 20.9 | ||||||
| Масса (ориентировочно) | кг/км | 400 | ||||||
| Расчетная строительная длина и масса брутто при поставке на барабанах | м, т |
|
||||||
Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2** Возможно отклонение наружного диаметра от расчетного до ± 10 %
1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.
2.ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение
| Число и номинальное сечение жил, мм2 | Наружный диаметр провода, мм | Номинальная толщина изоляции,мм | Масса провода, кг/км (ориентировочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимая токовая нагрузка *, А | Допустимая токовая нагрузка при односекундном коротком замыкании*, кА |
| 4х16 | 17,6 | 1,3 | 270 | 176 | 100 | 1,5 |
| 4х25 | 20,8 | 1,3 | 390 | 208 | 130 | 2,3 |
| 4х35 | 23,2 | 1,3 | 510 | 232 | 160 | 3,2 |
| 4х50 | 26,6 | 1,5 | 680 | 266 | 195 | 4,6 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2 | ||||||
СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена #СИПКАБЕЛЬ #СИП #КАБЕЛЬСИП #ПРОВОДСИП #СИП16 #СИП #ПРОВОДА #ВВГ
| Default | |
| ГОСТ | ГОСТ Р 52373-2005 |
| ГОСТ СИП5 | ГОСТ Р 52373-2005 |
| ДСТУ СИП3 | ДСТУ 4743:2007 |
| ДСТУ СИП4 | ДСТУ 4743:2007 |
| ДСТУ СИП5 | ДСТУ 4743:2007 |
| ДСТУ СИП5нг AsXSn | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ СИПн-3 | ДСТУ 4743:2007 |
| Количество жил в общем кабеле | От 7 до 37 жил (в зависимости от маркоразмера кабеля). |
| Конструктивные элементы кабеля: | 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается |
| Конструкция токопроводящей жилы (на каждую фазу) | Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы). |
| ТУ CИП 5 | ТУ У 31.3-00214534-014-2002 |
| ТУ СИП 4 | ТУ У 31.3-00214534-014-2002 |
| ТУ СИП3 | ТУ У 27.3-00214534-066:2013 |
| ТУ СИП5нг AsXSn | ТУ У 27.3-00214534-074:2013 |
| ТУ СИПн-3 | ТУ У 27.3-00214534-066:2013 |
| Гарантийный срок | 36 |
| Изоляция | ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение |
| Количество жил | 4 |
| Максимальная рабочая температура | 50 |
| Масса | 0.4 |
| Материал изоляции | Пластмасс |
| Материал оболочки | Самозатухающий полиэтилен |
| Материал токопроводящей жилы | алюминий |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 209 |
| Наличие изоляции | Да |
| Направление скрутки | Правое |
| Наружный диаметр | 20 |
| Номинальная токовая нагрузка, не более | 130 |
| Номинальное рабочее напряжение | 1000 |
| Применение | Для прокладки воздушных линий 1 кВ |
| Сечение жилы | 25 |
| Скрутка жил | четыре изолированных жил кабеля скручены вместе в один общий жгут |
| Срок службы | 25 |
| Термоизоляция | Полиэтилен |
| Тип внешней оболочки | Пониженная горючесть |
| Тип провода | Монтажный |
| толщина фазной изоляции | 1,4 мм |

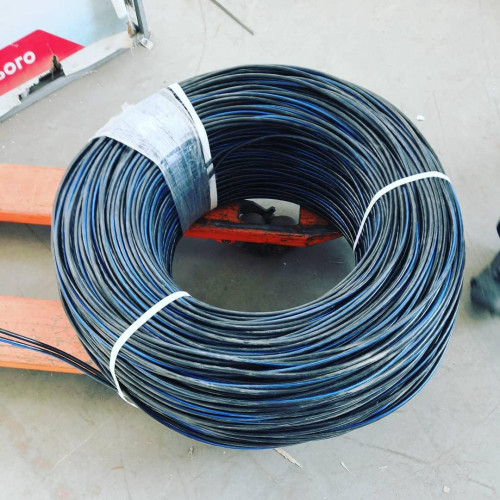

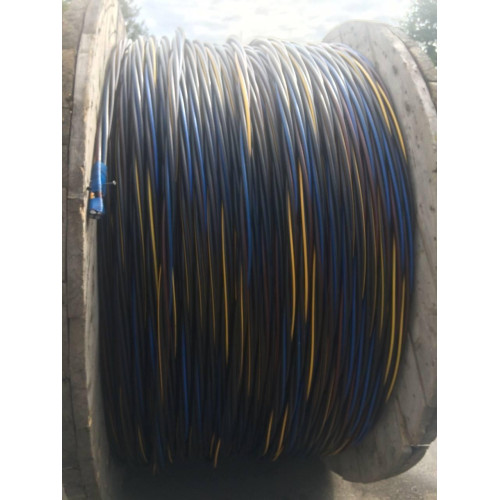

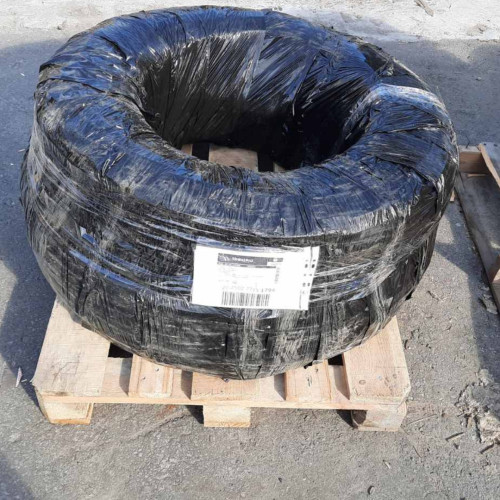

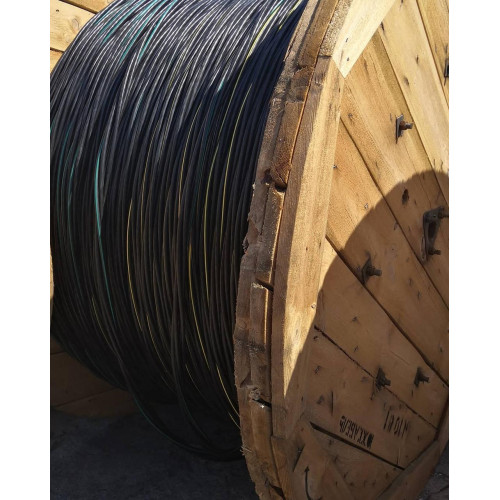

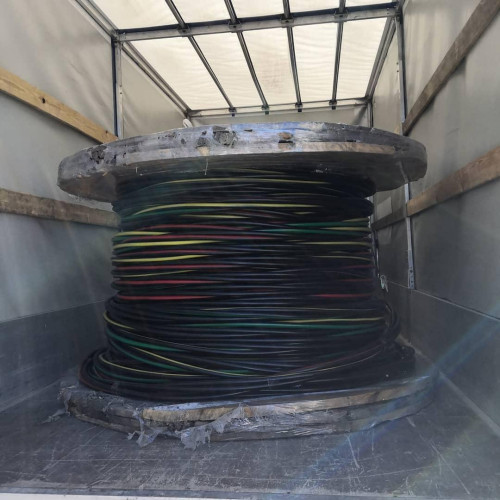

| Упаковка | Барабан |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
