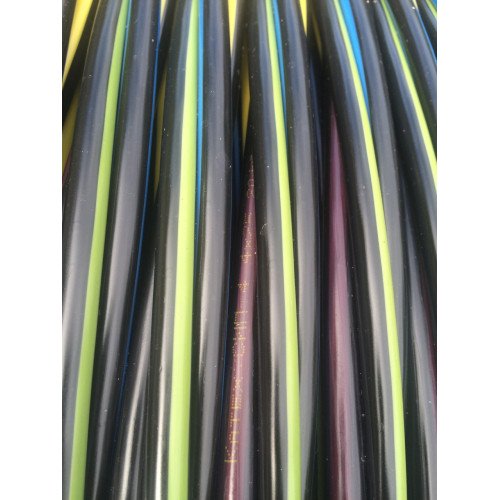

СІП 4 4х95
| Виробник: | Україна ТБ |
| Модель: | 1443941606 |
| Наявність: | В наявності |
-
263.00 грн.
- 5000 або більше 255.00 грн.
СІП-4 4x95 ПРОВІД СИП ЧОТИРИ ЖИЛИ НА ДЕВ'ЯНОСТО П'ЯТЬ КВАДРАТ
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
Застосовуються для прокладання:
• повітряних ліній електропередавання (ВЛ) на напругу до 0,6/1 кВ
• відгалуження до введення в житлові будинки та господарські прибудови
| СІП-4 4x95 ТУ У 31.3-00214534-014-2002 |
|
| Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену | |
| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва багатодротова ущільнена струмопровідна жила |
| 2 | Ізоляція зі світлостабілізованого термопластичного поліетилену |
| СІП-4 4x95 ТУ У 31.3-00214534-014-2002 |
||||||||
| Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 95 | ||||||
| Товщина фазної ізоляції | мм | 2 | ||||||
| Допустимі токові навантаження * | ||||||||
| • тривало | А | 220 | ||||||
| • за короткого замикання (не більш ніж 1 с) | кА | 6 | ||||||
| Максимально допустима температура жили | ||||||||
| • тривало | ° С | +70 | ||||||
| • у разі короткого замикання (не більш ніж 5 с) | ° С | +135 | ||||||
| Діапазон робочих температур | ° С | -60 . . . +50 | ||||||
| Допустима температура прокладання (монтажу), не менш ніж | ° С | -20 | ||||||
| Мінімальний радіус вигину під час прокладання | мм | 369 | ||||||
| Розрахунковий зовнішній діаметр (праворуч) ** | мм | 36.9 | ||||||
| Маса (орієнтовно) | кг/км | 1330 | ||||||
| Розрахункова будівельна довжина та маса брутто під час постачання на барабанах | м, т |
|
||||||
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр дроту, мм | Номінальна товщина ізоляції, мм | Маса дроту, кг/км (орієнтовно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустиме струмове навантаження*, А | Допустиме струмове навантаження за односекундного короткого замикання*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
#СІП2Х16 #СІП2Х25 #СІП4Х16 #СІП4Х25 #СІП4Х35 #СІП4Х50 #СІП4Х70 #СІП4Х95 #СІП4Х120 #СІП5_2Х16 #СІП5_2Х25 #СІП5_4Х16 #СІП5_4Х25 #СІП5_4Х35 #СІП5_4Х50 #СІП5_4Х70 #СІП5_4Х95 #СІП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесмувальний_провід #самонесмувальний_нігорючий_провід #купити_дріт #купити_сип_провід #повітряний дріт #сип_провод_цена
#СИПКАБЕЛЬ #СІП #КАБЕЛЬСІП #ПРОВОДСІП #СІП16 #СІП #ПРОВОДА #ВГ
| Default | |
| вага кабеля в одному метрі | 1,27 кг |
| ГОСТ | ГОСТ Р 52373-2005 |
| ГОСТ СІП5 | ГОСТ Р 52373-2005 |
| ДСТУ СІП3 | ДСТУ 4743:2007 |
| ДСТУ СІП4 | ДСТУ 4743:2007 |
| ДСТУ СІП5 | ДСТУ 4743:2007 |
| ДСТУ СІП5нг AsXSn | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ СІПн-3 | ДСТУ 4743:2007 |
| Електрична напруга | 400 - 1000 Вольт |
| зовнішній діаметр кабелю з оболонкою | 35 мм |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| січення кабеля | 95 мм2 квадратних |
| січеня жили | 95 мм2 |
| ТУ СІП 4 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП 5 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП3 | ТУ У 27.3-00214534-066:2013 |
| ТУ СІП5нг AsXSn | ТУ У 27.3-00214534-074:2013 |
| ТУ СІПн-3 | ТУ У 27.3-00214534-066:2013 |
| Ізоляція | Ізоляція зі світлостабілізованого термопластичного поліетилену. |
| Застосування | кабель для прокладки повітрі самонесучий |
| Гарантійний термін | 36 |
| кабель | леп |
| кабель сип | леп |
| кабель сип 4х95 | леп |
| Колір | чорний-червоний-синій-зелений-жовтий |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальний радіус вигину (мм) | 369 |
| Матеріал струмопровідної жили | алюміній |
| провід | леп |
| провід сип | леп |
| провід сип 4х95 | леп |
| Скрутка жил | чотири ізольованих жил кабелю скручені разом в один загальний джгут |
| струмове навантаження | 220 А |
| Термін служби | 25 |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Світлотермостійка |
| токове навантаження | 220 А |
| Упаковка | Котушка |
