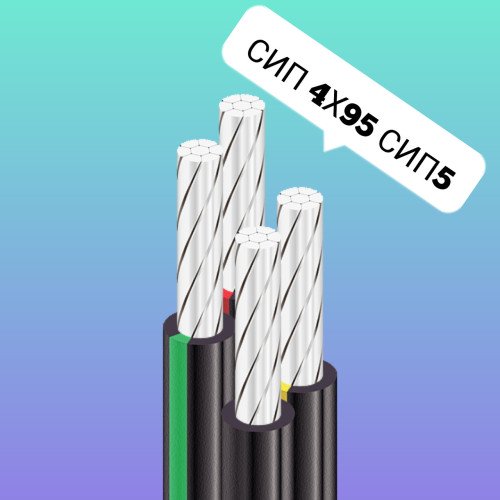

СІП 4 4Х95 ПРОВОД -КАБЕЛЬ
| Виробник: | Україна ТБ |
| Модель: | 1454307630 |
| Наявність: | В наявності |
-
263.00 грн.
- 5000 або більше 255.00 грн.
+380981292789
Замовлення тільки за телефоном
СІП-4 4x95 СІП 4 4*95 Провід СІП 4*95 Кабель СІП 4х95 СІП чотири жили на дев'яносто п'ять квадрат
ТУ У 31.3-00214534-014-2002Провода самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови
| СІП-4 4x95 ТУ У 31.3-00214534-014-2002 |
|
| Проводи самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену | |
| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва багатодротяна струмопровідна жила ущільнена |
| 2 | Ізоляція з светостабілізірованного термопластичного поліетилену |
| СІП-4 4x95 ТУ У 31.3-00214534-014-2002 |
||||||||
| Проводи самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 95 | ||||||
| Товщина фазної ізоляції | мм | 2 | ||||||
| Допустимі струмові навантаження * | ||||||||
| • довгостроково | А | 220 | ||||||
| • при короткому замиканні (не більше 1 с) | кА | 6 | ||||||
| Максимально допустима температура жили | ||||||||
| • довгостроково | ° З | +70 | ||||||
| • при короткому замиканні (не більше 5 с) | ° З | +135 | ||||||
| Діапазон робочих температур | ° З | -60 . . . +50 | ||||||
| Допустима температура прокладки (монтажу), не менше | ° З | -20 | ||||||
| Мінімальний радіус вигину при прокладці | мм | 369 | ||||||
| Розрахунковий зовнішній діаметр (довідково) ** | мм | 36.9 | ||||||
| Маса (орієнтовно) | кг/км | 1330 | ||||||
| Розрахункова будівельна довжина і маса брутто при поставці на барабанах | м, т |
|
||||||
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр дроту, мм | Номінальна товщина ізоляції, мм | Маса дроту, кг/км (орієнтовно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустиме струмове навантаження*, А | Допустиме струмове навантаження за односекундного короткого замикання*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
| Default | |
| вага кабеля в одному метрі | 1,27 кг |
| Електрична напруга | 400 - 1000 Вольт |
| зовнішній діаметр кабелю з оболонкою | 35 мм |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| січення кабеля | 95 мм2 квадратних |
| січеня жили | 95 мм2 |
| Ізоляція | Ізоляція зі світлостабілізованого термопластичного поліетилену. |
| Застосування | кабель для прокладки повітрі самонесучий |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 36 |
| Кількість жив | 4 |
| кабель | леп |
| кабель сип | леп |
| кабель сип 4х95 | леп |
| Колір | чорний-червоний-синій-зелений-жовтий |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 369 |
| Мінімальний радіус вигину (мм) | 369 |
| Максимальна робоча температура | 50 |
| Маса | 1.3 |
| Матеріал ізоляції | Пластмас |
| Матеріал оболонки | Пластмас |
| Матеріал струмопровідної жили | алюміній |
| Напрямок скручування | Права |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 220 |
| Перетин жили | 95 |
| провід | леп |
| провід сип | леп |
| провід сип 4х95 | леп |
| Скрутка жил | чотири ізольованих жил кабелю скручені разом в один загальний джгут |
| струмове навантаження | 220 А |
| Термін служби | 25 |
| Термоізоляція | Поліетилен |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Світлотермостійка |
| токове навантаження | 220 А |
| Упаковка | Котушка |
| Форма перерізу | Кругла |
