Силовий кабель алюмінієвий АВВГ 4х240 - повний опис та технічні характеристики

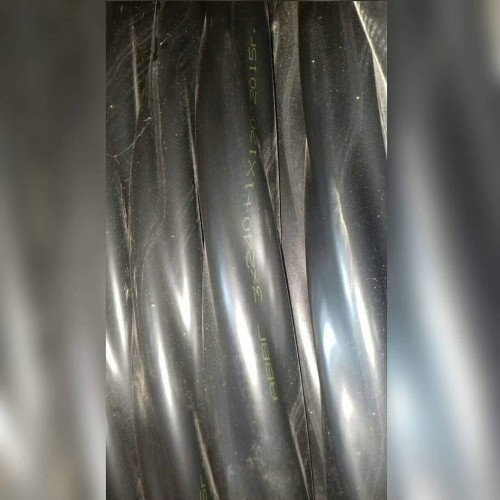

Силовий кабель алюмінієвий АВВГ 4х240

Виробник:	Україна ТБ
Модель:	1443055075
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АВВГ 4x240 АВВГ 4*240 Кабель алюмінієвий чотири жили на двісті сорок квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:

• одиночної прокладкою

• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум\\\'я при одиночній прокладці

АВВГ 4x240 4*240 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
КОНСТРУКЦІЯ:
1	Алюмінієва струмопровідна жила
2	Ізоляція з ПВХ пластикату

3	Зовнішня оболонка з ПВХ пластикату

АВВГ 4x240 4*240
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число і номінальний переріз струмопровідних жил

мм 2

4 x 240

Товщина фазної ізоляції

мм

2.2

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі

333

• при прокладці в грунті

337

Максимально допустима температура жили

• довгостроково

° З

+70

• в аварійному режимі

° З

+90

• при короткому замиканні

° З

+160

Діапазон робочих температур

° З

-50 . . . +50

Мінімальний радіус вигину при прокладці

мм

382.5

Розрахунковий зовнішній діаметр кабелю (довідково) **

мм

Маса кабелю (орієнтовно)

кг/км

3740

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах

м, т

№ 18:	430 • 2.1
№ 20:	680 • 3.2

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ.

Прмітки: .При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.СТРУМОПРОВІДНА ЖИЛА - алюмінієва, однодротяна або багатодротяна, круглої або секторної форми

2.ІЗОЛЯЦІЯ -з полівінілхлоридного пластикату.

3.РОЗДІЛОВИЙ ШАР - у вигляді обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4.ЗОВНІШНЯ ОБОЛОНКА - з полівінілхлоридного пластикату, допускається повторення оболонкою форми скрутки

Число і номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції,мм	Маса кабелю, кг/км (орієнтовно)	Мінім-ний радіус вигину при прокладці, мм	*Тривало допустимі струмові навантаження багатожильних кабелів на змінному струмі, А**

					при прокладанні на повітрі	при прокладці в землі
4х70	32	1,4	1270	240	150	166
4х95	34	1,5	1600	255	183	199
4х120	38	1,5	2060	285	213	227
4х150	41	1,6	2470	308	243	255
4х185	45	1,7	3000	338	281	290
4х240	50	1,9	3710	375	334	338
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання у ґрунті 0,7 м

Default
вага кабеля в одному метрі	3,74 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Електрична напруга	400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	51 мм
кількість жил	4
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля	240 мм квадратних
січеня жили	240 мм2
Т У У	ТУ У 31.3-00214534-048:2007
тип кабелю	силовий кабель алюмінієвий в пвх ізоляції
ту кабелю алюмінієвого негорючого димо- та газовиділення нгд	ТУ У 31.3-00214534-018-2003
ту кабеля алюмінієвого негорючого нг	ТУ У 31.3-00214534-018-2003
Застосування	одиночної Для прокладання • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища
зовнішня оболонка	ПВХ ПЛАСТИКАТ
Матеріал кабелю	ІЗОЛЯЦІЯ з полівінілхлоридного пластикату
Гарантійний термін	36
Довжина в упаковці	500
кабель АВВГ 4х240	АВВГ 4х240
Колір	чорний
Колір ізоляції	Чорний
Мінімальний радіус вигину (мм)	382 мм
Матеріал струмопровідної жили	алюміній
Скрутка жил	чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	333 А
Упаковка	Котушка
