ВББШВ 4х70 ВББШВ нг 4х70 ВББШВ 4х70 нг Кабель броньований 4*70 Силовий кабель 4*70
| Виробник: | Україна ТБ |
| Модель: | 1442546285 |
| Наявність: | В наявності |
-
5.00 грн.
- 2000 або більше 4.00 грн.
ВБбШв 4х70 ВББШВ 4*70 Кабель мідний броньований чотири на сімдесят квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують
Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночної прокладки
ВБбШв 4x70
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату

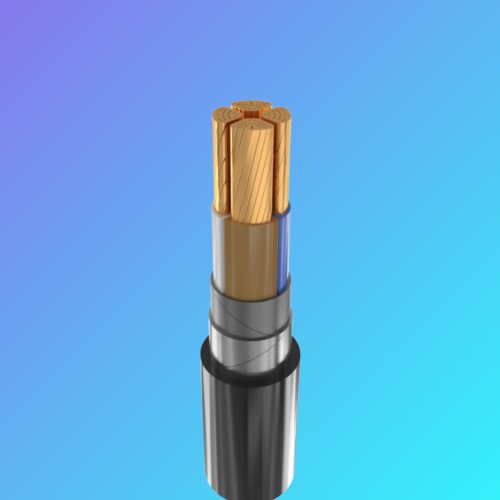

КОНСТРУКЦИЯ:
1 Мідна багатодротова ущільнена струмопровідна жила
2 Ізоляція з ПВХ пластикату
3 Стрічкова поясна ізоляція
4 Броня з двох сталевих оцинкованих стрічок
5 Випресований захисний шланг із ПВХ пластикату
ВБбШв 4x70 1 кВ
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикуата, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикутату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 70
Товщина фазної ізоляції мм 1.4
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 196
• під час прокладання в ґрунті А 214
Максимально допустима температура жили
• тривало °C +70
• в аварійному режимі °C +90
• за короткого замикання °C +160
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 285
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 38
Маса кабелю (орієнтовно) кг/км 3500
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 16а: 700 • 2.7 No 18: 800 • 3.3
УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C,дельний тепловий опір ґрунту 1.2 °C/Вт, глибина прокладання в ґрунті 0.7 м** Можливо відхилення зовнішнього діаметра від розрахунку до ± 10%
1.ТОКОПРОВОДОВША РІЛА мідна, багатодротова, круглої або секторної форми.
2. ВИКОРИСТАННЯ з полівінілхлоридного пластикату.
3.ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату.
4.БРОНЯ зі сталевих поцинкованих стрічок.
5. ВИМІРНИЙ захисний шланг із полівінілхлоридного пластикату
| Число і номінальний переріз жил, мм2 | Зовнішній діаметр кабелю, мм | Номінальна товщина ізоляції, мм | Маса кабелю, кг/км (орієнти-рівно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустимі токові навантаження багатожильних кабелів на змінному струмі*, А | |
| під час прокладання на повітрі | під час прокладання в землі | |||||
| ВБбШв 4х70 | 40 | 1,4 | 3490 | 300 | 196 | 215 |
| ВБбШв 4х95с | 38 | 1,5 | 4410 | 285 | 243 | 259 |
| ВБбШв 4х120с | 41 | 1,5 | 5330 | 308 | 281 | 295 |
| ВБбШв 4х150с | 45 | 1,6 | 6500 | 338 | 322 | 333 |
| ВБбШв 4х185с | 49 | 1,7 | 7940 | 368 | 369 | 377 |
| ВБбШв 4х240с | 54 | 1,9 | 9910 | 405 | 439 | 438 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м | ||||||
#ВББШВ4Х16 #ВБШВ4Х25 #ВБШВ4Х35 #ВББШВ4Х50 #ВБШВ4Х70 #ВБШВ4Х95 #ВБШВ4Х120 #ВБШВ4Х185 #ВБШВ4Х240
#авбшв4х95 #авбшв4Х120 #авбшв4Х150 #авбшв4Х185 #авбшв4Х240 #4Х95 #авбшв4Х70 #авббшв4Х50 #авбшв4Х35 #авбшв4Х25 #авбшв4Х16 #авбшв2Х16
| Default | |
| вага кабеля в одному метрі | 3,5 кг |
| ГОСТ | ГОСТ 16442-80 |
| ДСТУ | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ нг | ДСТУ 4809:2007: ПБ120000000 |
| ДСТУ нгд | ДСТУ 4809:2007: ПБ123121000 |
| Електрична напруга | 400 - 1000 вольт |
| зовнішній діаметр кабелю з оболонкою | 38 мм |
| кількість жил | 4 |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| січення кабеля | 70 мм квадратних |
| січеня жили | 70 мм2 |
| Т У У | ТУ У 31.3-00214534-048:2007 |
| тип кабелю | силовий кабель мідний броньований в пвх ізоляції |
| ту кабелю алюмінієвого броньованого негорючого нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабелю алюмінієвого негорючого димо- та газовиділення нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабелю мідного негорючого знижене димо- та газовиділення нгд | ДСТУ 4809:2007: ПБ123121000 |
| ту кабеля алюмінієвого негорючого нг | ТУ У 31.3-00214534-018-2003 |
| ту кабеля мідного броньованого негорючого нг | ТУ У 31.3-00214534-018-2003 |
| Застосування | силовий кабель мідний броньований для прокладки в землі |
| Матеріал кабелю | ПОЯСНА ІЗОЛЯЦІЯ з полівінілхлоридного пластикату |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 40 |
| Кількість жив | 4 |
| Колір | чорний |
| Колір ізоляції | Білий |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 300 |
| Мінімальний радіус вигину (мм) | 285 мм |
| Максимальна робоча температура | 50 |
| Маса | 3.5 |
| Матеріал ізоляції | Вініл |
| Матеріал оболонки | Полівінілхлоридний пластикат |
| Матеріал струмопровідної жили | Мідь |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 215 |
| Перетин жили | 70 |
| Скрутка жил | чотири ізольованих жил кабелю скручені разом в один загальний джгут |
| Термін служби | 25 |
| Термоізоляція | Полівінілхлорид |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Вологостійка |
| токове навантаження | 196 А |
| Упаковка | Котушка |
| Форма перерізу | Кругла |
