АПвЭгаП 6-35 1x70

Виробник:Україна ТБ
Модель: 1442458727
Наявність: В наявності

  • 5.00 грн.

+380981292789
Замовлення тільки за телефоном

АПвЭгаП-35 1x70 АПвЕгаП-35 1x70/16 АПвЕгаП-35 1x70/25 АПвЕгаП-35 1x70/35 АПвЕгаП-35 1x70/50

ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
NA2XS(FL)2Y (DE) • A2XS(FL)2Y (DE) • Al/XLPE/CWS/LW/MDPE (GB) • XRUHAKXS (PL) • АПвП2г (UA)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладки:
• в землі (траншеях)
• в сирих, частково затапливаемых приміщеннях
• в грунтах з підвищеною вологістю
• в несудноплавних водоймах
• в повітрі, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим полупроводящим шаром по зовнішній оболонці
Можливе виготовлення кабелю з однопроволочной струмопровідною жилою
Можливе виготовлення кабелю з герметизованою струмопровідною жилою
АПвЭгаП-35 1x70
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і зовнішньою оболонкою з поліетилену

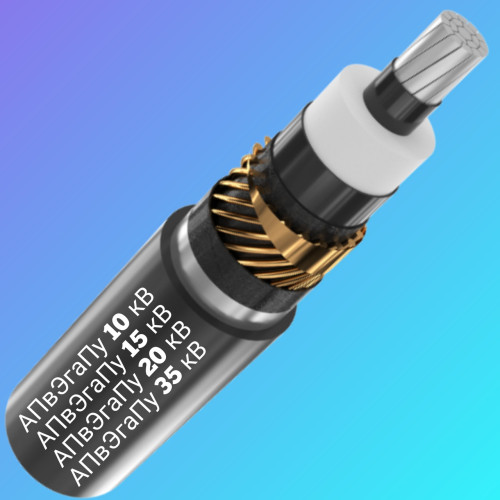

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Внутрішній екструдований полупроводящий шар
3 Ізоляція із зшитого поліетилену
4 Зовнішній екструдований полупроводящий шар
5 Шар обмотки полупроводящей водонабухающей стрічкою
6 Мідний екран
7 Шар обмотки полупроводящей водонабухающей стрічкою
8 Алюмополімерної стрічка
9 Зовнішня оболонка з поліетилену або сополімеру поліетилену
АПвЭгаП-35 1x70
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга 35 кВ
Максимальна напруга кВ 42
Число і номінальний переріз струмопровідних жил мм 2 1 x 70
мм Товщина ізоляції 8.6
Мінімальний переріз екрану мм 2 16
Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3
Максимально допустимий струм короткого замикання по струмопровідній жилі кА 6.6
Тривало допустимі струмові навантаження *
• при прокладці трикутником в повітрі А 230
• при прокладці площиною в повітрі А 278
• при прокладці трикутником в грунті А 186
• при прокладці площиною в грунті А 192
Рівень часткових розрядів при номінальному напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С До +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину при прокладці мм 640
Розрахунковий зовнішній діаметр кабелю (довідково) ** 40 мм
Маса кабелю (орієнтовно) кг/км 1190
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 18аУД-40: 1062 • 1.8
№ 22УД-60: 1093 • 2.2
№ 20аУД-60: 1244 • 2.2

АПвЄгаПу 10 кВ

Кількість і номінальна переріз жил, мм2 Номінальна перетин екрану,* мм2 Зовнішній діаметр кабелю, мм Номінальні-ва товщина ізоляції Маса кабелю, кг/км (орієнтовно) Мінім-ний радіус вигину при прокладці Допустимі струмові навантаження *, А
при прокладанні на повітрі при прокладці в землі
треуг. у плоск. треуг. у плоск.
1x70 16 29 3,4 840 580 219 265 220 229
1x70 25 29 3,4 920 580 219 265 220 229
1x70 35 29 3,4 1020 580 219 265 220 229
1x70 50 30 3,4 1140 600 219 265 220 229
1x95 16 30 3,4 940 600 266 321 263 273
1x95 25 30 3,4 1030 600 266 321 263 273
1x95 35 31 3,4 1130 620 266 321 263 273
1x95 50 31 3,4 1250 620 266 321 263 273
1x120 16 32 3,4 1040 640 307 371 299 311
1x120 25 32 3,4 1120 640 307 371 299 311
1x120 35 32 3,4 1220 640 307 371 299 311
1x120 50 32 3,4 1340 640 307 371 299 311
1x150 25 34 3,4 1240 680 348 417 334 345
1x150 35 34 3,4 1340 680 348 417 334 345
1x150 50 34 3,4 1460 680 348 417 334 345
1x185 25 35 3,4 1380 700 402 480 379 390
1x185 35 35 3,4 1480 700 402 480 379 390
1x185 50 35 3,4 1600 700 402 480 379 390
1x240 25 37 3,4 1590 740 471 561 438 449
1x240 35 38 3,4 1690 760 471 561 438 449
1x240 50 38 3,4 1810 760 471 561 438 449
1x300 25 40 3,4 1800 800 541 641 494 504
1x300 35 40 3,4 1900 800 541 641 494 504
1x300 50 40 3,4 2020 800 541 641 494 504
1x400 35 43 3,4 2200 860 630 732 562 562
1x400 50 43 3,4 2320 860 630 732 562 562
1x500 35 46 3,4 2550 920 733 844 640 634
1x500 50 46 3,4 2670 920 733 844 640 634
1x625 35 50 3,4 3080 1000 845 963 723 710
1x625 50 50 3,4 3200 1000 845 963 723 710
1x800 35 54 3,4 3690 1080 969 1092 810 788
1x800 50 54 3,4 3810 1080 969 1092 810 788
* Тривало допустимі струмові навантаження наведені для температури навколишнього середовища 15 °С при прокладці в землі і 25 °С при прокладці на повітрі.


АПвЄгаПу 15 кВ

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 31 4,5 910 465 224 266 220 229
1x70 25 31 4,5 990 465 224 266 220 229
1x70 35 32 4,5 1090 480 224 266 220 229
1x70 50 32 4,5 1210 480 224 266 220 229
1x95 16 33 4,5 1020 495 271 322 262 273
1x95 25 33 4,5 1100 495 271 322 262 273
1x95 35 33 4,5 1200 495 271 322 262 273
1x95 50 33 4,5 1330 495 271 322 262 273
1x120 16 34 4,5 1120 510 313 372 299 311
1x120 25 34 4,5 1200 510 313 372 299 311
1x120 35 34 4,5 1300 510 313 372 299 311
1x120 50 34 4,5 1420 510 313 372 299 311
1x150 25 36 4,5 1320 540 354 418 334 345
1x150 35 36 4,5 1420 540 354 418 334 345
1x150 50 36 4,5 1550 540 354 418 334 345
1x185 25 37 4,5 1470 555 408 481 379 390
1x185 35 38 4,5 1570 570 408 481 379 390
1x185 50 38 4,5 1690 570 408 481 379 390
1x240 25 40 4,5 1680 600 479 561 437 449
1x240 35 40 4,5 1780 600 479 561 437 449
1x240 50 40 4,5 1900 600 479 561 437 449
1x300 25 42 4,5 1900 630 549 641 494 504
1x300 35 42 4,5 2000 630 549 641 494 504
1x300 50 42 4,5 2120 630 549 641 494 504
1x400 35 45 4,5 2300 675 638 733 562 564
1x400 50 45 4,5 2430 675 638 733 562 564
1x500 35 49 4,5 2690 735 742 845 640 636
1x500 50 49 4,5 2820 735 742 845 640 636
1x630 35 52 4,5 3200 780 855 963 725 712
1x630 50 52 4,5 3320 780 855 963 725 712
1x630 95 53 4,5 3690 795 855 963 725 712
1x800 35 56 4,5 3870 840 980 1092 813 791
1x800 50 57 4,5 3990 855 980 1092 813 791

АПвЄгаПу 20 кВ

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 33 5,5 1030 660 219 265 220 229
1x70 25 33 5,5 1110 660 219 265 220 229
1x70 35 34 5,5 1210 680 219 265 220 229
1x70 50 34 5,5 1330 680 219 265 220 229
1x95
Default
Гарантійний термін 36
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Термін служби 25
Тип дроту Силовий
Тип зовнішньої оболонки Вологостійка
Упаковка Котушка
