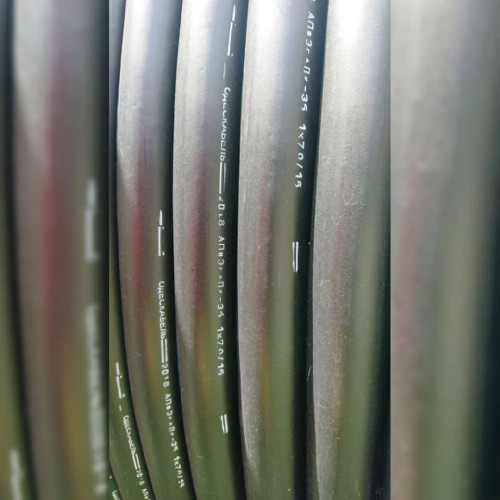

АПвЕгаПу 15 кВ 1х240/50

АПвЕгаПу-10 1x240/25, АПвЕгаПу-10 1x240/35, АПвЕгаПу-10 1x240/50, АПвЕгаПу-10 1x240/70, АПвЕгаПу-10 1x240/95, АПвЕгаПу-15 1x240/25, АПвЕгаПу-15 1x240/35, АПвЕгаПу-15 1x240/50, АПвЕгаПу-15 1x240/70, АПвЕгаПу-15 1x240/95, АПвЕгаПу-20 1x240/25, АПвЕгаПу-20 1x240/35, АПвЕгаПу-20 1x240/50, АПвЕгаПу-20 1x240/70, АПвЕгаПу-20 1x240/95, АПвЕгаПу-35 1x240/25, АПвЕгаПу-35 1x240/35, АПвЕгаПу-35 1x240/50, АПвЕгаПу-35 1x240/70, АПвЕгаПу-35 1x240/95, АПвЕгаПу-10 3x240/25, АПвЕгаПу-10 3x240/35, АПвЕгаПу-10 3x240/50, АПвЕгаПу-10 3x240/70, АПвЕгаПу-10 3x240/95, АПвЕгаПу-15 3x240/25, АПвЕгаПу-15 3x240/35, АПвЕгаПу-15 3x240/50, АПвЕгаПу-15 3x240/70, АПвЕгаПу-15 3x240/95, АПвЕгаПу-20 3x240/25, АПвЕгаПу-20 3x240/35, АПвЕгаПу-20 3x240/50, АПвЕгаПу-20 3x240/70, АПвЕгаПу-20 3x240/95, АПвЕгаПу-35 3x240/25, АПвЕгаПу-35 3x240/35, АПвЕгаПу-35 3x240/50, АПвЕгаПу-35 3x240/70, АПвЕгаПу-35 3x240/95.

АПвЕгаПу-15 1x240 АПвЕгаПу-10кВ 1x240 АПвЕгаПу-20кВ 1x240 АПвЕгаПу-35кВ 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• у землі (траншеях)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах з підвищеною вологістю
• у несудноплавних водоймах
• на складних ділянках трас, відповідно до ЕТУ
• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці
Можливе виготовлення кабелю з однодротовою струмопровідною житловою.
Можливе виготовлення кабелю з герметизованою струмопровідною жилою
АПвЕгаПу-15 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

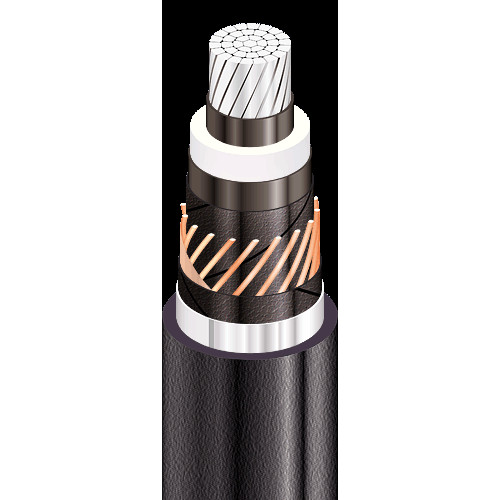

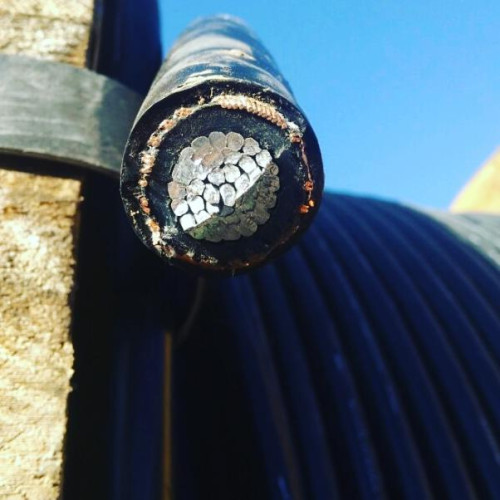

КОНСТРУКЦІЯ:
1 Алюмінієва багатодротяна ущільнена струмопровідна жила
2 Внутрішній екструдований напівпровідний шар
3 Ізоляція зі зшитого поліетилену
4 Зовнішній екструдований напівпровідний шар
5 Шар обмотки напівпровідною водонабухаючою стрічкою
6 Мідний екран
7 Шар обмотки напівпровідною водонабухаючою стрічкою
8 Алюмополімерна стрічка
9 Посилена зовнішня оболонка з поліетилену

АПвЕгаПу-15 1x240
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 15
Максимальна напруга кВ 17.5
Число і номінальний переріз струмопровідних жил мм 2 1 x 240
Товщина ізоляції мм 4.5
Мінімальний переріз екрана мм 2 25
Допустимий струм короткого замикання по екрану мінімального перерізу кА 5.1
Максимально допустимий струм короткого замикання струмопровідною жилою кА 22.7
Довго допустимі струмові навантаження *
• при прокладанні трикутником у повітрі А 502
• під час прокладання площиною в повітрі А 593
• при прокладанні трикутником у ґрунті А 367
• при прокладанні площиною в ґрунті А 373
Рівень часткових розрядів при номінальній напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 672
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 42
Маса кабелю (орієнтовно) кг/км 1650

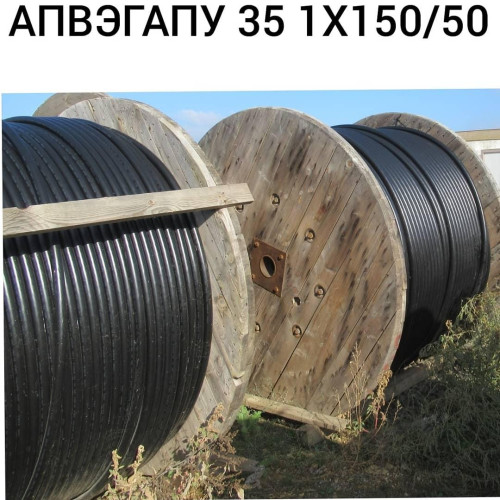

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 903 • 2.0
№ 20аУД-60: 1026 • 2.4
№ 22УД-60: 1056 • 2.7

Число та номінальний перетин жил, мм2	Номінальний перетин екрану, * мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції	Маса кабелю, кг/км (орієнтовно)	Мінімальний радіус вигину при прокладанні	Допустимі струмові навантаження *, А
						під час прокладання на повітрі		при прокладанні у землі
						триуг.	в плоских стилі.	триуг.	в плоских стилі.
1x70	16	31	4,5	910	465	224	266	220	229
1x70	25	31	4,5	990	465	224	266	220	229
1x70	35	32	4,5	1090	480	224	266	220	229
1x70	50	32	4,5	1210	480	224	266	220	229
1x95	16	33	4,5	1020	495	271	322	262	273
1x95	25	33	4,5	1100	495	271	322	262	273
1x95	35	33	4,5	1200	495	271	322	262	273
1x95	50	33	4,5	1330	495	271	322	262	273
1x120	16	34	4,5	1120	510	313	372	299	311
1x120	25	34	4,5	1200	510	313	372	299	311
1x120	35	34	4,5	1300	510	313	372	299	311
1x120	50	34	4,5	1420	510	313	372	299	311
1x150	25	36	4,5	1320	540	354	418	334	345
1x150	35	36	4,5	1420	540	354	418	334	345
1x150	50	36	4,5	1550	540	354	418	334	345
1x185	25	37	4,5	1470	555	408	481	379	390
1x185	35	38	4,5	1570	570	408	481	379	390
1x185	50	38	4,5	1690	570	408	481	379	390
1x240	25	40	4,5	1680	600	479	561	437	449
1x240	35	40	4,5	1780	600	479	561	437	449
1x240	50	40	4,5	1900	600	479	561	437	449
1x300	25	42	4,5	1900	630	549	641	494	504
1x300	35	42	4,5	2000	630	549	641	494	504
1x300	50	42	4,5	2120	630	549	641	494	504
1x400	35	45	4,5	2300	675	638	733	562	564
1x400	50	45	4,5	2430	675	638	733	562	564
1x500	35	49	4,5	2690	735	742	845	640	636
1x500	50	49	4,5	2820	735	742	845	640	636
1x630	35	52	4,5	3200	780	855	963	725	712
1x630	50	52	4,5	3320	780	855	963	725	712
1x630	95	53	4,5	3690	795	855	963	725	712
1x800	35	56	4,5	3870	840	980	1092	813	791
1x800	50	57	4,5	3990	855	980	1092	813	791
* Довго допустимі струмові навантаження наведені для температури навколишнього середовища 15 ° С під час прокладання в землі і 25 ° С при прокладання на повітрі.





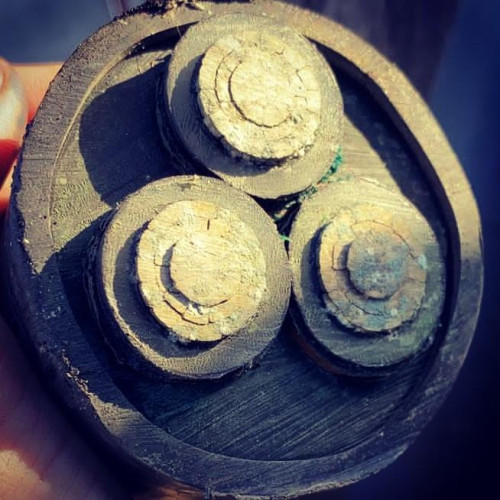

Число та номінальний перетин жил, мм2	Номінальний перетин екрану, * мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції	Масса кабеля, кг/км (ориенти-ровочно)	Мінімальний радіус вигину при прокладанні	Допустимі струмові навантаження *, А
						під час прокладання на повітрі	при прокладанні у землі
3x70	16	60	4,5	3700	900	201	202
3x70	25	60	4,5	3730	900	201	202
3x70	35	61	4,5	3820	915	201	202
3x70	50	62	4,5	4010	930	201	202
3x95	16	64	4,5	4240	960	245	242
3x95	25	64	4,5	4260	960	245	242
3x95	35	64	4,5	4350	960	245	242
3x95	50	65	4,5	4540	975	245	242
3x120	16	67	4,5	4670	1005	282	275
3x120	25	67	4,5	4680	1005	282	275
3x120	35	67	4,5	4770	1005	282	275
3x120	50	68	4,5	4960	1020	282	275
3x150	25	70	4,5	5250	1050	320	307
3x150	35	71	4,5	5340	1065	320	307
3x150	50	72	4,5	5540	1080	320	307
3x185	25	73	4,5	5860	1095	370	349
3x185	35	74	4,5	5960	1110	370	349
3x185	50	75	4,5	6140	1125	370	349
3x240	25	79	4,5	6850	1185	433	403
3x240	35	79	4,5	6940	1185	433	403

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура жили 90 °З, температура повітря 30 °С, температура ґрунту 20 °С, питомий тепловий опір грунту 1.5 °К•м/Вт, глибина прокладання у ґрунті 0.8 м, при прокладці в площині відстань між кабелями в світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, заземлені екрани на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
