АВБШВ 4х50 Силовий кабель алюмінієвий броньований чотири жили на п'ятдесят квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

 Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

• в місцях, де можливі механічні дії на кабель, зокрема незначні зусилля, що розтягують

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з неоцинкованою бронею, покритою шаром бітуму та ПЕТ плівкою

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

АВБбШв 4x50

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

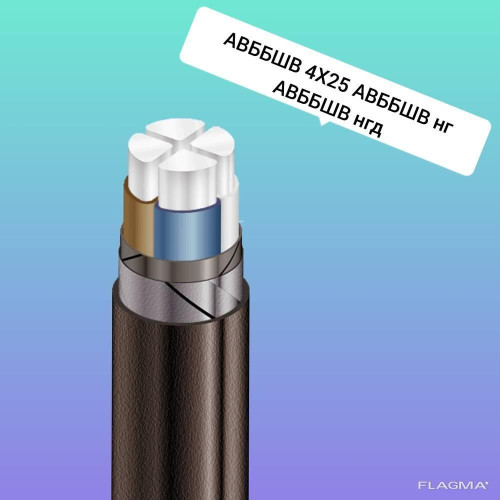

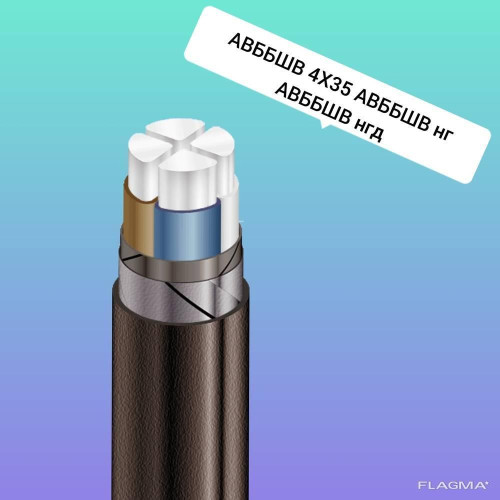

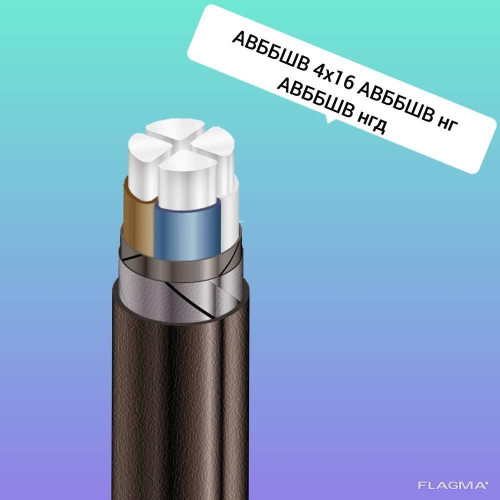

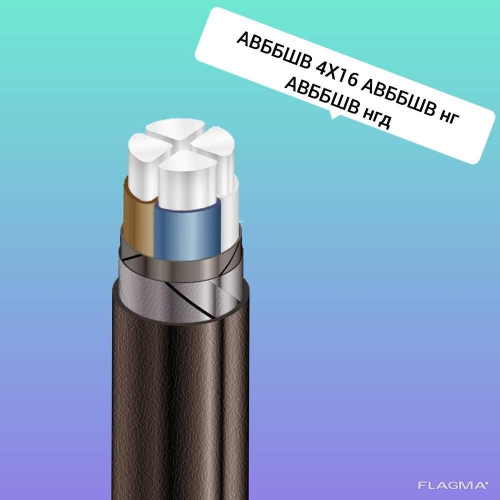

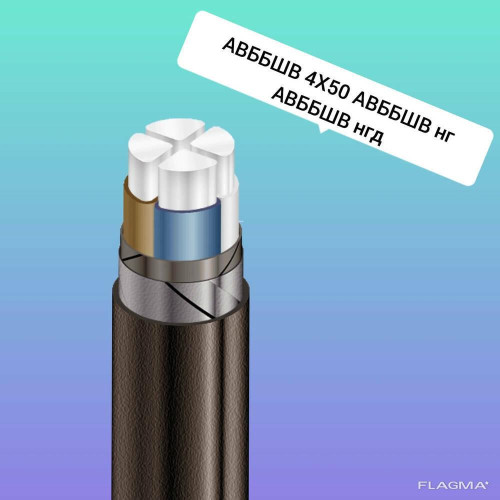

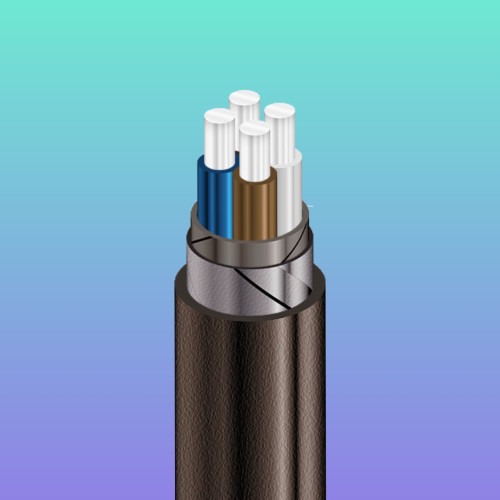

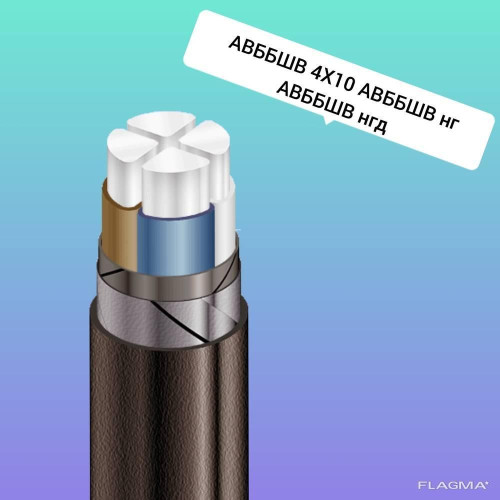

КОНСТРУКЦИЯ:

1 Алюмінієва струмопровідна жила

2 Ізоляція з ПВХ-пластикунату

3 Поясна ізоляція з ПВХ пластикату

4 Броня з двох сталевих оцинкованих стрічок

5 Випресований захисний шланг із ПВХ пластикату

АВБбШв 4x50

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з алюмінієвими ТПЖ, із ізоляцією з ПВХ-пластикунату, броньовані сталевими оцинкованими стрічками, із захисним шлангом із ПВХ-пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 4 x 50

Товщина фазної ізоляції мм 1.4

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 117

• під час прокладання в ґрунті А 132

Максимально допустима температура жили • тривале °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 247.5

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 33

Маса кабелю (орієнтовно) кг/км 1340

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т No 14:  540 • 0.9 № 16а:  870 • 1.4 № 18:  1000 • 1.8

Примітки: Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником * Тричі допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
