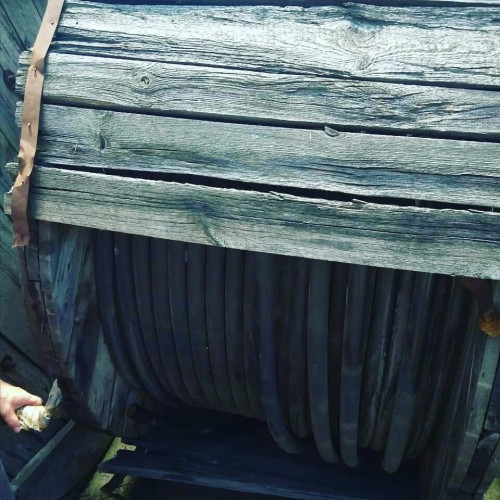

ААБл 10 кВ 3х50 Кабель ААБЛ 10 кВ 3*50

Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) со средней коррозионной активностью без блуждающих токов

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

ААБл 3x50(ож)-10 кВ

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

КОНСТРУКЦИЯ:

1 Алюминиевая токопроводящая жила

2 Бумажная пропитанная изоляция

3 Жгут из кабельной бумаги

4 Поясная изоляция

5 Экран из электропроводящей бумаги

6 Алюминиевая оболочка

7 Подушка под броню cо слоем пластмассовых лент

8 Броня из двух стальных лент

9 Наружный покров

ААБл 3x50(ож)-10 кВ

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 10

Число и номинальное сечение токопроводящих жил мм 2 3 x 50

Толщина изоляции между жилами мм 5.5

Толщина изоляции жила-оболочка мм 4

Толщина оболочки мм 1.35

Длительно допустимые токовые нагрузки *

• при прокладке в воздухе А 132

• при прокладке в грунте А 134

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 1050

Разность уровней по трассе прокладки, не более м 15

Наружный диаметр металлической оболочки (справочно) мм 30

Расчетный наружный диаметр кабеля (справочно) ** мм 42

Масса кабеля (ориентировочно) кг/км 2410

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 16а: 570 • 1.6 № 18: 660 • 2.0

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %
