ААБл 3х240 трехфазный кабель
| Бренд: | Украина ТД |
| Модель: | 1330872374 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 4.00 грн.
+380981292789
Заказ только по телефону
ААБл 3x240-10 кВ ААБЛ 10 кВ 3*240 Силовой кабель ААБЛ 10 кВ три жилы на двести сорок квадрат
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
Кабели применяются для прокладки:
• в земле (траншеях) со средней коррозионной активностью без блуждающих токов
• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации
| ААБл 3x240-10 ГОСТ 18410-73 | |
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | |

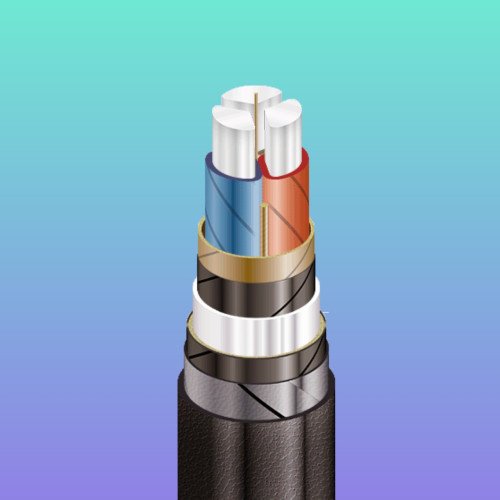

| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая многопроволочная уплотненная токопроводящая жила |
| 2 | Бумажная пропитанная изоляция |
| 3 | Жгут из кабельной бумаги |
| 4 | Поясная изоляция |
| 5 | Экран из электропроводящей бумаги |
| 6 | Алюминиевая оболочка |
| 7 | Подушка под броню cо слоем пластмассовых лент |
| 8 | Броня из двух стальных лент |
| 9 | Наружный покров |
| ААБл 3x240-10 ГОСТ 18410-73 | ||||
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | ||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||
| Номинальное напряжение | кВ | 10 | ||
| Число и номинальное сечение токопроводящих жил | мм 2 | 3 x 240 | ||
| Толщина изоляции между жилами | мм | 5.5 | ||
| Толщина изоляции жила-оболочка | мм | 4 | ||
| Толщина оболочки | мм | 1.9 | ||
| Длительно допустимые токовые нагрузки * | ||||
| • при прокладке в воздухе | А | 347 | ||
| • при прокладке в грунте | А | 314 | ||
| Диапазон рабочих температур | ° С | -50 . . . +50 | ||
| Минимальный радиус изгиба при прокладке | мм | 1575 | ||
| Разность уровней по трассе прокладки, не более | м | 15 | ||
| Наружный диаметр металлической оболочки (справочно) | мм | 52 | ||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 63 | ||
| Масса кабеля (ориентировочно) | кг/км | 5860 | ||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
| ||
Примечания: ЦЕНЫ УТОЧНЯЙТЕ. ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . | ||
| При заказе строительную длину изделия необходимо согласовывать с изготовителем | ||
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м | ||
| ** Возможно отклонение наружного диаметра от расчетного до ± 10 % |
| Default | |
| Гарантийный срок | 36 |
| Конструкция кабеля | Жесткая |
| Материал токопроводящей жилы | алюминий |
| Минимальный радиус изгиба при прокладке | 1575 мм |
| Наименование | Силовой кабель ААБл 10 кВ три жилы на двести сорок квадрат |
| Покрытие кабеля | бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами |
| Применение | для прокладки в земле 10 кВ |
| Срок службы | 25 |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | трехфазный кабель |
| толщина фазной изоляции | 5,5 мм |
| Упаковка | Катушка |
