ААбл 3х50 применяются для прокладки: • в земле (траншеях) со средней коррозионной активностью без блуждающих токов
| Бренд: | Украина ТД |
| Модель: | 1396397844 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 1 300.00 грн.
ААБл 3x50 (ож)-10 кВ Кабель ААБл 10 кВ 3*50 Силовой кабель ААБл 10 кВ три жилы на пятьдесят квадрат
ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
Кабели применяются для прокладки:
• в земле (траншеях) со средней коррозионной активностью без блуждающих токов
• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации
| ААБл 3x50(ож)-10 кВ ГОСТ 18410-73 | |
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | |

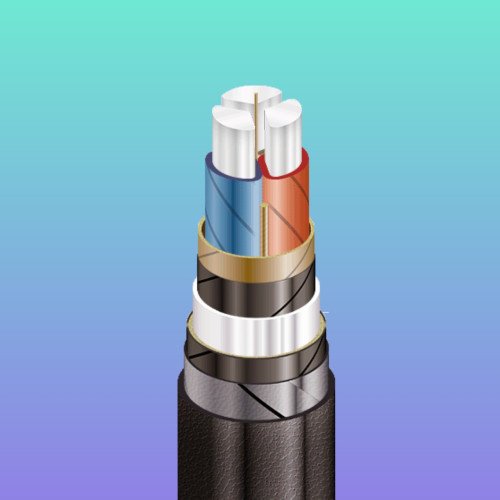

| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая токопроводящая жила |
| 2 | Бумажная пропитанная изоляция |
| 3 | Жгут из кабельной бумаги |
| 4 | Поясная изоляция |
| 5 | Экран из электропроводящей бумаги |
| 6 | Алюминиевая оболочка |
| 7 | Подушка под броню cо слоем пластмассовых лент |
| 8 | Броня из двух стальных лент |
| 9 | Наружный покров |
| ААБл 3x50(ож)-10 кВ ГОСТ 18410-73 | ||||||
| Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами | ||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||
| Номинальное напряжение | кВ | 10 | ||||
| Число и номинальное сечение токопроводящих жил | мм 2 | 3 x 50 | ||||
| Толщина изоляции между жилами | мм | 5.5 | ||||
| Толщина изоляции жила-оболочка | мм | 4 | ||||
| Толщина оболочки | мм | 1.35 | ||||
| Длительно допустимые токовые нагрузки * | ||||||
| • при прокладке в воздухе | А | 132 | ||||
| • при прокладке в грунте | А | 134 | ||||
| Диапазон рабочих температур | ° С | -50 . . . +50 | ||||
| Минимальный радиус изгиба при прокладке | мм | 1050 | ||||
| Разность уровней по трассе прокладки, не более | м | 15 | ||||
| Наружный диаметр металлической оболочки (справочно) | мм | 30 | ||||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 42 | ||||
| Масса кабеля (ориентировочно) | кг/км | 2410 | ||||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
| ||||
Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %
| Default | |
| Гарантийный срок | 36 |
| Конструкция кабеля | Жесткая |
| Материал токопроводящей жилы | алюминий |
| Минимальный радиус изгиба (мм) | 1050 мм |
| Наименование | Силовой кабель ААБл 10 кВ три жилы на пятьдесят квадрат |
| Покрытие кабеля | бумажная пропитанная изоляция, в алюминиевой оболочке, бронированные стальными лентами |
| Применение | для прокладки в земле 10 кВ |
| Срок службы | 25 |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | применяются для прокладки: • в земле (траншеях) со средней коррозионной активностью без блуждающих токов |
| толщина фазной изоляции | 5,5 мм |
| Упаковка | Барабан |
