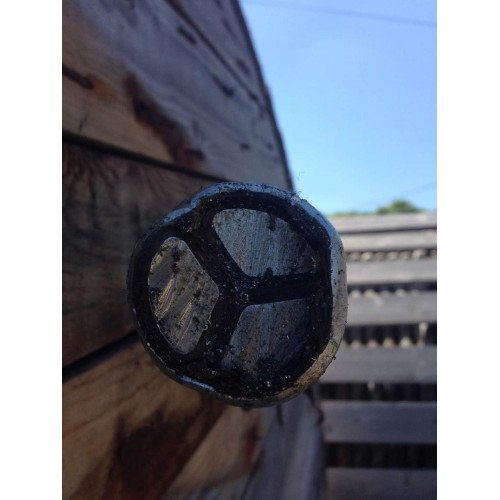

ААбл 3х70 Кабель ААБл 10 кВ – полное описание и технические характеристики

ААбл 3х70 Кабель ААБл 10 кВ 3*70

Бренд:	Украина ТД
Модель:	1453874222
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

ААБл 3x70 (ож)-10 кВ Кабель ААБл 10 кВ 3*70 Силовой кабель ААБл 10 кВ три жилы на семьдесят квадрат

ГОСТ 18410-73

Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) со средней коррозионной активностью без блуждающих токов

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

ААБл 3x70(ож)-10 кВ ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
КОНСТРУКЦИЯ:
1	Алюминиевая токопроводящая жила
2	Бумажная пропитанная изоляция
3	Жгут из кабельной бумаги
4	Поясная изоляция
5	Экран из электропроводящей бумаги
6	Алюминиевая оболочка
7	Подушка под броню cо слоем пластмассовых лент
8	Броня из двух стальных лент
9	Наружный покров

ААБл 3x70(ож)-10 кВ
ГОСТ 18410-73

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

3 x 70

Толщина изоляции между жилами

мм

5.5

Толщина изоляции жила-оболочка

мм

Толщина оболочки

мм

1.45

Длительно допустимые токовые нагрузки *

• при прокладке в воздухе

161

• при прокладке в грунте

162

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

1125

Разность уровней по трассе прокладки, не более

Наружный диаметр металлической оболочки (справочно)

мм

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

2790

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 18:

550 • 2.0

Примечания: ЦЕНЫ УТОЧНЯЙТЕ. ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
броня	Броня из двух стальных лент
вес кабеля в одном метре	2,79 кг
количество жил	3
наружный диаметр кабеля в с оболочкой	45 мм
поясная изоляция	Кабельная бумага – специальные длинноволокнистые ленты из сульфатной целлюлозы. Канифольно-масляный состав (химический компаунд) – смесь очищенного нефтяного масла, канифоли и петролатума, которой эта бумага полностью пропитана.
сечение жилы	70 мм2 квадратных
сечение кабеля	70 мм 2
Т У У	ГОСТ 18410-73
тип кабеля	силовой кабель алюминиевый бронированный для прокладки в земле маслонаполненный 6 кВ - 10 кВ
Толщина изоляции жила-болочка	4 мм
толщина оболочки	1,35 мм
Электрическое напряжение	6000 - 10000 вольт
Гарантийный срок	36
диапазон температур	° С -50 . . . +50
Жила	алюминий
Изоляция	Бумажная пропитанная изоляция
Количество жил	3
конструкция жилы	монолит сектор (треугольник)
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Масса	2.8
Материал изоляции	Пропитанная бумажная изоляция
Материал кабеля	Подушка под броню со слоем пластмассовых лент
Материал оболочки	Алюминий
Материал токопроводящей жилы	Алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба (мм)	1125 мм
Минимальный радиус изгиба при прокладке	1125 мм
Наименование	Силовой кабель ААБл 10 кВ три жилы на семьдесят квадрат
Наличие изоляции	Да
наружная оболочка	многослойный пирог, где верхним видимым материалом является склопряжая или кабельная пряжа, пропитанная битумным составом, или мелованный раствор (чтобы кабели не слипались между собой).
Наружный диаметр	45
Номинальная токовая нагрузка, не более	162
Номинальное рабочее напряжение	1000
Область применения	для прокладки: • в земле (раншах) со средней коррозионной активностью без блуждающих токов • при наличии опасности механических повреждений без растяжения в эксплуатации
Покрытие кабеля	бумажной пропитанной изоляцией, в алюминиевой оболочке, бронированные стальными лентами
Применение	для прокладки в земле 10 кВ
Сечение жилы	70
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип дополнительного покрытия	алюминиевая оболочка
Тип провода	Силовой
токовая нагрузка	162 А в земле
толщина фазной изоляции	5,5 мм
Упаковка	Барабан
Форма сечения	Треугольная
