ААШв 3x150 -10 кВ Силовой кабель ААШв 10 кВ 3*150 Кабель алюминиевый ААШв 10 кВ три жилы на сто пятьдесят квадрат

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, с защитным шлангом из ПВХ пластиката

Кабели применяются для прокладки:

• в земле (траншеях) с высокой коррозионной активностью без блуждающих токов• в земле (траншеях) со средней коррозионной активностью, в т. ч. с наличием блуждающих токов

• в помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных и других помещениях, в т. ч. в сырых, частично затапливаемых помещениях, при наличии среды со средней и высокой коррозионной активностью• в пожароопасных помещениях• на специальных кабельных эстакадах

• по мостам

• в шахтах, не опасных по газу и пыли

• при отсутствии опасности механических повреждений в эксплуатации

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

ААШв 3x150 (ож)-10 кВ

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, с защитным шлангом из ПВХ пластиката

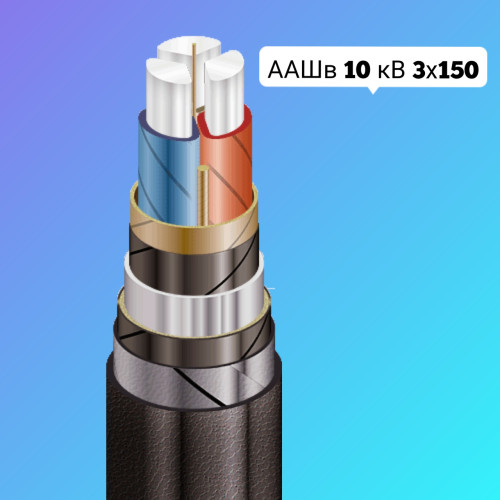

КОНСТРУКЦИЯ:

1 Алюминиевая токопроводящая жила

2 Бумажная пропитанная изоляция

3 Жгут из кабельной бумаги

4 Поясная изоляция

5 Экран из электропроводящей бумаги

6 Алюминиевая оболочка

7 Выпрессованый защитный шланг из ПВХ пластиката

ААШв 3x150 (ож)-10 кВ

ГОСТ 18410-73 Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в алюминиевой оболочке, с защитным шлангом из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 10 Число и номинальное сечение токопроводящих жил мм 2 3 x 150

Толщина изоляции между жилами мм 5.5 Толщина изоляции жила-оболочка мм 4

Толщина оболочки мм 1.65

Длительно допустимые токовые нагрузки *

• при прокладке в воздухе А 264

• при прокладке в грунте А 246

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 1175

Разность уровней по трассе прокладки, не более м 15

Наружный диаметр металлической оболочки (справочно) мм 41

Расчетный наружный диаметр кабеля (справочно) ** мм 47

Масса кабеля (ориентировочно) кг/км 3320

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 18: 500 • 2.1

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

 При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %
