Силовой кабель алюминиевый АСБл 1 кВ один на четыреста квадрат
Кабель алюминиевый бронированный 400 мм²
АСБл 1 1*400

АСБл 1x400-1
ГОСТ 18410-73, ТУ 16. К71-269-97
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами
Кабели применяются для прокладки:
• в земле (траншеях) с высокой коррозионной активностью без блуждающих токов
• в земле (траншеях) со средней коррозионной активностью, в т. ч. с наличием блуждающих токов
• в шахтах, не опасных по газу и пыли
• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

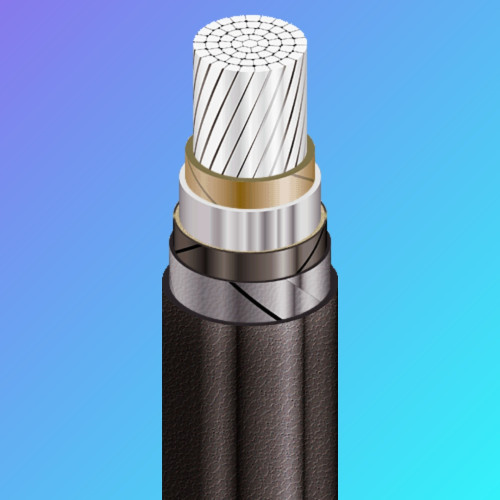

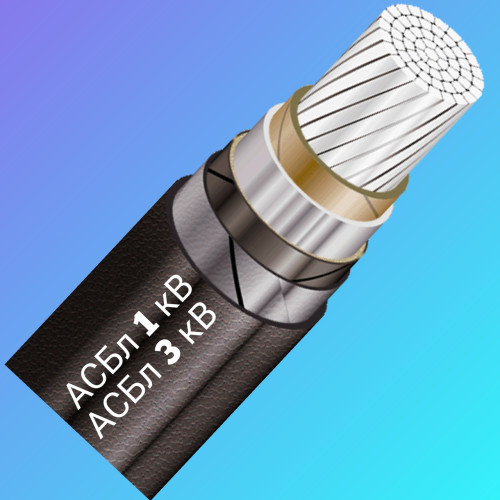

Конструкция
1 Алюминиевая многопроволочная уплотненная токопроводящая жила
2 Бумажная пропитанная изоляция
3 Свинцовая оболочка
4 Подушка под броню cо слоем пластмассовых лент
5 Броня из двух стальных лент
6 Наружный покров

Технические характеристики

Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 1 x 400
Толщина изоляции жила-оболочка мм 1.8
Толщина оболочки мм 1.32
Длительно допустимые токовые нагрузки на постоянном токе *
• при прокладке в воздухе А 838
• при прокладке в грунте А 663
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 1025
Разность уровней по трассе прокладки, не более м 25
Наружный диаметр металлической оболочки (справочно) мм 30
Расчетный наружный диаметр кабеля (справочно) ** мм 41
Масса кабеля (ориентировочно) кг/км 3960
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 18: 660 • 3.1
Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %
