Силовой кабель АСБЛ 3х120 Кабель 10 кВ

Бренд:	Украина ТД
Модель:	1456013097
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АСБл 3x120 10 кВ

ГОСТ 18410-73

Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами

Кабели применяются для прокладки:

• в земле (траншеях) с высокой коррозионной активностью без блуждающих токов

• в земле (траншеях) со средней коррозионной активностью, в т.ч. с наличием блуждающих токов

• в шахтах, не опасных по газу и пыли

• при наличии опасности механических повреждений и отсутствии растягивающих усилий в эксплуатации

АСБл 3x120(ож)-10 ГОСТ 18410-73
Кабели силовые с алюминиевыми токопроводящими жилами, с бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами

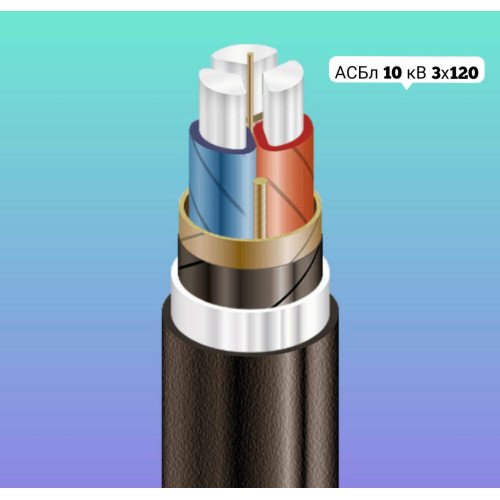

КОНСТРУКЦИЯ:
1	Алюминиевая токопроводящая жила
2	Бумажная пропитанная изоляция
3	Жгут из кабельной бумаги
4	Поясная изоляция
5	Экран из электропроводящей бумаги
6	Свинцовая оболочка
7	Подушка под броню cо слоем пластмассовых лент
8	Броня из двух стальных лент
9	Наружный покров

АСБл 3x120(ож)-10
ГОСТ 18410-73

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

3 x 120

Толщина изоляции между жилами

мм

5.5

Толщина изоляции жила-оболочка

мм

Толщина оболочки

мм

1.52

Длительно допустимые токовые нагрузки *

• при прокладке в воздухе

234

• при прокладке в грунте

218

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

750

Разность уровней по трассе прокладки, не более

Наружный диаметр металлической оболочки (справочно)

мм

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

5120

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 16а:	410 • 2.4
№ 18:	460 • 2.8
№ 20:	740 • 4.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
броня	Броня из двух стальных лент
вес кабеля в одном метре	5,12 кг
количество жил	3
наружный диаметр кабеля в с оболочкой	50 мм
поясная изоляция	Кабельная бумага – специальные длинноволокнистые ленты из сульфатной целлюлозы. Канифольно-масляный состав (химический компаунд) – смесь очищенного нефтяного масла, канифоли и петролатума, которой эта бумага полностью пропитана.
сечение жилы	120 мм2 квадратных
сечение кабеля	120 мм 2
Т У У	ГОСТ 18410-73
тип кабеля	силовой кабель алюминиевый бронированный для прокладки в земле маслонаполненный 6 кВ - 10 кВ
Толщина изоляции жила-болочка	4 мм
толщина оболочки	1,55 мм
Электрическое напряжение	6000 - 10000 вольт
Гарантийный срок	36
диапазон температур	° С -50 . . . +50
Жила	алюминий
Изоляция	Бумажная пропитанная изоляция
конструкция жилы	монолит сектор (треугольник)
Конструкция кабеля	Жесткая
Материал кабеля	Подушка под броню со слоем пластмассовых лент
Материал токопроводящей жилы	алюминий
Минимальный радиус изгиба при прокладке	750 мм
Наименование	Силовой кабель АСБл 10 кВ три жилы на сто двадцать квадрат
наружная оболочка	многослойный пирог, где верхним видимым материалом является склопряжая или кабельная пряжа, пропитанная битумным составом, или мелованный раствор (чтобы кабели не слипались между собой).
Область применения	для прокладки: • в земле (раншах) со средней коррозионной активностью без блуждающих токов • при наличии опасности механических повреждений без растяжения в эксплуатации
Покрытие кабеля	бумажной пропитанной изоляцией, в свинцовой оболочке, бронированные стальными лентами
Применение	для прокладки в земле 10 кВ
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип дополнительного покрытия	свинец оболочка
Тип провода	Силовой
токовая нагрузка	218 А в земле
толщина фазной изоляции	5,5 мм
Упаковка	Барабан
