АПВЕГАПУ 35 1х185/50 Високовольтний кабель Зшитий кабель Силовий кабель Кабель силовий - ціна, фото та характеристики в Shidprompostach


АПВЕГАПУ 35 1х185/50 Високовольтний кабель Зшитий кабель Силовий кабель Кабель силовий

Виробник:Україна ТБ
Модель: 1442546425
Наявність: В наявності

  • 5.00 грн.

+380981292789
Замовлення тільки за телефоном

АПВАПУ-35 1x185/50
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією зі зшитого поліетилену, поздовжньої й поперечної герметизації екрана та посиленої зовнішньою оболонкою з поліетилену
Кабелі цієї марки відповідають аналогам іноземного виробництва:
АПВ2г (RU)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладання:
• в землі (раншах)
• у сирих, частково затоплюваних приміщеннях
• у ґрунтах із підвищеною вологістю
• у несудохідних водоймах
• на складних ділянках трас, відповідно доЕТУ
• у повітрі, зокрема в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим напівпровідним шаром за зовнішньою оболонкою
Можливе виготовлення кабелю з однодротовою струмопровідною житловою
Можливе виготовлення кабелю з герметизованою струмопровідною житловою

АПВАПУ-35 1x185/50
ТУ У 31.3-00214534-017-2003Кабелі силові з алюмінієвими ТПЖ, ізоляцією зі зшитого поліетилену, поздовжньою й поперечною герметизацією екрана та посиленою зовнішньою оболонкою з поліетилену

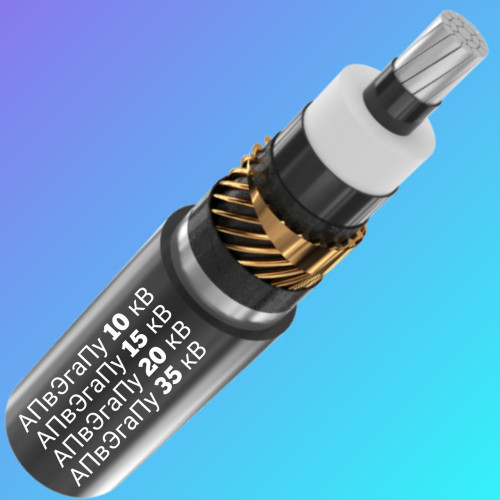

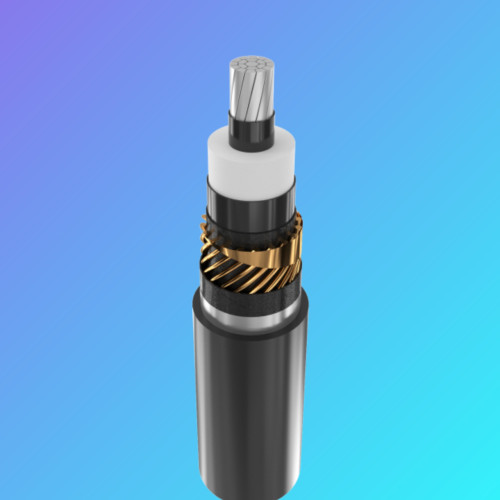

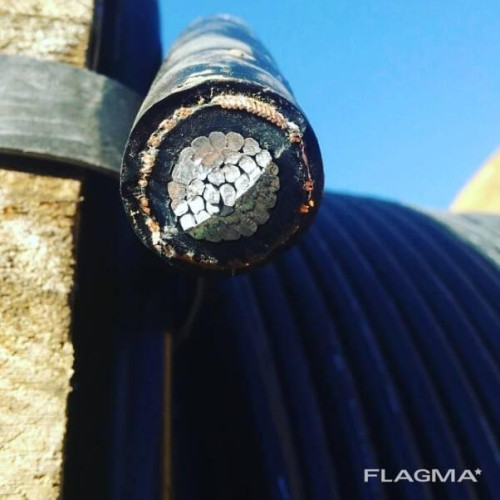

КОНСТРУКЦИЯ:

1 Алюмінієва багатодротова ущільнена струмопровідна жила

2 Внутрішній екструдований напівпровідний шар

3 Ізоляція зі зшитого поліетилену

4 Зовнішній екструдований напівпровідний шар

5Слой обмотки напівпровідною водонабухальною стрічкою 6Мідний екран

7Слой обмотки напівпровідною водонабухальною стрічкою

8Алюмополімерна стрічка, посилена зовнішня оболонка з поліетилену

АПВАПУ-35 1x185/50
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією зі зшитого поліетилену, поздовжньої й поперечної герметизації екрана та посиленої зовнішньою оболонкою з поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 35
Максимальна напруга кВ 42
Число та номінальний переріз струмопровідних жил мм 2 1 x 185
Товщина ізоляції мм 8.6
Мінімальний переріз екрана мм 2 25
Допустимий струм короткого замикання екраном мінімального перерізу кА 5.1
Максимально допустимий струм короткого замикання по струмопровідному жилету кА 17.5
Тривало допустимі токові навантаження *
• під час прокладання трикутником у повітрі А 424
• під час прокладання площиною в повітрі А 504
• під час прокладання трикутником у ґрунті А 317
• під час прокладання площиною в ґрунті А 324
Рівень часткових розрядів за номінальної напруги, не більш ніж ПКл 6
Максимально допустима температура жили
• тривало ° С +90
• в аварійному режимі ° С +130
• у разі короткого замикання ° С +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину під час прокладання мм 752
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 47
Маса кабелю (орієнтовно) кг/км 1880

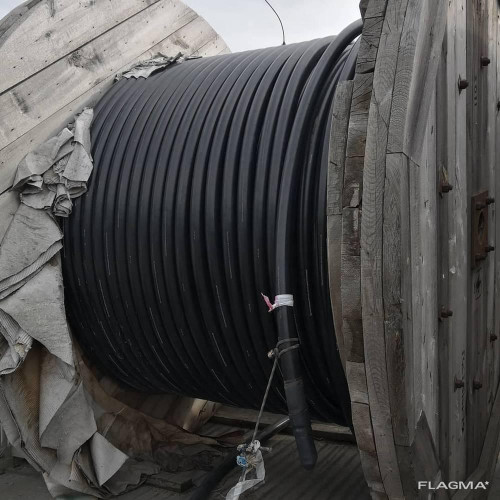

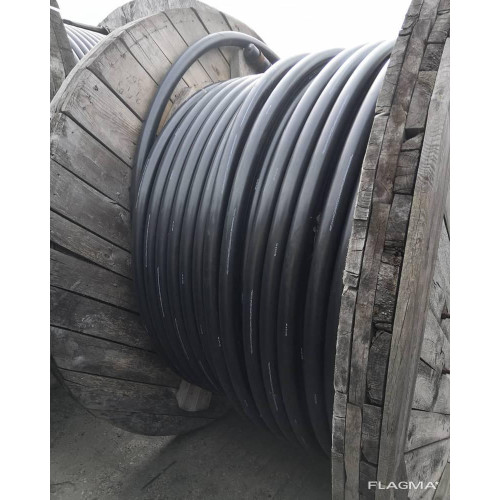

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 20аУД-60:  810 • 2.2
№ 22УД-60:  814 • 2.5

АПвЄгаПу 15 кВ

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 31 4,5 910 465 224 266 220 229
1x70 25 31 4,5 990 465 224 266 220 229
1x70 35 32 4,5 1090 480 224 266 220 229
1x70 50 32 4,5 1210 480 224 266 220 229
1x95 16 33 4,5 1020 495 271 322 262 273
1x95 25 33 4,5 1100 495 271 322 262 273
1x95 35 33 4,5 1200 495 271 322 262 273
1x95 50 33 4,5 1330 495 271 322 262 273
1x120 16 34 4,5 1120 510 313 372 299 311
1x120 25 34 4,5 1200 510 313 372 299 311
1x120 35 34 4,5 1300 510 313 372 299 311
1x120 50 34 4,5 1420 510 313 372 299 311
1x150 25 36 4,5 1320 540 354 418 334 345
1x150 35 36 4,5 1420 540 354 418 334 345
1x150 50 36 4,5 1550 540 354 418 334 345
1x185 25 37 4,5 1470 555 408 481 379 390
1x185 35 38 4,5 1570 570 408 481 379 390
1x185 50 38 4,5 1690 570 408 481 379 390
1x240 25 40 4,5 1680 600 479 561 437 449
1x240 35 40 4,5 1780 600 479 561 437 449
1x240 50 40 4,5 1900 600 479 561 437 449
1x300 25 42 4,5 1900 630 549 641 494 504
1x300 35 42 4,5 2000 630 549 641 494 504
1x300 50 42 4,5 2120 630 549 641 494 504
1x400 35 45 4,5 2300 675 638 733 562 564
1x400 50 45 4,5 2430 675 638 733 562 564
1x500 35 49 4,5 2690 735 742 845 640 636
1x500 50 49 4,5 2820 735 742 845 640 636
1x630 35 52 4,5 3200 780 855 963 725 712
1x630 50 52 4,5 3320 780 855 963 725 712
1x630 95 53 4,5 3690 795 855 963 725 712
1x800 35 56 4,5 3870 840 980 1092 813 791
1x800 50 57 4,5 3990 855 980 1092 813 791

АПвЄгаПу 20 кВ

Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження *, А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 33 5,5 1030 660 219 265 220 229
1x70 25 33 5,5 1110 660 219 265 220 229
1x70 35 34 5,5 1210 680 219 265 220 229
1x70 50 34 5,5 1330 680 219 265 220 229
1x95 16 35 5,5 1150 700 266 321 263 273
1x95 25 35 5,5 1230 700 266 321 263 273
1x95 35 35 5,5 1330 700 266 321 263 273
1x95 50 35 5,5 1450 700 266 321 263 273
1x120 16 36 5,5 1250 720 307 371 299 311
1x120 25 36 5,5 1330 720 307 371 299 311
1x120 35 36 5,5 1430 720 307 371 299 311
1x120 50 36 5,5 1550 720 307 371 299 311
1x150 25 38 5,5 1460 760 348 417 334 345
1x150 35 38 5,5 1560 760 348 417 334 345
1x150 50 38 5,5 1680 760 348 417 334 345
1x185 25 39 5,5 1610 780 402 480 379 390
1x185 35 40 5,5 1710 800 402 480 379 390
1x185 50 40 5,5 1830 800 402 480 379 390
1x240 25 42 5,5 1830 840 471 561 438 449
1x240 35 42 5,5 1930 840 471 561 438 449
1x240 50 42 5,5 2050 840 471 561 438 449
Default
Гарантійний термін 36
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Термін служби 25
Тип дроту Силовий
Тип зовнішньої оболонки Вологостійка
Упаковка Котушка
