АПвЕгаПу 35 кВ 1х240/70

АПвЭгаПу 6 10 15 25 35 кВ  1x240

АПвЕгаПу-35 1x240

ТУ У 31.3-00214534-017-2003

Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

Кабелю цієї марки відповідають аналоги іноземного виробництва:

АПвПу2г (RU)

Технічні вимоги до кабелів відповідають IEC 60502-2

Кабелі застосовуються для прокладання:

• у землі (траншеях)

• у сирих, частково затоплюваних приміщеннях

• у ґрунтах з підвищеною вологістю

• у несудноплавних водоймах

• на складних ділянках трас, відповідно до ЕТУ

• у повітрі, в т.ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту

Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці

Можливе виготовлення кабелю з однодротовою струмопровідною житловою.

Можливе виготовлення кабелю з герметизованою струмопровідною жилою

АПвЕгаПу-35 1x240

ТУ У 31.3-00214534-017-2003

Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

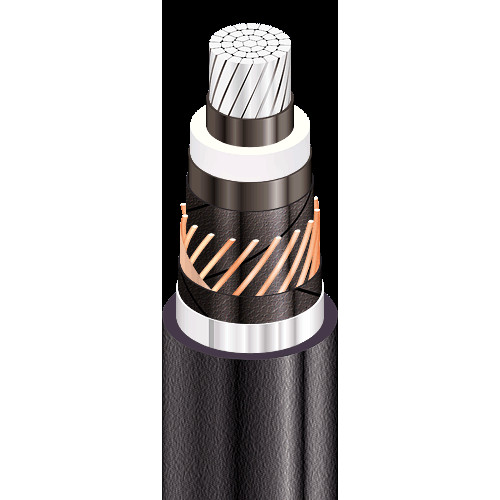

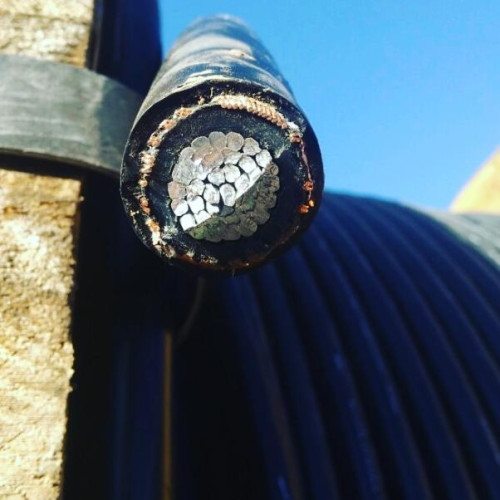

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Внутрішній екструдований напівпровідний шар

3 Ізоляція зі зшитого поліетилену

4 Зовнішній екструдований напівпровідний шар

5 Шар обмотки напівпровідною водонабухаючою стрічкою

6 Мідний екран

7 Шар обмотки напівпровідною водонабухаючою стрічкою

8 Алюмополімерна стрічка

9 Посилена зовнішня оболонка з поліетилену

АПвЕгаПу-35 1x240

ТУ У 31.3-00214534-017-2003

Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою та поперечною герметизацією екрану та посиленою зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 35

Максимальна напруга кВ 42

Число і номінальний переріз струмопровідних жил мм 2 1 x 240

Товщина ізоляції мм 8.6

Мінімальний переріз екрана мм 2 25

Допустимий струм короткого замикання по екрану мінімального перерізу кА 5.1

Максимально допустимий струм короткого замикання струмопровідною жилою кА 22.7

Довго допустимі струмові навантаження *

• при прокладанні трикутником у повітрі А 502

• під час прокладання площиною в повітрі А 593

• при прокладанні трикутником у ґрунті А 367

• при прокладанні площиною в ґрунті А 373

Рівень часткових розрядів при номінальній напрузі, не більше пКл 6

Максимально допустима температура жили

• довгостроково ° С +90

• в аварійному режимі ° С +130

• при короткому замиканні ° С +250

Діапазон робочих температур °С-60. . . +50

Мінімальний радіус вигину при прокладанні мм 800

Розрахунковий зовнішній діаметр кабелю (довідково)** мм 50

Маса кабелю (орієнтовно) кг/км 2130

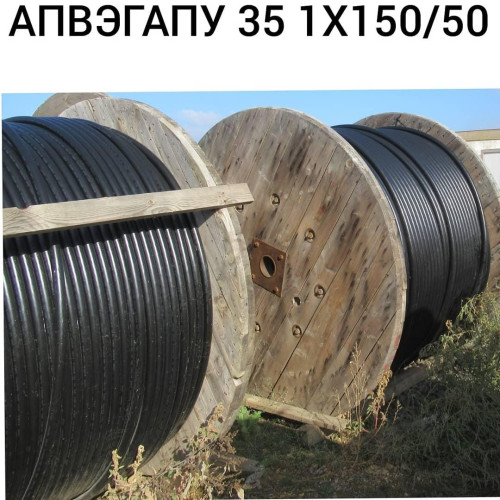

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т

№ 22УД-60: 661 • 2.3

№ 20аУД-60: 810 • 2.4

№ 25УД-90: 1323 • 4.4
