АПвЭгаПу-10 1x500 Кабель 10 кВ 1*500 Високовольтний кабель 10 кВ Кабель із зшитого поліетилену

АПвЕгаПу-10 1x500/25 АПвЕгаПу-10 1x500/35 АПвЕгаПу-10 1x500/50 АПвЕгаПу-10 1x500/70 АПвЕгаПу-10 1х500/95 АПвЕгаПу-15 1x500/25

АПвЕгаПу-15 1x500/35 АПвЕгаПу-15 1x500/50 АПвЕгаПу-15 1x500/70 АПвЕгаПу-15 1x500/95 АПвЕгаПу-20 1х500 /25 АПвЕгаПу-20 1х500 /35 АПвЕгаПу-20 1x500/50

АПвЕгаПу-20 1x500/70 АПвЕгаПу-20 1x500/95 АПвЕгаПу-35 1x500/25 АПвЕгаПу-35 1x500/35 АПвЕгаПу-35 1х500 /50 АПвЕгаПу-35 1х500 /70 АПвЕгаПу-35 1x500/95

ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену Кабелю цієї марки відповідають аналоги іноземного виробництва: АПвПу2г (UA) Технічні вимоги до кабелів відповідають IEC 60502-2 Кабелі застосовуються для прокладки: • в землі (траншеях) • в сирих, частково затапливаемых приміщеннях • в грунтах з підвищеною вологістю • в несудноплавних водоймах • на складних ділянках трас, відповідно до ЦЮ • в повітрі, в т. ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту Можливе виготовлення кабелів з екструдованим полупроводящим шаром по зовнішній оболонці Можливе виготовлення кабелю з однопроволочной струмопровідною жилою Можливе виготовлення кабелю з герметизованою струмопровідною жилою АПвЭгаПу-10 1x500 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену

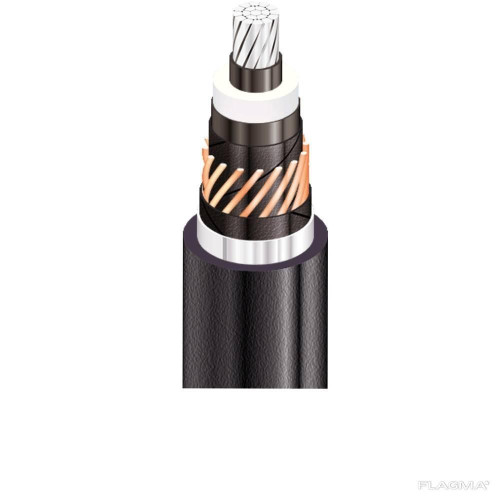

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна струмопровідна жила ущільнена

2 Внутрішній екструдований полупроводящий шар

3 Ізоляція із зшитого поліетилену

4 Зовнішній екструдований полупроводящий шар

5 Шар обмотки полупроводящей водонабухающей стрічкою

6 Мідний екран

7 Шар обмотки полупроводящей водонабухающей стрічкою

8 Алюмополімерної стрічка

9 Посилена зовнішня оболонка з поліетилену

АПвЭгаПу-10 1x500 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга 10 кВ
Максимальна напруга кВ 12
Число і номінальний переріз струмопровідних жил мм 2 1 x 500
мм Товщина ізоляції 3.4
Мінімальний переріз екрану мм 2 35
Допустимий струм короткого замикання по екрану мінімального перерізу кА 7.1
Максимально допустимий струм короткого замикання по струмопровідній жилі кА 47
Тривало допустимі струмові навантаження *
• при прокладці трикутником в повітрі А 786
• при прокладці площиною в повітрі А 881
• при прокладці трикутником в грунті А 526
• при прокладці площиною в грунті А 522
Рівень часткових розрядів при номінальному напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С До +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину при прокладці мм 768
Розрахунковий зовнішній діаметр кабелю (довідково) ** 48 мм
Маса кабелю (орієнтовно) кг/км 2550
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 20аУД-60: 810 • 2.8
№ 22УД-60: 814 • 3.0
№ 25УД-90: 1366 • 5.1
