АПВЕГАПУ 6 - 35 кВ 1Х120 - повний опис та технічні характеристики

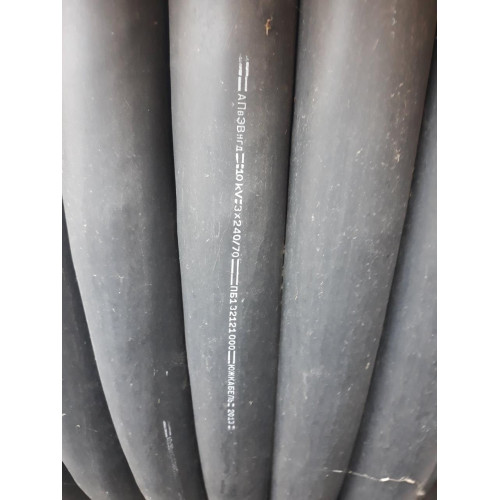

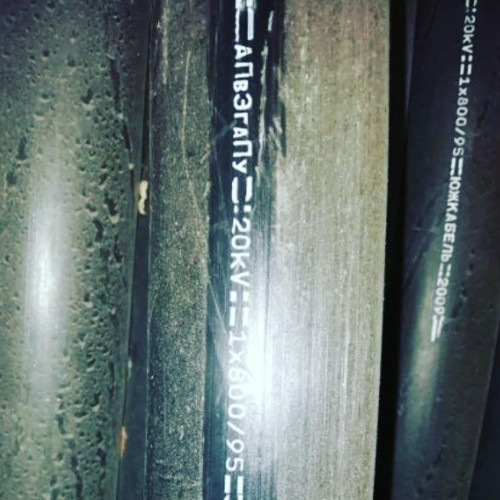

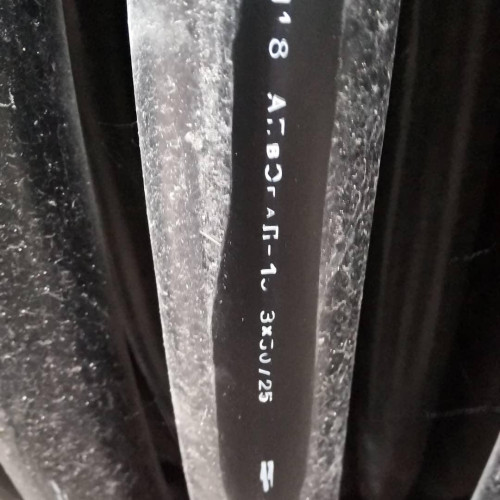

АПВЕГАПУ 6 - 35 кВ 1Х120

Виробник:	Україна ТБ
Модель:	1414103536
Наявність:	В наявності

5.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АПвЭгаПу-10 1x120 АПвЭгаПу 1120 Кабель 10 кВ Високовольтний кабель 10 кВ Кабель із зшитого поліетилену АПвЕгаПу-10 1x120/16 АПвЕгаПу-10 1x120/25 АПвЕгаПу-10 1x120/35 АПвЕгаПу-10 1x120/50
АПвЕгаПу-10 1x120/25, АПвЕгаПу-10 1x120/35, АПвЕгаПу-10 1x120/50, АПвЕгаПу-10 1x120/70, АПвЕгаПу-10 1x120/95, АПвЕгаПу-15 1x120/25, АПвЕгаПу-15 1x120/35, АПвЕгаПу-15 1x120/50, АПвЕгаПу-15 1x120/70, АПвЕгаПу-15 1x120/95, АПвЕгаПу-20 1x120/25, АПвЕгаПу-20 1x120/35, АПвЕгаПу-20 1x120/50, АПвЕгаПу-20 1x120/70, АПвЕгаПу-20 1x120/95, АПвЕгаПу-35 1x120/25, АПвЕгаПу-35 1x120/35, АПвЕгаПу-35 1x120/50, АПвЕгаПу-35 1x120/70, АПвЕгаПу-35 1x120/95, АПвЕгаПу-10 3x120/25, АПвЕгаПу-10 3x120/35, АПвЕгаПу-10 3x120/50, АПвЕгаПу-10 3x120/70, АПвЕгаПу-10 3x120/95, АПвЕгаПу-15 3x120/25, АПвЕгаПу-15 3x120/35, АПвЕгаПу-15 3x120/50, АПвЕгаПу-15 3x120/70, АПвЕгаПу-15 3x120/95, АПвЕгаПу-20 3x120/25, АПвЕгаПу-20 3x120/35, АПвЕгаПу-20 3x120/50, АПвЕгаПу-20 3x120/70, АПвЕгаПу-20 3x120/95, АПвЕгаПу-35 3x120/25, АПвЕгаПу-35 3x120/35, АПвЕгаПу-35 3x120/50, АПвЕгаПу-35 3x120/70, АПвЕгаПу-35 3x120/95.
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену
Кабелю цієї марки відповідають аналоги іноземного виробництва:
АПвПу2г (UA)
Технічні вимоги до кабелів відповідають IEC 60502-2
Кабелі застосовуються для прокладки:
• в землі (траншеях)
• в сирих, частково затапливаемых приміщеннях
• у грунтах з підвищеною вологістю
• у водоймах несудноплавних
• на складних ділянках трас, відповідно до ЦЮ
• у повітрі, в т. ч. в кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту
Можливе виготовлення кабелів з екструдованим полупроводящим шаром по зовнішній оболонці
Можливе виготовлення кабелю з однопроволочной струмопровідною жилою
Можливе виготовлення кабелю з герметизованою струмопровідною жилою

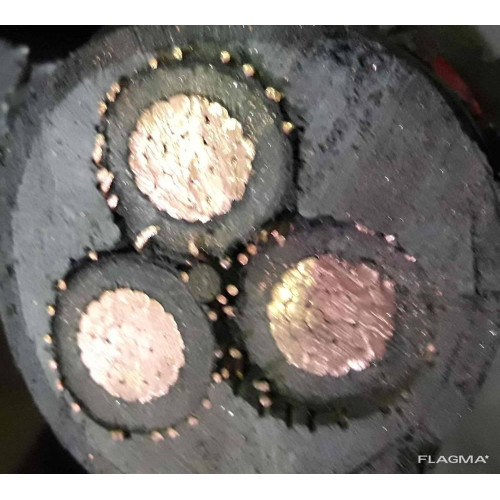

Можлива поставка трьох скручених разом одножильних кабелів. Приклад запису при замовленні:
3хАПвЭгаПу-10 1x120

АПвЭгаПу-10 1x120 1120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену

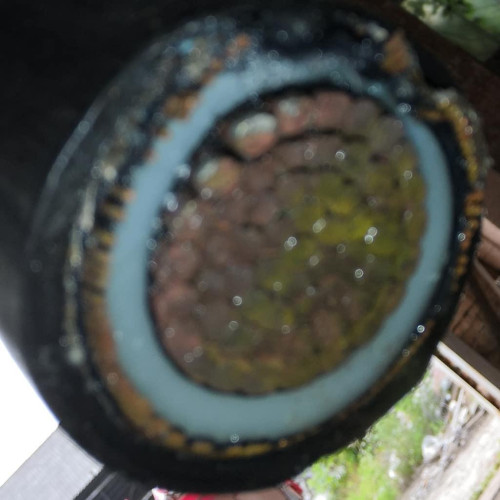

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна струмопровідна жила ущільнена
2 Внутрішній екструдований полупроводящий шар
3 Ізоляція із зшитого поліетилену
4 Зовнішній екструдований полупроводящий шар
5 Шар обмотки полупроводящей водонабухающей стрічкою
6 Мідний екран
7 Шар обмотки полупроводящей водонабухающей стрічкою
8 Алюмополімерної стрічка
9 Посилена зовнішня оболонка з поліетилену

АПвЭгаПу-10 1x120
ТУ У 31.3-00214534-017-2003
Кабелі силові з алюмінієвими ТПЖ, ізоляцією із зшитого поліетилену, поздовжньої і поперечної герметизацією екрану і посиленою зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга 10 кВ
Максимальна напруга кВ 12
Число і номінальний переріз струмопровідних жил мм 2 1 x 120
Товщина ізоляції 3.4 мм
Мінімальний переріз екрану мм 2 16
Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3
Максимально допустимий струм короткого замикання по струмопровідній жилі кА 11.3
Тривало допустимі струмові навантаження *
• при прокладці трикутником в повітрі А 324
• при прокладці площиною в повітрі А 391
• при прокладці трикутником в грунті А 252
• при прокладці площиною в грунті А 260
Рівень часткових розрядів при номінальному напрузі, не більше пКл 6
Максимально допустима температура жили
• довгостроково ° С +90
• в аварійному режимі ° С +130
• при короткому замиканні ° С до +250
Діапазон робочих температур ° С -60 . . . +50
Мінімальний радіус вигину при прокладці мм 544
Розрахунковий зовнішній діаметр кабелю (довідково) ** 34 мм
Маса кабелю (орієнтовно) кг/км 1010

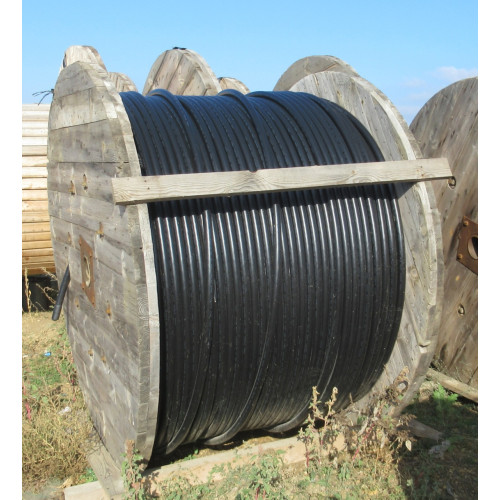

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 18аУД-40: 1365 • 1.9
Технічна замітка щодо перерізу 120 мм²: Застосування: Переріз 120 мм² є одним із найпопулярніших у розподільчих мережах обленерго (напругою 10-20 кВ). Він забезпечує оптимальний баланс між пропускною здатністю (орієнтовно до 280–310 А в землі) та вартістю кілометра лінії.

Примітки:

При замовленні обов\'язково узгоджувати заводську довжину виробу з виробником
* Тривалі допустимі струмові навантаження розраховані для таких умов: температура провідника 90 °C, температура повітря 30 °C, температура ґрунту 20 °C, питомий термічний опір ґрунту 1,5 °K•m/W, глибина закладання в ґрунт 0,8 м, при прокладанні в плоскій формі відстань між кабелями в просвіті дорівнює діаметру кабелю, при прокладці в формі трилисника кабелі прокладаються поруч, екрани заземлюються з обох кінців лінії
** Зовнішній діаметр може відрізнятися від номінального до ± 10 %
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ. Примітки: ЦІНИ УТОЧНЮЙТЕ.

Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура жили 90 ° С, температура повітря 30 ° С, температура грунту 20 ° С, питомий тепловий опір грунту 1.5 ° К • м / Вт, глибина прокладки в грунті 0.8 м, при прокладанні в площині відстань між кабелями у світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура жили 90 °С, температура повітря 30 °С, температура ґрунту 20 °С,дельний тепловий опір ґрунту 1.5 °К•м/Вт, глибина прокладання в ґрунті 0.8 м, під час прокладання в площині відстань між кабелями у світлі дорівнює діаметру кабелю, під час прокладання трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії*** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Актуальну ціну товарів уточнюйте. Зверніть увагу! Відпуск кабельної продукції нарізку та її подальше відвантаження проводяться на умовах передоплати (у розмірі від 30% до 100% вартості замовлення) або на умовах самовивезення. Терміни відвантаження визначаються у порядку черговості надходження замовлень. Без внесення передоплати товар не відвантажується.

Число та номінальний перетин жил, мм2	Номінальний перетин екрану, * мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції	Масса кабеля, кг/км (ориенти-ровочно)	Мінімальний радіус вигину при прокладанні	Допустимі струмові навантаження *, А
						Допустимі струмові навантаження *, А
						під час прокладання на повітрі		при прокладанні у землі
						treug.	в плоск.	treug.	в плоск.
1x70	16	29	3,4	840	580	219	265	220	229
1x70	25	29	3,4	920	580	219	265	220	229
1x70	35	29	3,4	1020	580	219	265	220	229
1x70	50	30	3,4	1140	600	219	265	220	229
1x95	16	30	3,4	940	600	266	321	263	273
1x95	25	30	3,4	1030	600	266	321	263	273
1x95	35	31	3,4	1130	620	266	321	263	273
1x95	50	31	3,4	1250	620	266	321	263	273
1x120	16	32	3,4	1040	640	307	371	299	311
1x120	25	32	3,4	1120	640	307	371	299	311
1x120	35	32	3,4	1220	640	307	371	299	311
1x120	50	32	3,4	1340	640	307	371	299	311
1x150	25	34	3,4	1240	680	348	417	334	345
1x150	35	34	3,4	1340	680	348	417	334	345
1x150	50	34	3,4	1460	680	348	417	334	345
1x185	25	35	3,4	1380	700	402	480	379	390
1x185	35	35	3,4	1480	700	402	480	379	390
1x185	50	35	3,4	1600	700	402	480	379	390
1x240	25	37	3,4	1590	740	471	561	438	449
1x240	35	38	3,4	1690	760	471	561	438	449
1x240	50	38	3,4	1810	760	471	561	438	449
1x300	25	40	3,4	1800	800	541	641	494	504
1x300	35	40	3,4	1900	800	541	641	494	504
1x300	50	40	3,4	2020	800	541	641	494	504
1x400	35	43	3,4	2200	860	630	732	562	562
1x400	50	43	3,4	2320	860	630	732	562	562
1x500	35	46	3,4	2550	920	733	844	640	634
1x500	50	46	3,4	2670	920	733	844	640	634
1x625	35	50	3,4	3080	1000	845	963	723	710
1x625	50	50	3,4	3200	1000	845	963	723	710
1x800	35	54	3,4	3690	1080	969	1092	810	788
1x800	50	54	3,4	3810	1080	969	1092	810	788

Число та номінальний переріз жил, мм2	Номінальний переріз екрану, * мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції	Масса кабеля, кг/км (ориенти-ровочно)	Мінімальний радіус вигину при прокладанні	Допустимі струмові навантаження *, А
						Допустимі струмові навантаження *, А
						під час прокладання на повітрі	при прокладанні у землі
						під час прокладання на повітрі	при прокладанні у землі
3x70	16	55	3,4	3150	825	201	202
3x70	25	55	3,4	3200	825	201	202
3x70	35	56	3,4	3320	840	201	202
3x70	50	57	3,4	3510	855	201	202
3x95	16	59	3,4	3690	885	245	242
3x95	25	59	3,4	3730	885	245	242
3x95	35	60	3,4	3820	900	245	242
3x95	50	60	3,4	4010	900	245	242
3x120	16	62	3,4	4100	930	282	275
3x120	25	62	3,4	4130	930	282	275
3x120	35	62	3,4	4220	930	282	275
3x120	50	63	3,4	4410	945	282	275
3x150	25	66	3,4	4670	990	320	307
3x150	35	66	3,4	4770	990	320	307
3x150	50	67	3,4	4970	1005	320	307
3x185	25	69	3,4	5240	1035	370	349
3x185	35	69	3,4	5340	1035	370	349
3x185	50	70	3,4	5530	1050	370	349
3x240	25	74	3,4	6170	1110	433	403
3x240	35	74	3,4	6280	1110	433	403
3x240	50	75	3,4	6470	1125	433	403

АПвЕгаПу 15 кВ
Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження , А
під час прокладання на повітрі при прокладанні у землі
treug. в плоск. treug. в плоск.
1x70 16 31 4,5 910 465 224 266 220 229
1x70 25 31 4,5 990 465 224 266 220 229
1x70 35 32 4,5 1090 480 224 266 220 229
1x70 50 32 4,5 1210 480 224 266 220 229
1x95 16 33 4,5 1020 495 271 322 262 273
1x95 25 33 4,5 1100 495 271 322 262 273
1x95 35 33 4,5 1200 495 271 322 262 273
1x95 50 33 4,5 1330 495 271 322 262 273
1x120 16 34 4,5 1120 510 313 372 299 311
1x120 25 34 4,5 1200 510 313 372 299 311
1x120 35 34 4,5 1300 510 313 372 299 311
1x120 50 34 4,5 1420 510 313 372 299 311
1x150 25 36 4,5 1320 540 354 418 334 345
1x150 35 36 4,5 1420 540 354 418 334 345
1x150 50 36 4,5 1550 540 354 418 334 345
1x185 25 37 4,5 1470 555 408 481 379 390
1x185 35 38 4,5 1570 570 408 481 379 390
1x185 50 38 4,5 1690 570 408 481 379 390
1x240 25 40 4,5 1680 600 479 561 437 449
1x240 35 40 4,5 1780 600 479 561 437 449
1x240 50 40 4,5 1900 600 479 561 437 449
1x300 25 42 4,5 1900 630 549 641 494 504
1x300 35 42 4,5 2000 630 549 641 494 504
1x300 50 42 4,5 2120 630 549 641 494 504
1x400 35 45 4,5 2300 675 638 733 562 564
1x400 50 45 4,5 2430 675 638 733 562 564
1x500 35 49 4,5 2690 735 742 845 640 636
1x500 50 49 4,5 2820 735 742 845 640 636
1x630 35 52 4,5 3200 780 855 963 725 712
1x630 50 52 4,5 3320 780 855 963 725 712
1x630 95 53 4,5 3690 795 855 963 725 712
1x800 35 56 4,5 3870 840 980 1092 813 791
1x800 50 57 4,5 3990 855 980 1092 813 791

АПвЕгаПу 20 кВ
Число та номінальний перетин жил, мм2 Номінальний перетин екрану, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Маса кабелю, кг/км (орієнтовно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження , А
під час прокладання на повітрі при прокладанні у землі
триуг. в плоских стилі. триуг. в плоских стилі.
1x70 16 33 5,5 1030 660 219 265 220 229
1x70 25 33 5,5 1110 660 219 265 220 229
1x70 35 34 5,5 1210 680 219 265 220 229
1x70 50 34 5,5 1330 680 219 265 220 229
1x95 16 35 5,5 1150 700 266 321 263 273
1x95 25 35 5,5 1230 700 266 321 263 273
1x95 35 35 5,5 1330 700 266 321 263 273
1x95 50 35 5,5 1450 700 266 321 263 273
1x120 16 36 5,5 1250 720 307 371 299 311
1x120 25 36 5,5 1330 720 307 371 299 311
1x120 35 36 5,5 1430 720 307 371 299 311
1x120 50 36 5,5 1550 720 307 371 299 311
1x150 25 38 5,5 1460 760 348 417 334 345
1x150 35 38 5,5 1560 760 348 417 334 345
1x150 50 38 5,5 1680 760 348 417 334 345
1x185 25 39 5,5 1610 780 402 480 379 390
1x185 35 40 5,5 1710 800 402 480 379 390
1x185 50 40 5,5 1830 800 402 480 379 390
1x240 25 42 5,5 1830 840 471 561 438 449
1x240 35 42 5,5 1930 840 471 561 438 449
1x240 50 42 5,5 2050 840 471 561 438 449
1x300 25 44 5,5 2060 880 541 641 494 504
1x300 35 44 5,5 2160 880 541 641 494 504
1x300 50 44 5,5 2280 880 541 641 494 504
1x400 35 47 5,5 2480 940 630 732 562 562
1x400 50 47 5,5 2600 940 630 732 562 562
1x500 35 51 5,5 2880 1020 733 844 640 634
1x500 50 51 5,5 3010 1020 733 844 640 634
1x630 35 54 5,5 3410 1080 845 963 723 710
1x630 50 54 5,5 3530 1080 845 963 723 710
1x800 35 58 5,5 4110 1160 969 1092 810 788
1x800 50 59 5,5 4210 1180 969 1092 810 788
Довго допустимі струмові навантаження наведені для температури навколишнього середовища 15 ° С під час прокладання в землі і 25 ° С при прокладання на повітрі.

АПвЕгаПу 35 кВ
Число та номінальний перетин жил, мм2 Номінальний перетин екрану, * мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції Маса кабелю, кг/км (орієнтовно) Мінімальний радіус вигину при прокладанні Допустимі струмові навантаження , А
під час прокладання на повітрі при прокладанні у землі
триуг. в плоских стилі. триуг. в плоских стилі.
1x70 16 40 9,0 1410 800 219 265 220 229
1x70 25 40 9,0 1490 800 219 265 220 229
1x70 35 41 9,0 1590 820 219 265 220 229
1x70 50 41 9,0 1710 820 219 265 220 229
1x95 16 42 9,0 1560 840 266 321 263 273
1x95 25 42 9,0 1630 840 266 321 263 273
1x95 35 42 9,0 1730 840 266 321 263 273
1x95 50 42 9,0 1850 840 266 321 263 273
1x120 16 43 9,0 1680 860 307 371 299 311
1x120 25 43 9,0 1740 860 307 371 299 311
1x120 35 43 9,0 1850 860 307 371 299 311
1x120 50 43 9,0 1970 860 307 371 299 311
1x150 25 45 9,0 1900 900 348 417 334 345
1x150 35 45 9,0 1990 900 348 417 334 345
1x150 50 45 9,0 2120 900 348 417 334 345
1x185 25 46 9,0 2060 920 402 480 379 390
1x185 35 47 9,0 2160 940 402 480 379 390
1x185 50 47 9,0 2280 940 402 480 379 390
1x240 25 49 9,0 2340 980 471 561 438 449
1x240 35 49 9,0 2440 980 471 561 438 449
1x240 50 50 9,0 2560 1000 471 561 438 449
1x300 25 51 9,0 2590 1020 541 641 494 504
1x300 35 52 9,0 2690 1040 541 641 494 504
1x300 50 52 9,0 2810 1040 541 641 494 504
1x400 35 54 9,0 3040 1080 630 732 562 562
1x400 50 54 9,0 3160 1080 630 732 562 562
1x500 35 58 9,0 3500 1160 733 844 640 634
1x500 50 58 9,0 3610 1160 733 844 640 634
1x625 35 61 9,0 4080 1220 845 963 723 710
1x625 50 61 9,0 4170 1220 845 963 723 710
1x800 35 65 9,0 4790 1300 969 1092 810 788
1x800 50 66 9,0 4880 1320 969 1092 810 788
Довго допустимі струмові навантаження наведені для температури навколишнього середовища 15 ° С під час прокладання в землі і 25 ° С при прокладання на повітрі.

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Default
Гарантійний термін	36
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
Упаковка	Котушка
