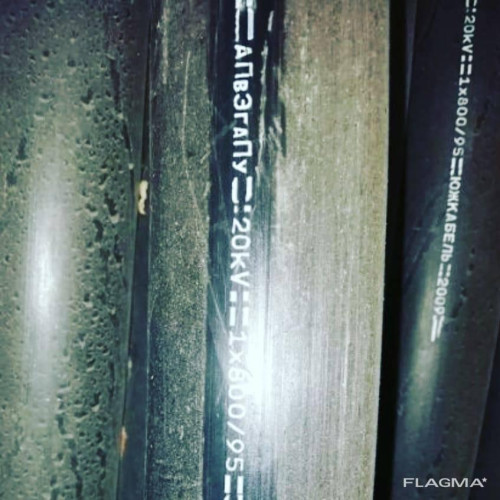

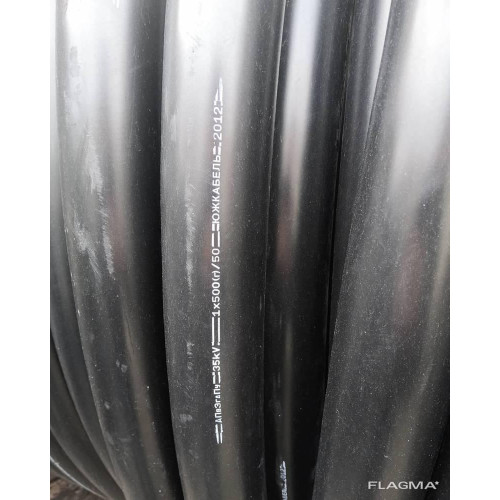

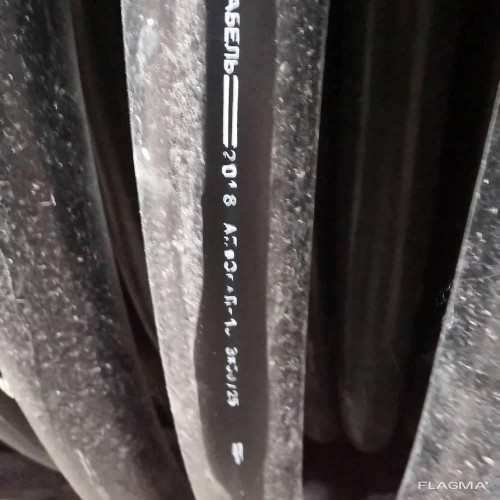

АПВЭГП 6-35 1х120 Силовий кабель Зшитий кабель Високовольтний кабель силовий Кабель

Виробник:Україна ТБ
Модель: 1442546435
Наявність: В наявності
  • 5.00 грн.


+380981292789
Замовлення тільки за телефоном

АПвЕгП-10 1x120 Кабель 10 кВ 1*120 Високовольтний кабель 10 кВ Кабель із зшитого поліетилену

АПвЕгП-10 1x120/16 АПвЕгП-10 1x120/25 АПвЕгП-10 1x120/35 АПвЕгП-10 1x120/50

ТУ У 31.3-00214534-017-2003

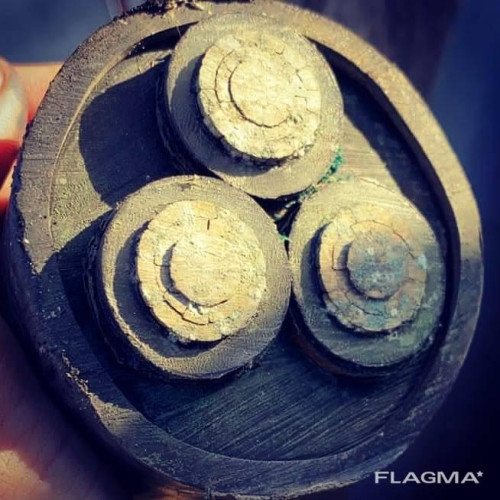

Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою герметизацією екрану та зовнішньою оболонкою з поліетилену Кабелю цієї марки відповідають аналоги іноземного виробництва: NA2XS2Y (DE) 2Y (DE) • Al/XLPE/CWS/MDPE (GB) • XUHAKXS (PL) • XHAKXS (PL) • АПвПг (RU) • АПвП (RU) Технічні вимоги до кабелів відповідають IEC 60502-2 Кабелі застосовуються для прокладання: • у землі (траншеях) • у повітрі, в т. ч. у кабельних спорудах, за умови забезпечення додаткових засобів протипожежного захисту Можливе виготовлення кабелів з екструдованим напівпровідним шаром по зовнішній оболонці Можливе виготовлення кабелю з однодротовою струмопровідною житловою постачання трьох скручених разом одножильних кабелів. Приклад запису при замовленні: 3xАПвЕгП-10 1x120

АПвЭгП-10 1x120 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою герметизацією екрану та зовнішньою оболонкою з поліетилену

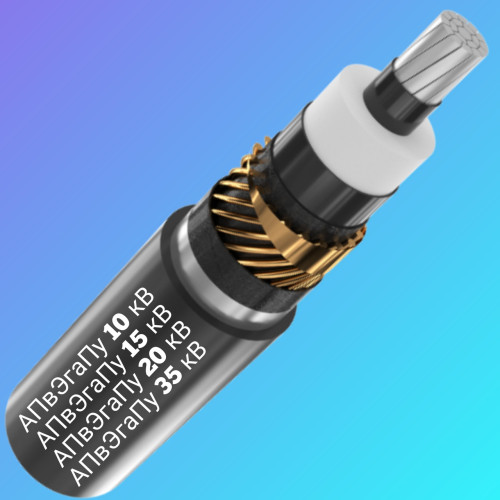

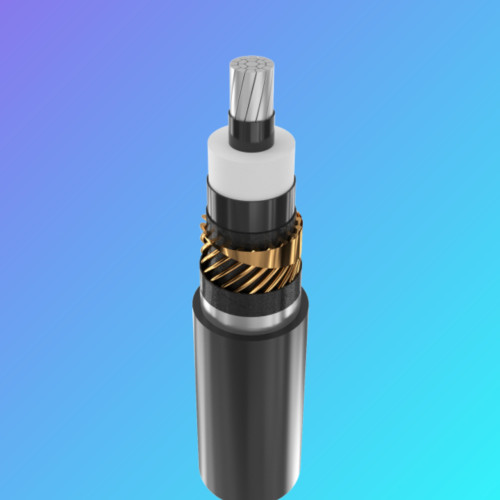

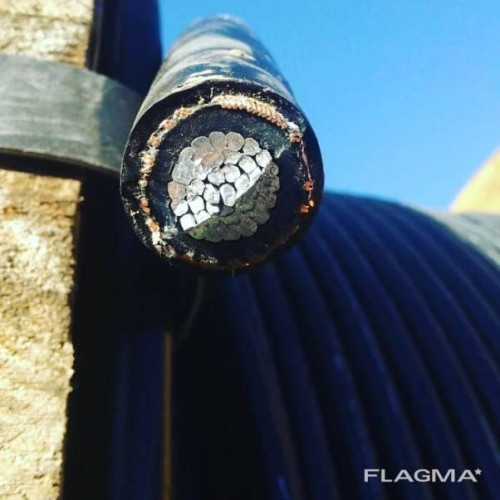

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна ущільнена струмопровідна жила

2 Внутрішній екструдований напівпровідний шар

3 Ізоляція зі зшитого поліетилену

4 Зовнішній екструдований напівпровідний шар

5 Шар обмотки напівпровідною водонабухаючою стрічкою

6 Мідний екран

7 Шар обмотки стрічкою нетканого полотна

8 Зовнішня оболонка з поліетилену або кополімеру поліетилену

АПвЭгП-10 1x120 ТУ У 31.3-00214534-017-2003 Кабелі силові з алюмінієвими ТПЗ, ізоляцією зі зшитого поліетилену, поздовжньою герметизацією екрану та зовнішньою оболонкою з поліетилену

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 10 Максимальна напруга кВ 12

Число та номінальний переріз струмопровідних жил мм 2 1 x 120

Товщина ізоляції мм 3.4

Мінімальний переріз екрана мм 2 16

Допустимий струм короткого замикання по екрану мінімального перерізу кА 3.3

Максимально допустимий струм короткого замикання струмопровідною жилою кА 11.3

Тривале допустиме струмове навантаження * • при прокладанні трикутником у повітрі А 324 •

при прокладанні площиною повітря А 391

• при прокладанні трикутником у ґрунті А 252 •

при прокладанні площиною в ґрунті А 260

Рівень часткових розрядів при номінальній напрузі, не більше пКл 6

Максимально допустима температура жили

• тривало ° С +90 • в аварійному режимі ° С +130
• при короткому замиканні ° С +250
Діапазон робочих температур °С-60. . . +50
Мінімальний радіус вигину при прокладанні мм 528
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 33
Маса кабелю (орієнтовно) кг/км 920

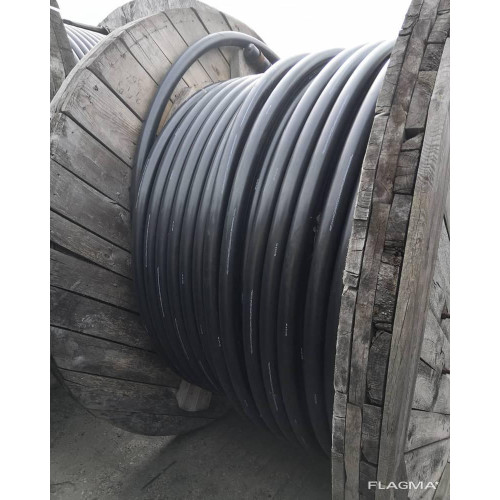

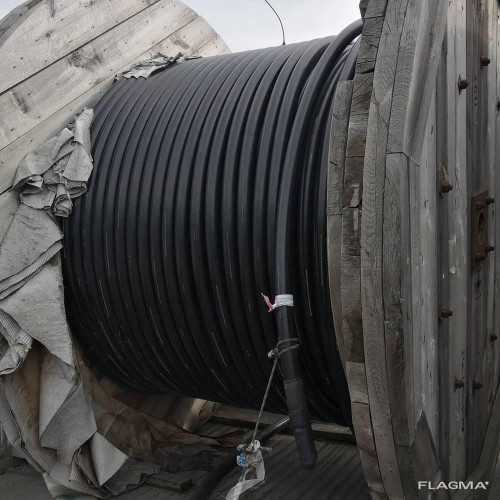

Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 18аУД-40: 1365 • 1.8

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані для наступних умов: температура жили 90 ° С, температура повітря 30 ° С, температура грунту 20 ° С, питомий тепловий опір грунту 1.5 ° К • м / Вт, глибина прокладки в грунті 0.8 м, при прокладанні в площині відстань між кабелями у світлі дорівнює діаметру кабелю, при прокладці трикутником кабелі прокладені впритул, екрани заземлені на обох кінцях лінії
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

Кількість і номінальна переріз жил, мм2 Номінальна перетин екрану,* мм2 Зовнішній діаметр кабелю, мм Номінальні-ва товщина ізоляції Маса кабелю, кг/км (орієнтовно) Мінім-ний радіус вигину при прокладці Допустимі струмові навантаження *, А
при прокладанні на повітрі при прокладці в землі
треуг. у плоск. треуг. у плоск.
1x70 16 27 3,4 760 540 219 265 220 229
1x70 25 28 3,4 850 560 219 265 220 229
1x70 35 28 3,4 940 560 219 265 220 229
1x70 50 28 3,4 1070 560 219 265 220 229
1x95 16 29 3,4 870 580 266 321 263 273
1x95 25 29 3,4 950 580 266 321 263 273
1x95 35 30 3,4 1050 600 266 321 263 273
1x95 50 30 3,4 1170 600 266 321 263 273
1x120 16 30 3,4 960 600 307 371 299 311
1x120 25 30 3,4 1040 600 307 371 299 311
1x120 35 31 3,4 1140 620 307 371 299 311
1x120 50 31 3,4 1260 620 307 371 299 311
1x150 25 32 3,4 1160 640 348 417 334 345
1x150 35 33 3,4 1250 660 348 417 334 345
1x150 50 33 3,4 1380 660 348 417 334 345
1x185 25 33 3,4 1290 660 402 480 379 390
1x185 35 34 3,4 1390 680 402 480 379 390
1x185 50 34 3,4 1510 680 402 480 379 390
1x240 25 36 3,4 1490 720 471 561 438 449
1x240 35 36 3,4 1590 720 471 561 438 449
1x240 50 37 3,4 1710 740 471 561 438 449
1x300 25 38 3,4 1700 760 541 641 494 504
1x300 35 39 3,4 1790 772 541 641 494 504
1x300 50 39 3,4 1910 780 541 641 494 504
1x400 35 41 3,4 2090 820 630 732 562 562
1x400 50 41 3,4 2210 820 630 732 562 562
1x500 35 45 3,4 2430 900 733 844 640 634
1x500 50 45 3,4 2550 900 733 844 640 634
1x625 35 48 3,4 2950 960 845 963 723 710
1x625 50 48 3,4 3070 960 845 963 723 710
1x800 35 52 3,4 3540 1040 969 1092 810 788
1x800 50 53 3,4 3670 1060 969 1092 810 788
* Тривало допустимі струмові навантаження наведені для температури навколишнього середовища 15 °С при прокладці в землі і 25 °С при прокладці на повітрі.
