Дріт СІП 5 4х25 ASXSN 4х25 СІП 5 нг 4х25
| Виробник: | Україна ТБ |
| Модель: | 1444900024 |
| Наявність: | В наявності |
-
108.00 грн.
- 5000 або більше 100.00 грн.
СІП 5 нг 4х25 AsXSn 4*25 СІП 5 4*25 Дріт СИП 5 4*25 Кабель СИП 5 4х25
Дріт самонесні із ізоляцією з полімерної композиції, що не розповсюджують горіння
Застосовуються для прокладання: • повітряних ліній електропередачі (ВЛ) на напругу до 0,6/1 кВ• відгалуження до введення в житлові будинки та господарські прибудови
ТУ У 27.3-00214534-074:2013
Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокувальними матеріалами
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000 Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночної прокладки
| СІП 5 нг 4х25 AsXSn 4*25 ТУ У 27.3-00214534-074:2013 |
|
| Дріт самонесні із ізоляцією з полімерної композиції, що не розповсюджують горіння | |

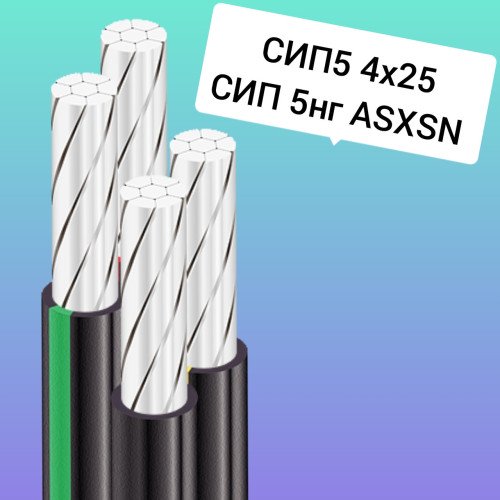

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва багатодротова ущільнена струмопровідна жила |
| 2 | Ізоляція з полімерної композиції, що не поширює горіння |
| Примітка: загальне скручування дротів на малюнку не показане | |
| СІП 5 нг 4х25 AsXSn 4*25 ТУ У 27.3-00214534-074:2013 |
||||||||
| Дріт самонесні із ізоляцією з полімерної композиції, що не розповсюджують горіння | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 25 | ||||||
| Товщина фазної ізоляції | мм | 1.4 | ||||||
| Допустимі токові навантаження * | ||||||||
| • тривало | А | 130 | ||||||
| • за короткого замикання (не більш ніж 1 с) | кА | 2.3 | ||||||
| Максимально допустима температура жили | ||||||||
| • тривало | ° С | +90 | ||||||
| • у разі короткого замикання (не більш ніж 5 с) | ° С | +250 | ||||||
| Діапазон робочих температур | ° С | -60 . . . +50 | ||||||
| Допустима температура прокладання (монтажу), не менш ніж | ° С | -20 | ||||||
| Мінімальний радіус вигину під час прокладання | мм | 209 | ||||||
| Розрахунковий зовнішній діаметр (праворуч) ** | мм | 20.9 | ||||||
| Маса (орієнтовно) | кг/км | 400 | ||||||
| Розрахункова будівельна довжина та маса брутто під час постачання на барабанах | м, т |
|
||||||
Примітки: УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр дроту, мм | Номінальна товщина ізоляції, мм | Маса дроту, кг/км (орієнтовно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустиме струмове навантаження*, А | Допустиме струмове навантаження за односекундного короткого замикання*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
СІП2Х16 #СІП2Х25 #СІП4Х16 #СІП4Х25 #СІП4Х35 #СІП4Х50 #СІП4Х70 #СІП4Х95 #СІП4Х120 #СІП5_2Х16 #СІП5_2Х25 #СІП5_4Х16 #СІП5_4Х25 #СІП5_4Х35 #СІП5_4Х50 #СІП5_4Х70 #СІП5_4Х95 #СІП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесмувальний_провід #самонесмувальний_нігорючий_провід #купити_дріт #купити_сип_провід #повітряний дріт #сип_провод_цена
| Default | |
| Ізоляція | ІЗОЛЯЦІЯ - композиція світлостабілізованого зшитого поліетилену, що не розповсюджує горіння |
| Застосування | Для прокладання повітряних ліній 1 кВ |
| товщина фазної ізоляції | 1,4 мм |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 20 |
| Кількість жив | 4 |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 209 |
| Максимальна робоча температура | 50 |
| Маса | 0.4 |
| Матеріал оболонки | Самозагасаючий поліетилен |
| Матеріал струмопровідної жили | алюміній |
| Напрямок скручування | Права |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 130 |
| Перетин жили | 25 |
| Скрутка жив | Так |
| Термін служби | 25 |
| Термоізоляція | Поліетилен |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Знижена горючість |

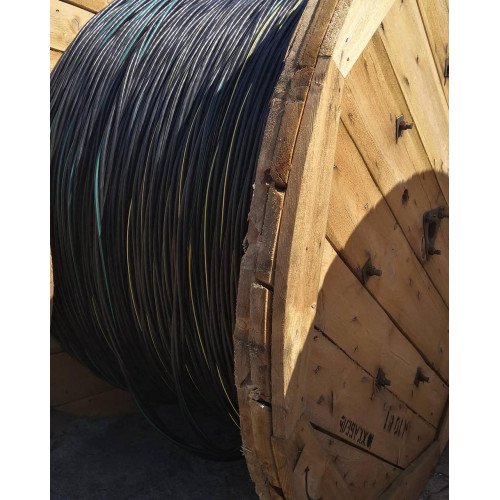

| Упаковка | Барабан |
| Форма перерізу | Кругла |
