СІП 5 2х25 ASXSN 2х25 СІП 5 нг 2х25 ПРОВІД - КАБЕЛЬ - повний опис та технічні характеристики

СІП 5 2х25 ASXSN 2х25 СІП 5 нг 2х25 ПРОВІД - КАБЕЛЬ

Виробник:	Україна ТБ
Модель:	568442354
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

СИП 5 нг 2х25 AsXSn 2*25 СІП 5 2*25 СІП 5 2х25

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови

ТУ У 27.3-00214534-074:2013

Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

*СИП 5 нг 2х25 AsXSn 225** ТУ У 27.3-00214534-074:2013
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

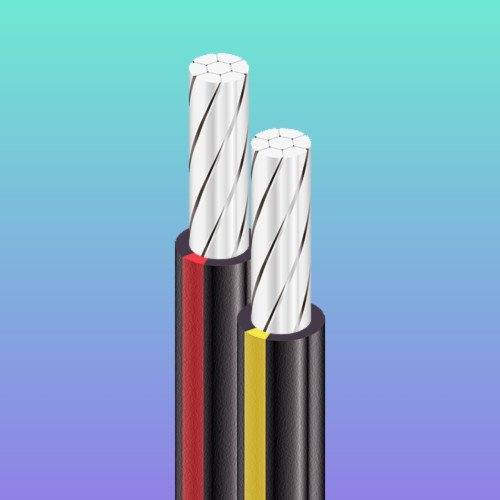

КОНСТРУКЦІЯ:
1	Алюмінієва багатодротяна струмопровідна жила ущільнена
2	Ізоляція з полімерної композиції, що не розповсюджує горіння

СИП 5 нг 2х25 AsXSn 2*25
ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

0.6 / 1

Число і номінальний переріз фазних струмопровідних жил

мм²

2 x 25

Товщина фазної ізоляції

мм

1.4

Допустимі струмові навантаження *

• довгостроково

130

• при короткому замиканні (не більше 1 с)

кА

2.3

Максимально допустима температура жили

• довгостроково

° З

+90

• при короткому замиканні (не більше 5 с)

° З

+250

Діапазон робочих температур

° З

-60 . . . +50

Допустима температура прокладки (монтажу), не менше

° З

-20

Мінімальний радіус вигину при прокладці

мм

173

Розрахунковий зовнішній діаметр (довідково) **

мм

17.3

Маса (орієнтовно)

кг/км

200

Розрахункова будівельна довжина і маса брутто при поставці на барабанах

м, т

№ 16а:	3500 • 1.0
№ 18:	4000 • 1.3
№ 20:	6400 • 1.9

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м²** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Число і номінальний переріз жил, мм2	Зовнішній діаметр проводу, мм	Номінальна товщина ізоляції,мм	Маса проводу, кг/км (орієнтовно)	Мінім-ний радіус вигину при прокладці, мм	Тривало допустиме струмове навантаження *, А	Допустиме струмове навантаження при односекундном короткому замиканні*, кА


2х16	14,4	1,3	130	144	75	1,0
2х25	17,0	1,3	190	170	95	1,6
2х35	19,0	1,3	250	190	115	2,3
2х50	22,0	1,5	330	220	140	3,2

4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2

4х70	31,9	1,7	950	319	180	4,5
4х95	36,0	1,7	1260	360	220	6,0
4х120	38,9	1,7	1540	389	250	5,9
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2

#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена #СИПКАБЕЛЬ #СІП #КАБЕЛЬСИП #ПРОВОДСИП #СИП16 #СІП #ДРОТИ #ВВГ

Default
вага кабеля в одному метрі	0,2 кг
Електрична напруга	400 - 600 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	17 мм
кількість жил	2
січення кабеля	25 мм2 квадратних
січеня жили	25 мм2
Т У У	ТУ У 27.3-00214534-074:2013 Дріт самонесні із ізоляцією з полімерної композиції, що не розповсюджують горіння
тип кабелю	самонесучий алюмінієвий провід
Ізоляція	Ізоляція з полімерної композиції, що не поширює горіння
Жила	ФАЗНА СТРУМОПРОВІДНА ЖИЛА - алюмінієва багатодротяна ущільнена круглої форми.
Застосування	для прокладання: • повітряних ліній електропередачі (ВЛ) на напругу до 0,6/1 кВ• відгалуження до введення в житлові будинки та господарські прибудови
Матеріал кабелю	Ізоляція з полімерної композиції, що не поширює горіння
Покриття кабелю	Ізоляція з полімерної композиції, що не поширює горіння
товщина фазної ізоляції	1,4 мм
Гарантійний термін	36
Зовнішній діаметр	17
Кількість жив	2
Колір	чорний, червоний, синій, красний, жовтий
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальна робоча температура	-50
Мінімальний радіус вигину	173
Мінімальний радіус вигину (мм)	170 мм
Максимальна робоча температура	50
Маса	0.17
Матеріал ізоляції	Пластмас
Матеріал оболонки	Самозагасаючий поліетилен
Матеріал струмопровідної жили	алюміній
Наявність ізоляції	Так
Номінальна робоча напруга	1000
Номінальне струмове навантаження, не більше	130
Перетин жили	25
Скрутка жил	Так
Термін служби	25
Термоізоляція	Поліетилен
Тип дроту	Монтажний
Тип зовнішньої оболонки	Знижена горючість
токове навантаження	130 А
Упаковка	Бухта
Форма перерізу	Кругла
